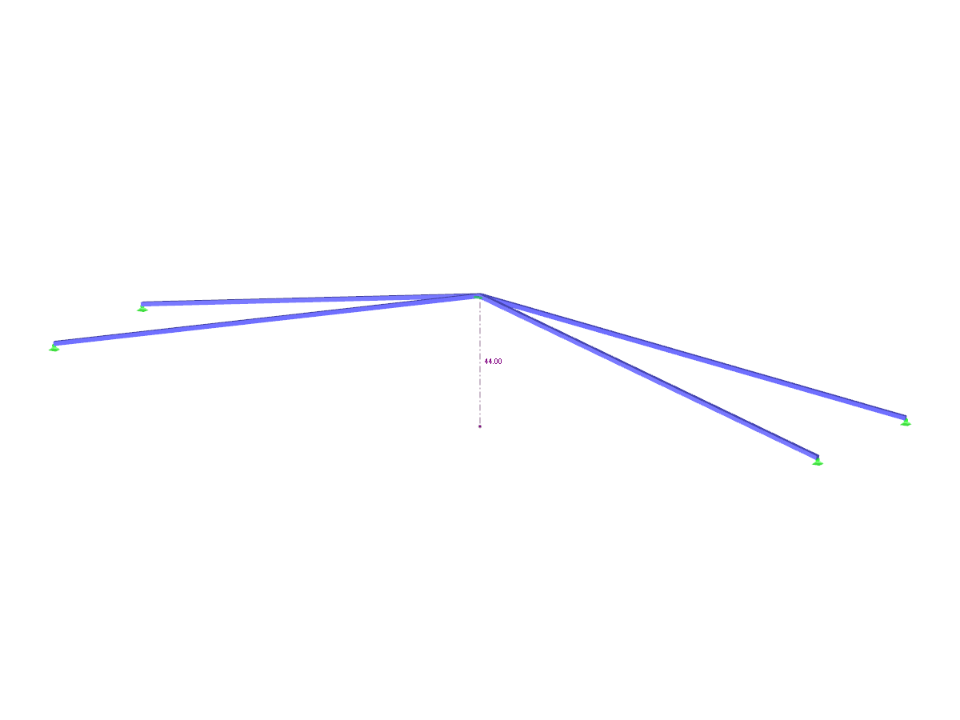

Konstrukcja składa się z czterech prętów kratownicowych, osadzonych w podporach przegubowych. Konstrukcja jest obciążona siłą skupioną lub alternatywnie poprzez wymuszone odkształcenie węzłowe powyżej krytycznego punktu granicznego, w przypadku wystąpienia przeskoku. Wymuszone odkształcenie węzłowe jest używane w programach RFEM 5 i RSTAB 8 do uzyskania pełnej ścieżki równowagi przebicia. Ciężar własny jest pomijany w tym przykładzie. Określ zależność między rzeczywistą siłą obciążającą a ugięciem z uwzględnieniem analizy dużych deformacji. Oceń współczynnik obciążenia przy danych ugięciach.
5 gwiazdek | ||
4 gwiazdki | ||
3 gwiazdki | ||
2 gwiazdki | ||
1 gwiazdka |
Przykład weryfikacji 000200 | 4
Liczba węzłów | 5 |
Liczba prętów | 4 |
Ilość przypadków obciążenia | 1 |
Ciężar całkowity | 0,053 t |
Wymiary (metryczne) | 5,133 x 1,069 x 0,561 m |
Wymiary (imperialne) | 16.84 x 3.51 x 1.84 feet |
Wersja programu | 8.16.00 |
