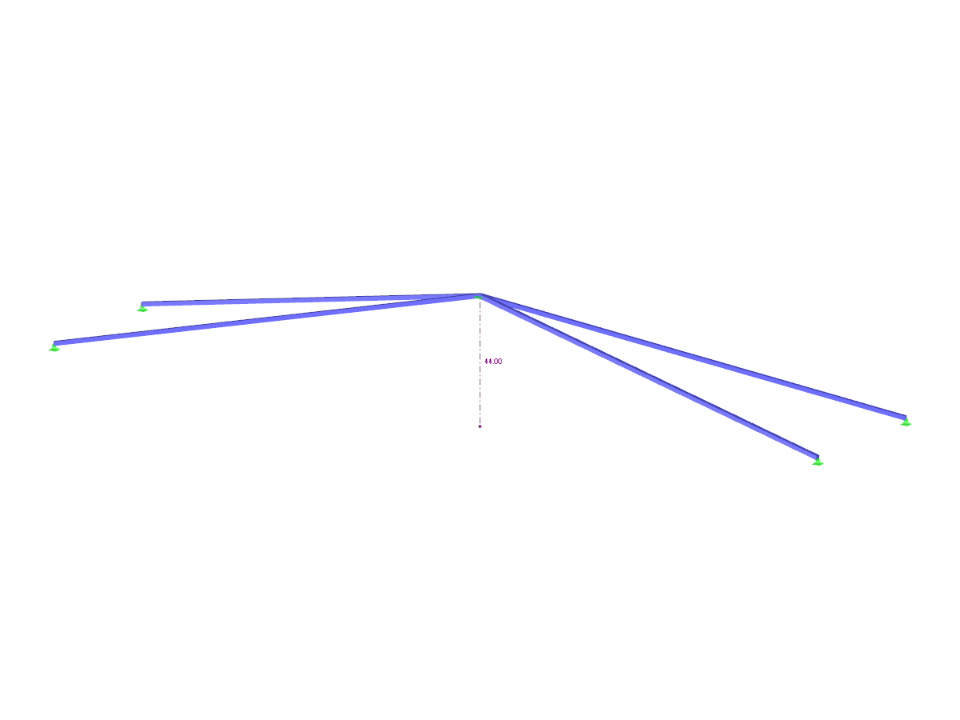

Konstrukce se skládá ze čtyř prutů, které jsou uloženy na kloubových podporách. Konstrukce je zatížena osamělou silou nebo vynucenou deformací uzlu za kritickým mezním bodem, kdy dojde k porušení. Vynucená deformace uzlu se v programech RFEM 5 a RSTAB 8 používá k získání plné rovnovážné dráhy protažení. Vlastní tíha se v tomto příkladu nezohledňuje. Stanovíme závislost mezi skutečnou zatěžovací silou a průhybem s uvažováním analýzy velkých deformací. Stanovíme součinitel zatížení pro dané průhyby.


(0)
0 z 5 hvězdiček
5 hvězdiček 0
4 hvězdičky 0
3 hvězdičky 0
2 hvězdičky 0
1 hvězdička 0

Verifikační příklad 000200 | 4

Počet uzlů 5
Počet prutů 4
Počet zatěžovacích stavů 1
Celková hmotnost 0,053 t
Rozměry (metrické) 5,133 x 1,069 x 0,561 m
Rozměry (imperiální) 16.84 x 3.51 x 1.84 feet
Verze programu 8.16.00
