Pomiędzy dwiema podporami podwieszony jest bardzo sztywny kabel. Określ kształt równowagi kabla, tak zwaną linię łańcuchową, uwzględnij przyspieszenie ziemskie i pomiń sztywność kabla. Zweryfikuj położenie kabla w danych punktach testowych.

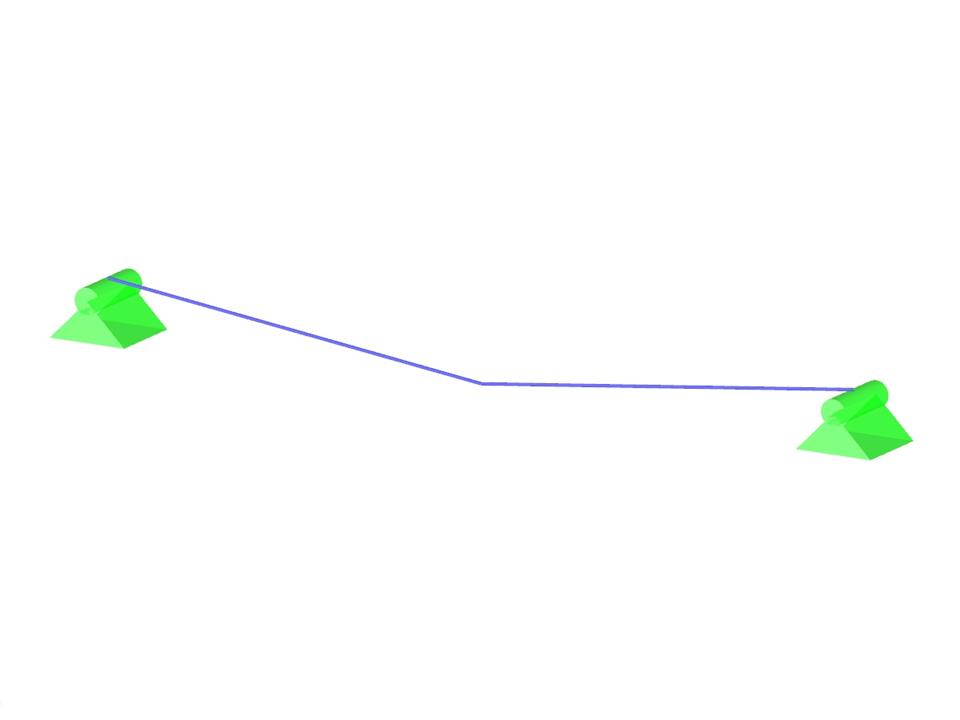

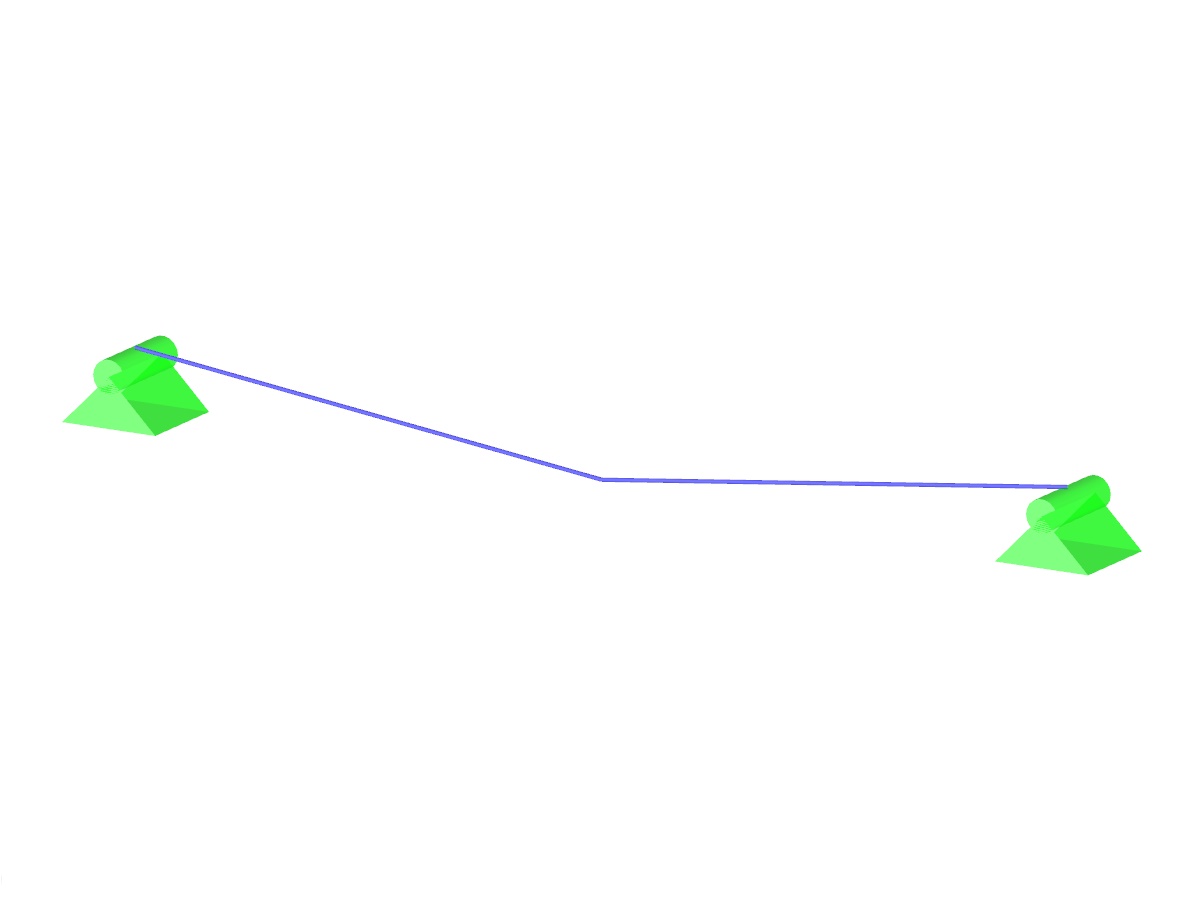

Przykład weryfikacji 000079 | 1
Liczba węzłów | 101 |
Liczba linii | 100 |
Liczba prętów | 100 |
Ilość przypadków obciążenia | 1 |
Ciężar całkowity | 0,012 t |
Wymiary (metryczne) | 5,070 x 0,070 x 0,335 m |
Wymiary (imperialne) | 16.63 x 0.23 x 1.1 feet |
Wersja programu | 5.11.00 |
