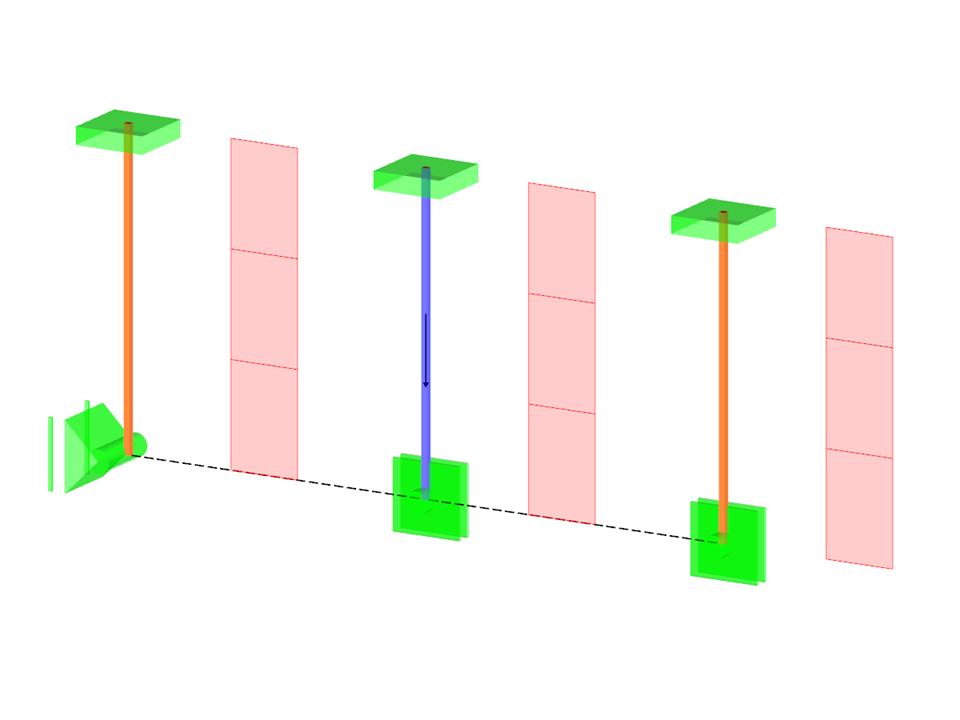

Konstrukcja kratownicowa składa się z trzech prętów - jednego stalowego i dwóch miedzianych, połączonych sztywnym prętem. Konstrukcja jest obciążona siłą skupioną oraz różnicą temperatur. Pomijając ciężar własny, należy określić ugięcie całkowite konstrukcji.

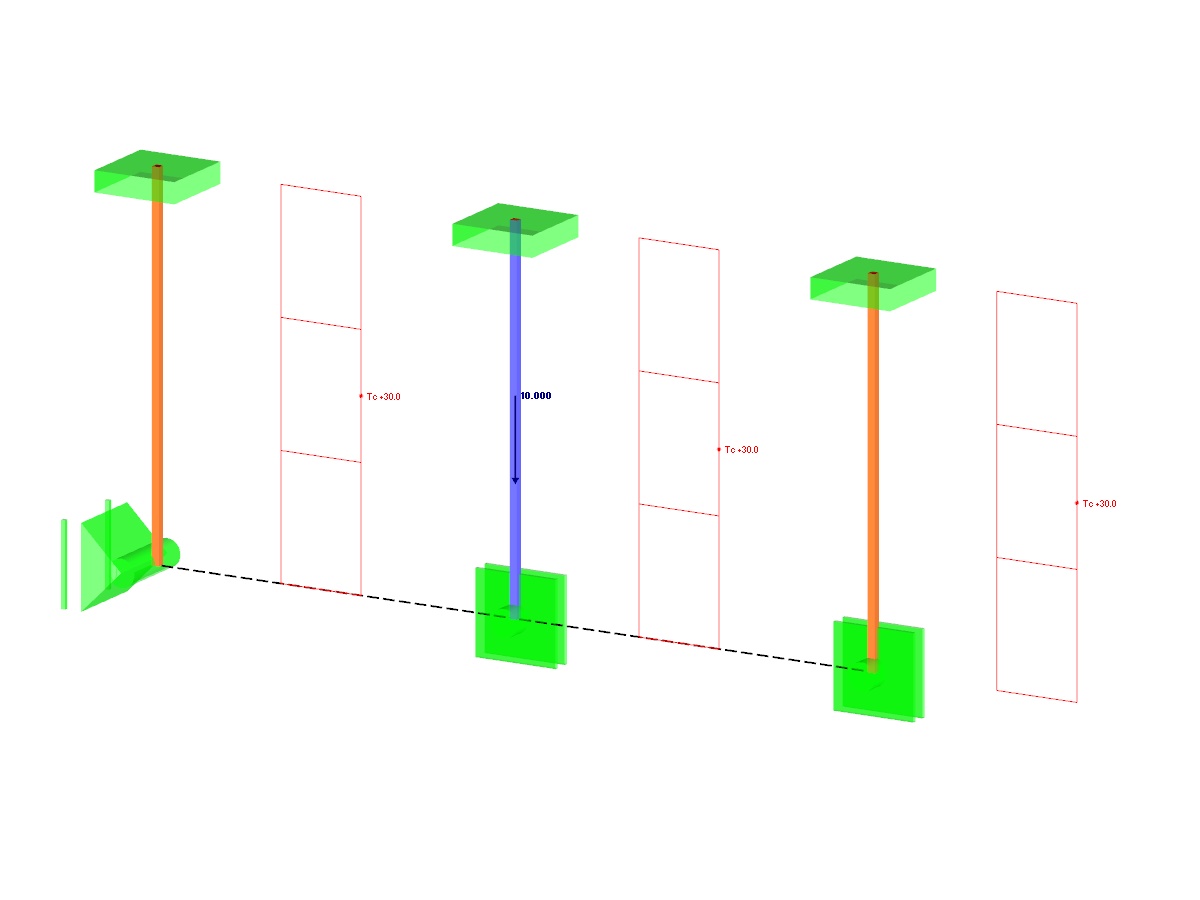

Przykład weryfikacji 000076 | 1
Liczba węzłów | 6 |
Liczba linii | 5 |
Liczba prętów | 5 |
Ilość przypadków obciążenia | 1 |
Ciężar całkowity | 0,001 t |
Wymiary (metryczne) | 1,070 x 0,070 x 0,570 m |
Wymiary (imperialne) | 3.51 x 0.23 x 1.87 feet |
Wersja programu | 5.10.01 |
