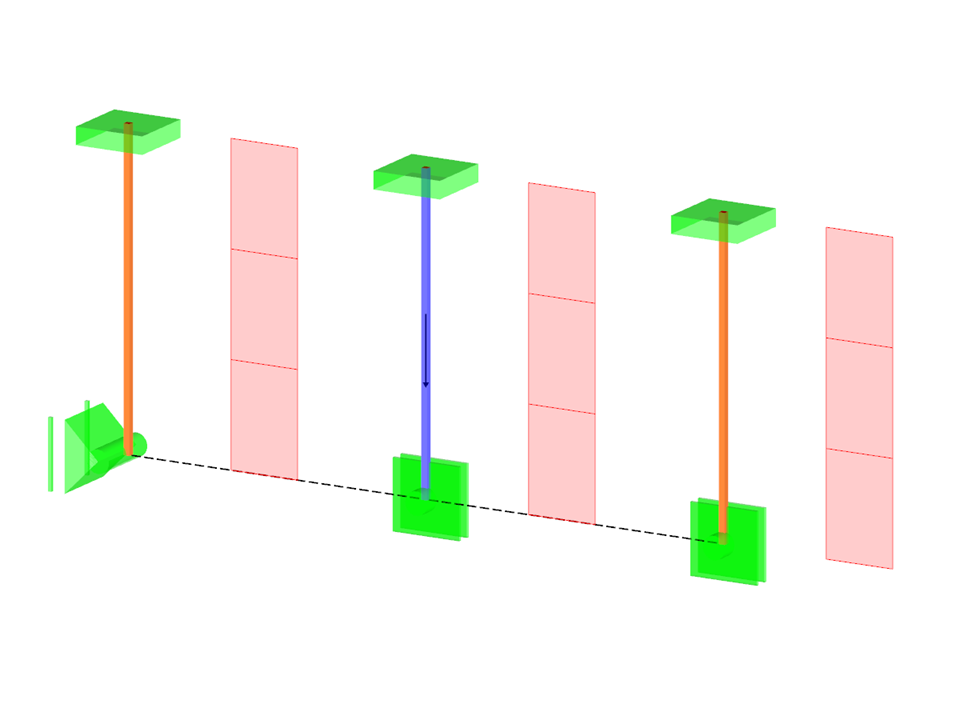

Конструкция фермы состоит из трех стержней - одного стального и двух медных, соединенных жестким стержнем. Конструкция загружена сосредоточенной силой и перепадом температур. Пренебрегая собственным весом, определите общий прогиб конструкции.
Контрольный пример 000076 | 1
Количество узлов | 6 |
Количество линий | 5 |
Количество стержней | 5 |
Количество загружений | 1 |
Общий вес | 0,001 t |
Размеры (метрические) | 1,070 x 0,070 x 0,570 m |
Размеры (имперские) | 3.51 x 0.23 x 1.87 feet |
Версия программы | 5.10.01 |
