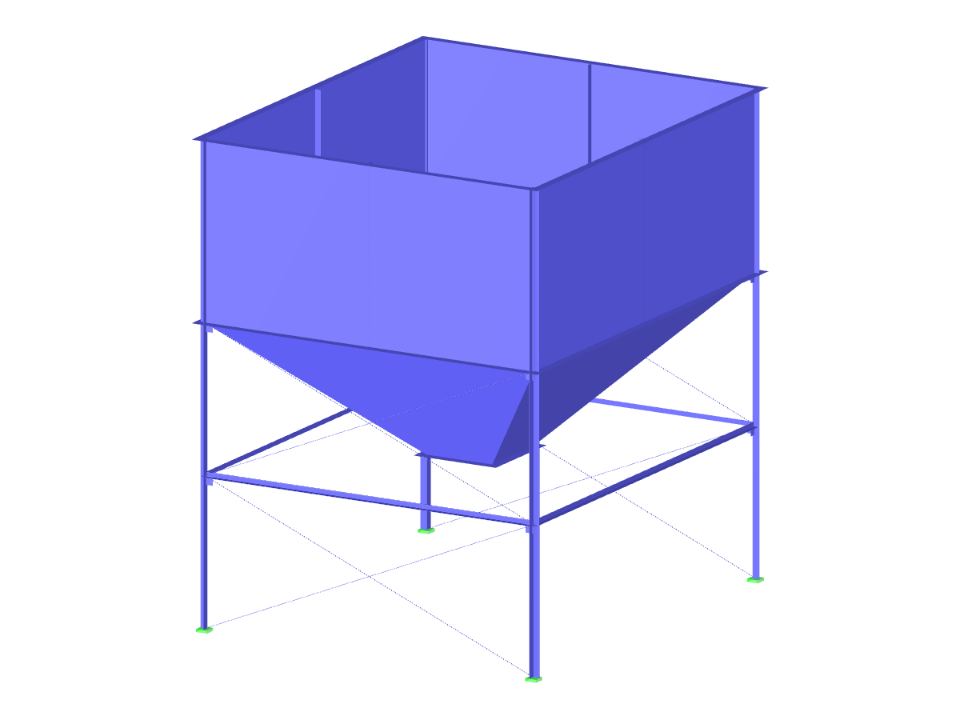

Parametrizzazione di barre e superfici di un silo. È dotato di armatura, barre di sola trazione e infittimenti della mesh.
Modello creato dal team di ingegneri di Dlubal Latam. Il modello è disponibile anche come blocco parametrizzato sul sito web di Dlubal Latam.
Silo
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 84 |
| Numero di linee | 128 |
| Numero di aste | 32 |
| Numero di superfici | 31 |
| Peso totale | 7,055 t |
| Dimensioni (metriche) | 6.500 x 7.500 x 8.250 m |
| Dimensioni (imperiali) | 21.33 x 24.61 x 27.07 feet |
| Versione del programma | 5.28.01 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
