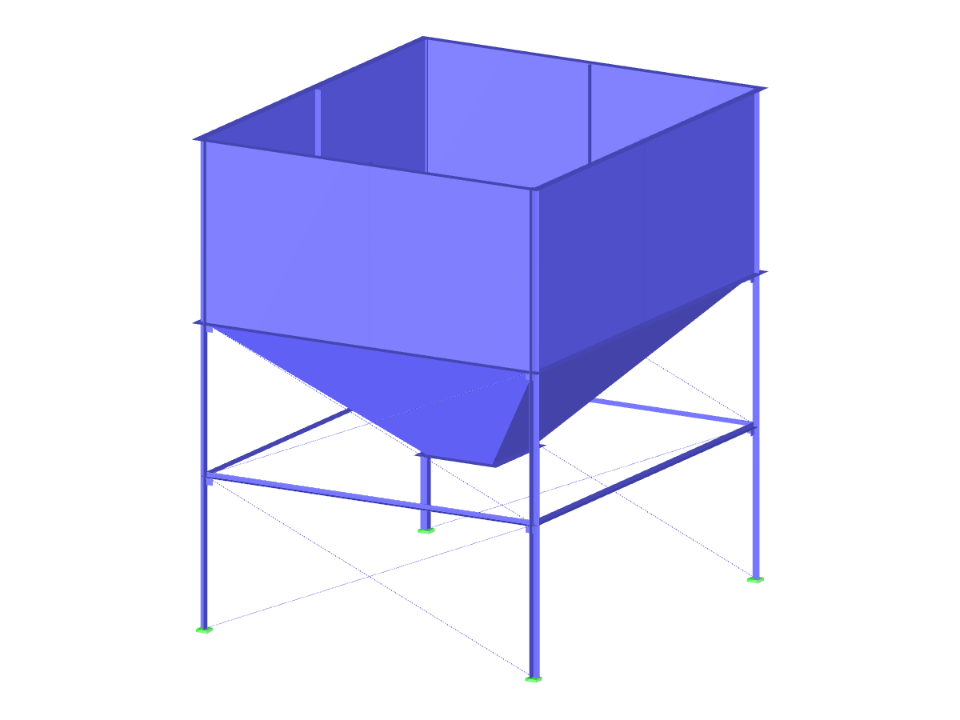

Silo
块参数可动态编辑 | |
节点数目: | 84 |
线的数目 | 128 |
杆件数目: | 32 |
面的数目: | 31 |
总重量 | 7,055 t |
翘曲区域尺寸 | 6.500 x 7.500 x 8.250 m |
软件版本 | 5.28.01 |
您可以下载该结构分析模型来进行专业练习,或者用于您的工程项目。 但是我们不保证模型的准确性或完整性,也不承担任何责任。
