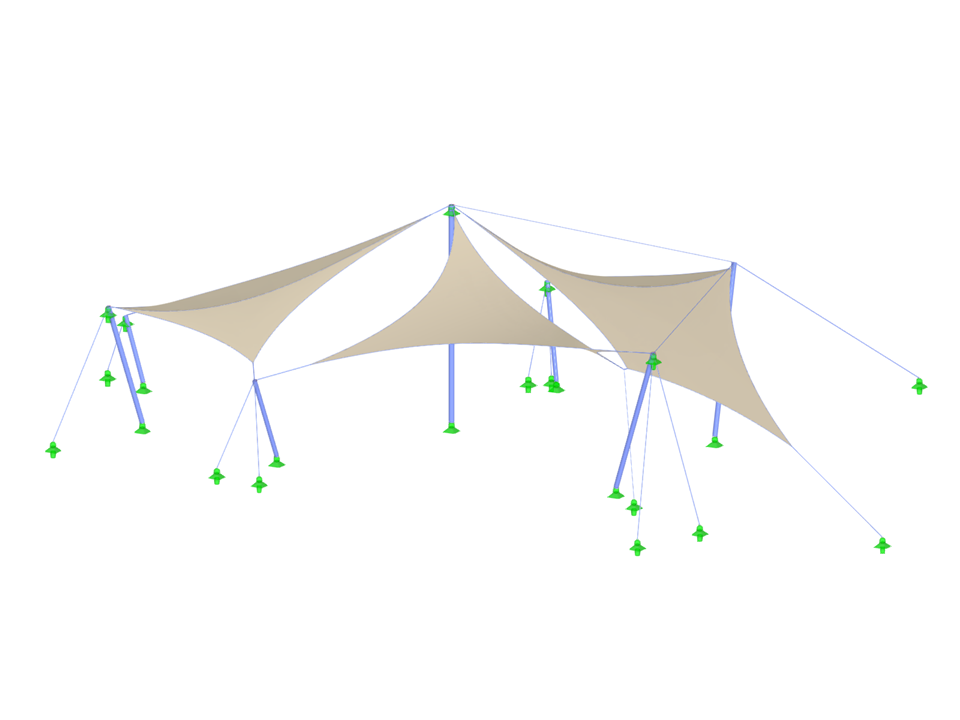

Tensostruttura di Harzdrenalin
  • Descrizione
  • Recensioni (0)

Il modello mostra un'innovativa copertura a membrana realizzata con la tecnologia Harzdrenalin Rappbodetalsperre nel Harz. La struttura si distingue per l'uso di elementi membranali moderni che soddisfano criteri estetici e funzionali. Lo studio di ingegneria strutturale Gisela Zündel ha dato un contributo significativo alla progettazione del sistema. Tecnologie di tensionamento innovative e materiali moderni garantiscono una costruzione sostenibile. Il modello illustra la riuscita integrazione tra tecnica e design.

Modello utilizzato in
Complessivamente
0 su 5 stelle
Questa pagina ha 0valutazioni degli utenti.
5 stelle
4 stelle
3 stelle
2 stelle
1 stella
(0)
0 su 5 stelle
5 stelle 0
4 stelle 0
3 stelle 0
2 stelle 0
1 stella 0

Copertura a membrana Harzdrenalin

Non è possibile scaricare Progetto cliente / Solo visualizzazione
Numero di nodi 55
Numero di linee 66
Numero di aste 48
Numero di superfici 5
Numero di casi di carico 10
Nr. di combinazioni di carico 32
Nr. di combinazioni di risultati 2
Peso totale 2,984 t
Dimensioni (metriche) 42.822 x 34.265 x 13.956 m
Dimensioni (imperiali) 140.49 x 112.42 x 45.79 feet
Versione del programma 5.29.01
