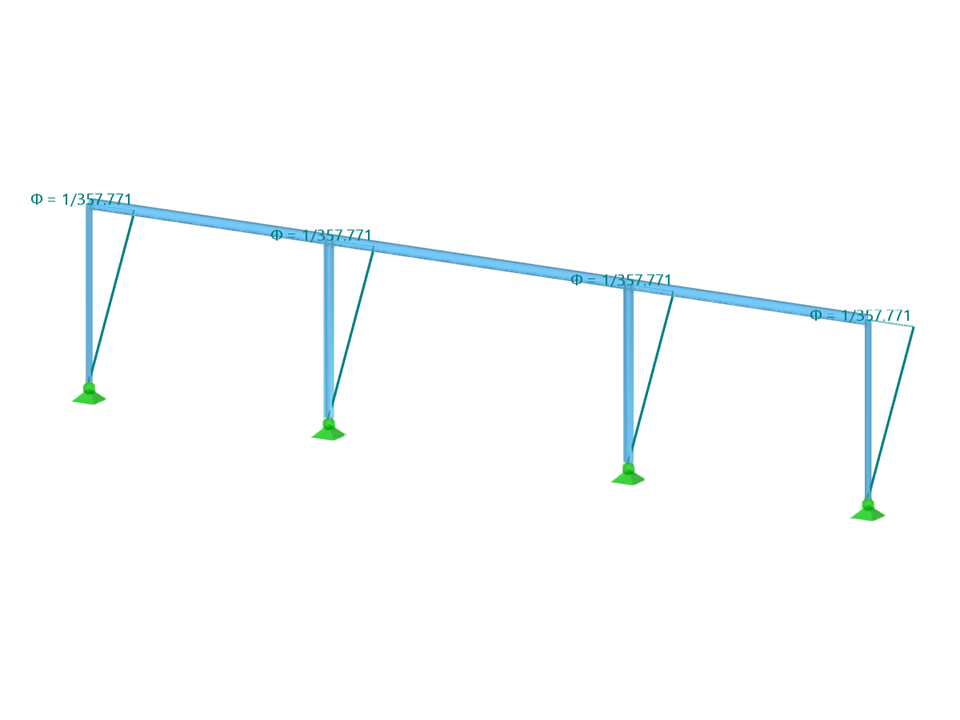

Telaio di capannone con imperfezioni
  • Descrizione
  • Recensioni (0)

Scarica qui il modello di Hall Frame with Imperfections e aprilo con il programma agli elementi finiti RFEM.

Questo modello sarà utilizzato nel corso di formazione di base online gratuito del software FEA strutturale RFEM 6 |Introduzione alla verifica acciaio.

Modello utilizzato in
Complessivamente
0 su 5 stelle
Questa pagina ha 0valutazioni degli utenti.
5 stelle
4 stelle
3 stelle
2 stelle
1 stella
(0)
0 su 5 stelle
5 stelle 0
4 stelle 0
3 stelle 0
2 stelle 0
1 stella 0

Telaio del capannone con imperfezioni

Numero di nodi 18
Numero di linee 7
Numero di aste 7
Numero di superfici 0
Numero di solidi 0
Numero di casi di carico 3
Nr. di combinazioni di carico 10
Nr. di combinazioni di risultati 0
Peso totale 5,708 t
Dimensioni (metriche) 39.000 x 8.000 x 0.000 m
Dimensioni (imperiali) 127.95 x 26.25 x 0 feet

È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
