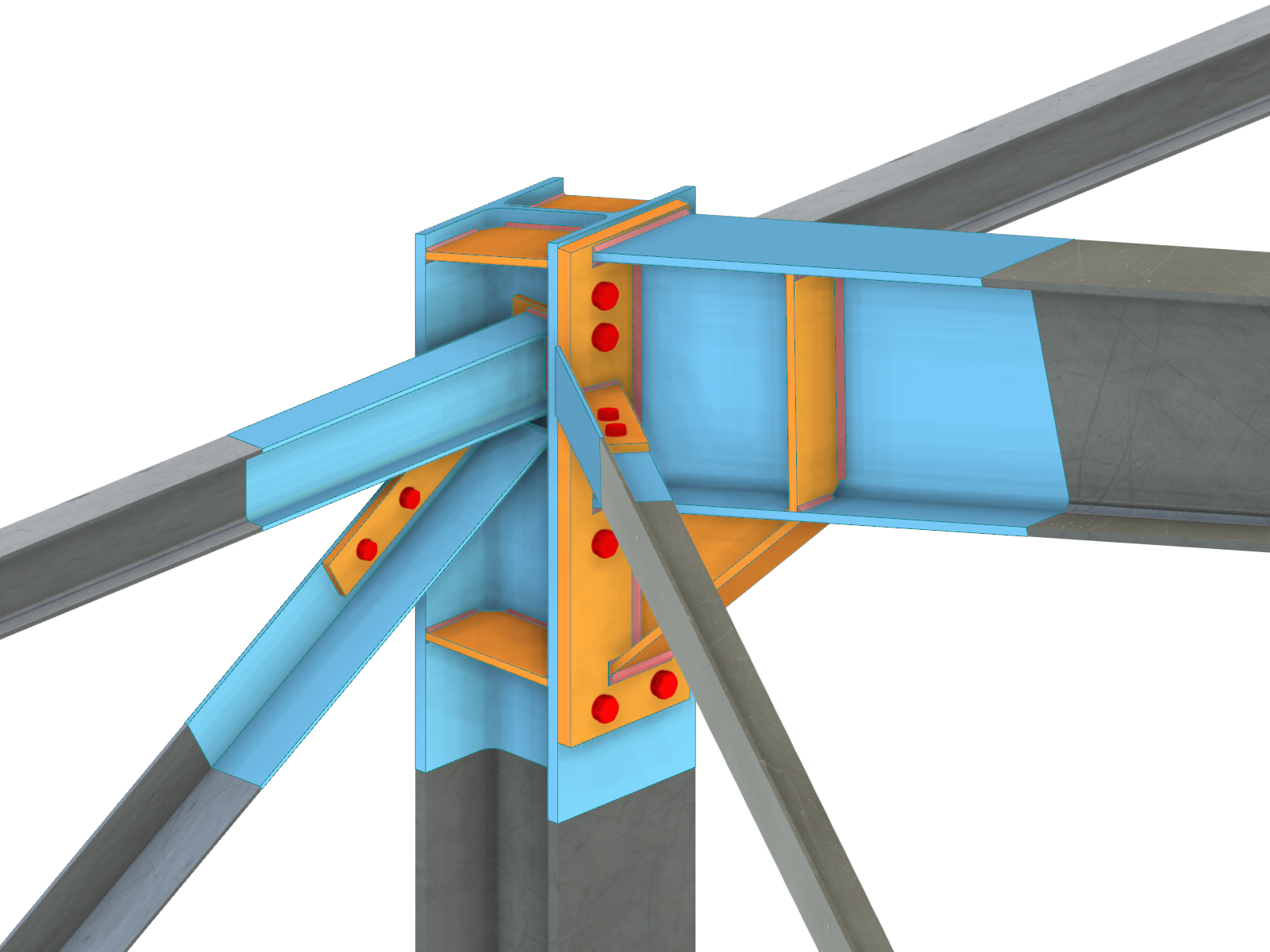

Una struttura del capannone con collegamenti modellati utilizzando l'add-on Giunti acciaio. I collegamenti possono essere progettati per instabilità. La struttura e il collegamento possono essere utilizzati per un'analisi di stabilità utilizzando l'add-on Stabilità della struttura per RFEM 6.
Sottomodelli
Complessivamente
Questa pagina ha 0valutazioni degli utenti.
| 5 stelle | ||
| 4 stelle | ||
| 3 stelle | ||
| 2 stelle | ||
| 1 stella |

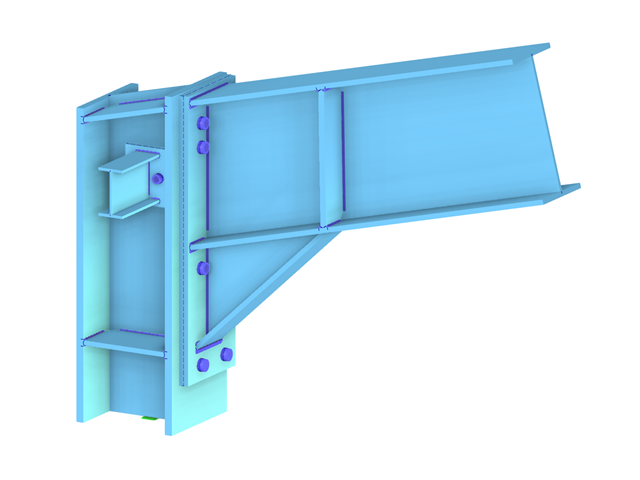

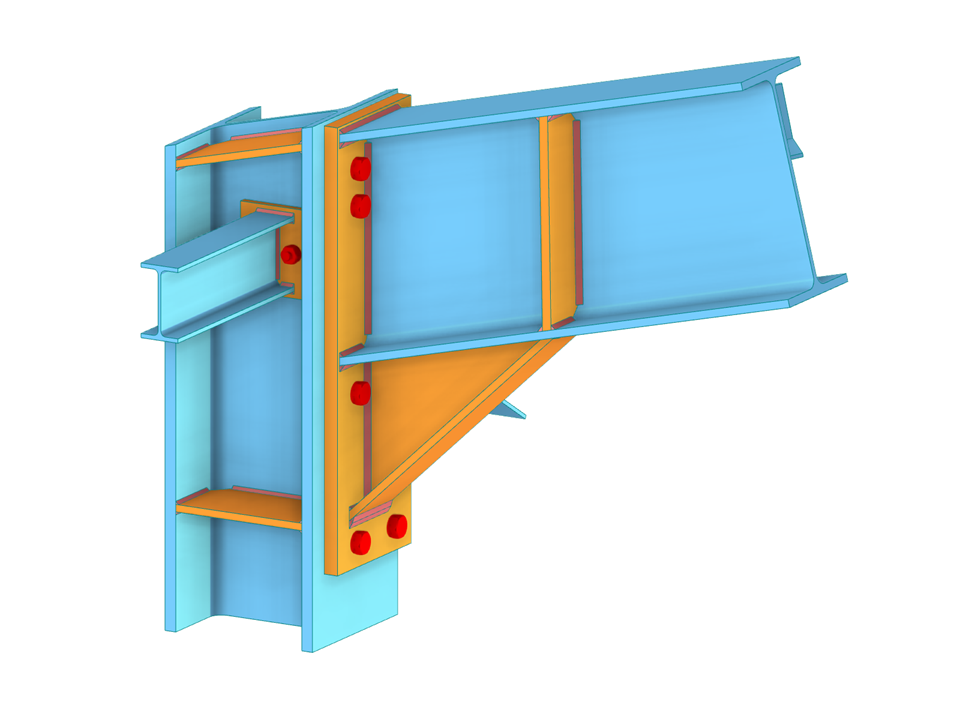

Collegamento di telai rigidi in strutture adibite a capannone
| Numero di nodi | 47 |
| Numero di linee | 61 |
| Numero di aste | 61 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 3 |
| Nr. di combinazioni di carico | 1 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 6,538 t |
| Dimensioni (metriche) | 12.000 x 4.500 x 20.000 m |
| Dimensioni (imperiali) | 39.37 x 14.76 x 65.62 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
