Il file da scaricare contiene un modello parametrizzato salvato come blocco (tipo di file *.rfs o *.rf6). Per ulteriori informazioni sui modelli parametrizzati e sui blocchi, vedere il breve video tutorial - SVT 010 | Creazione e importazione di blocchi - vedere il collegamento seguente.
Il modello è stato creato dal team tecnico di Dlubal Latam.
Complessivamente
Questa pagina ha 0valutazioni degli utenti.
| 5 stelle | ||
| 4 stelle | ||
| 3 stelle | ||
| 2 stelle | ||
| 1 stella |

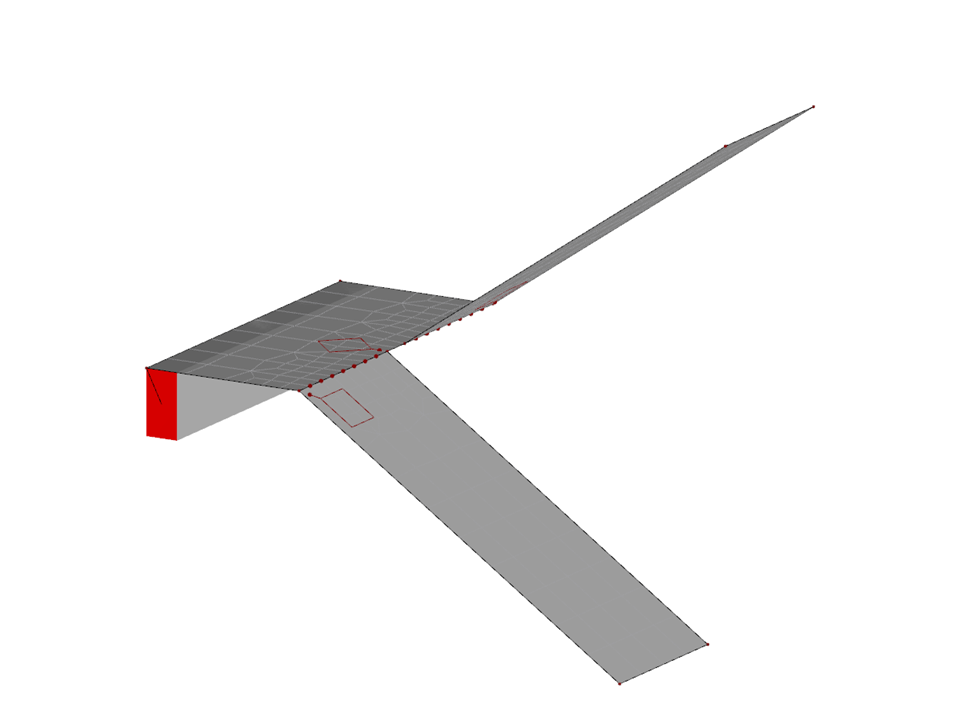

Scale diritte con 1 pianerottolo e 2 anime e trave
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 10 |
| Numero di linee | 12 |
| Numero di aste | 1 |
| Numero di superfici | 3 |
| Numero di solidi | 0 |
| Numero di casi di carico | 3 |
| Nr. di combinazioni di carico | 4 |
| Nr. di combinazioni di risultati | 2 |
| Peso totale | 2,425 t |
| Dimensioni (metriche) | 3.100 x 2.880 x 2.200 m |
| Dimensioni (imperiali) | 10.17 x 9.45 x 7.22 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
..png?mw=320&hash=bd2e7071b02d74aef6228d22c4b83867d2d7e1a5)
2025-05-27
Corso di formazione online
Knowledge Base
Durata: 00:01:02 min
Durata: 01:14:03 min
Durata: 00:00:56 min
Durata: 00:02:14 min
Durata: 00:03:19 min
Durata: 00:01:06 min
Durata: 00:00:55 min
Generale
Durata: 00:00:32 min
Durata: 00:57:23 min

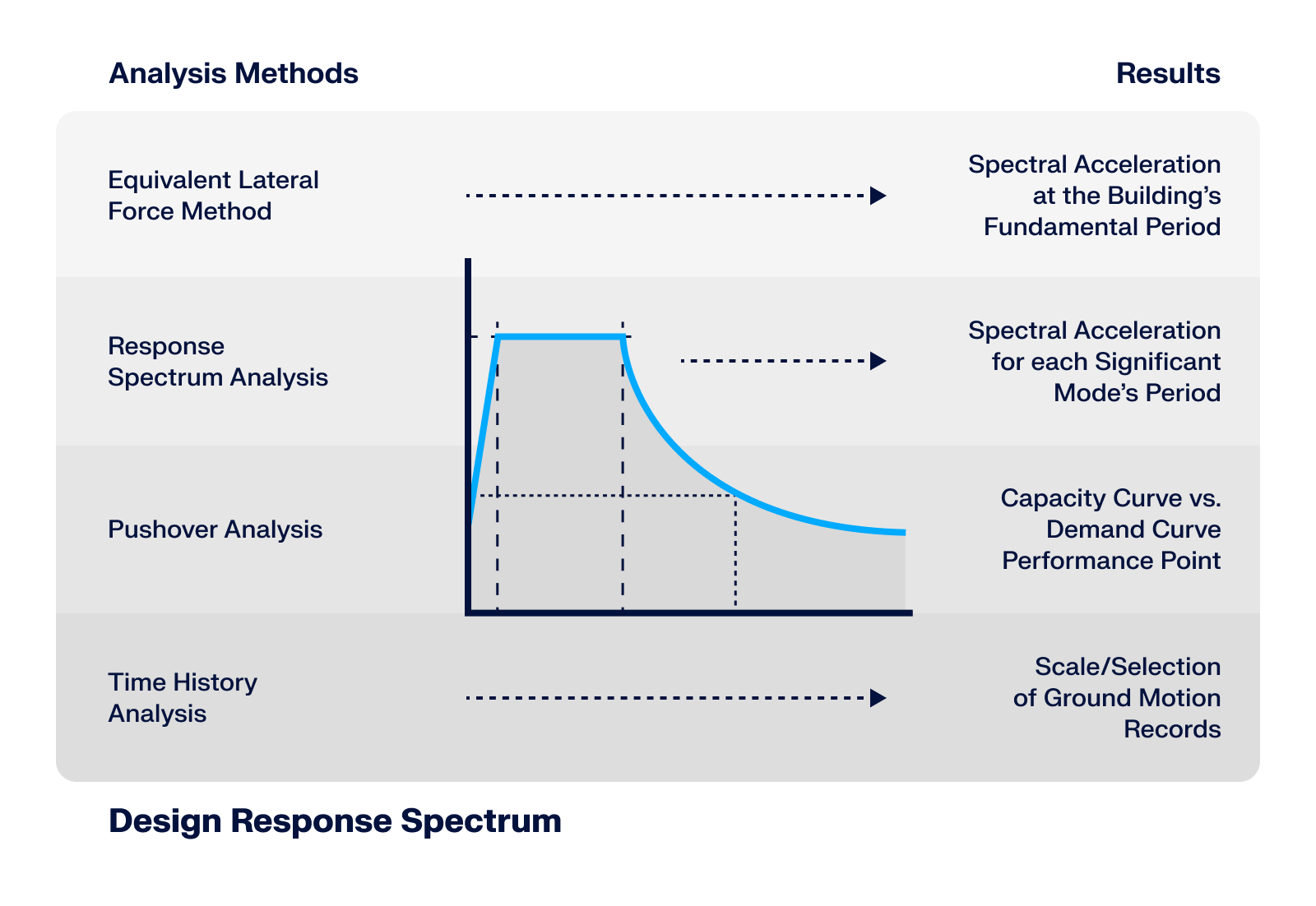

Questo articolo* esplora il ruolo dello spettro di risposta progettuale attraverso diversi metodi di analisi sismica, dimostrando il suo significato da approcci statici semplificati fino a simulazioni dinamiche avanzate.
.png?mw=512&hash=71474bbf484eff50cf2eb4da2f7c0a5d6103a65d)
Questo articolo fornisce una panoramica delle capacità di analisi dinamica di RFEM 6 e RSTAB 9, evidenziando gli add-on essenziali e le risorse di apprendimento per l'analisi sismica, la progettazione resistente alle vibrazioni e le applicazioni di dinamica strutturale.
Questo articolo fornisce una panoramica completa dei metodi essenziali di analisi sismica, spiegandone i principi e le applicazioni, nonché gli scenari in cui sono più efficaci
Questo articolo spiega i diversi metodi disponibili nell'add-on Analisi modale per determinare il numero di modi propri.
- La progettazione di cinque tipi di sistemi resistenti alla forza sismica (SFRS) include il telaio a momento speciale (SMF), il telaio a momento intermedio (IMF), il telaio a momento ordinario (OMF), il telaio ordinario concentricamente controventato (OCBF) e il telaio speciale concentricamente controventato (SCBF) )
- Verifica della duttilità dei rapporti larghezza-spessore per anime e ali
- Calcolo della resistenza e della rigidezza richieste per il controvento di stabilità delle travi
- Calcolo della spaziatura massima per i controventi di stabilità delle travi
- Calcolo della resistenza richiesta nelle posizioni delle cerniere per il controvento di stabilità delle travi
- Calcolo della resistenza necessaria della colonna con l'opzione di trascurare tutti i momenti flettenti, il taglio e la torsione per lo stato limite di sovraresistenza
- Verifica dei rapporti di snellezza di pilastri e controventi
Il risultato della verifica sismica è classificato in due sezioni: requisiti delle aste e dei collegamenti.
I "Requisiti sismici" includono la resistenza a flessione richiesta e la resistenza a taglio richiesta del collegamento trave-colonna per telai a momento. Sono elencati nella scheda "Collegamento del telaio dei momenti per asta". Per i telai controventati, la resistenza a trazione del collegamento richiesta e la resistenza a compressione del collegamento richiesta del controvento sono elencate nella scheda "Collegamento controvento per asta".
Il programma fornisce le verifiche eseguite nelle tabelle. I dettagli della verifica mostrano chiaramente le formule e i riferimenti alla norma.
Utilizzando il tipo di asta "Dissipatore viscoso", è possibile definire un coefficiente di smorzamento, una costante della molla e una massa. Questo tipo di asta estende le possibilità all'interno dell'analisi time history.
Per quanto riguarda la viscoelasticità, il tipo di asta "Dissipatore viscoso" è simile al modello Kelvin-Voigt, che è costituito dall'elemento di smorzamento e da una molla elastica (entrambi collegati in parallelo).

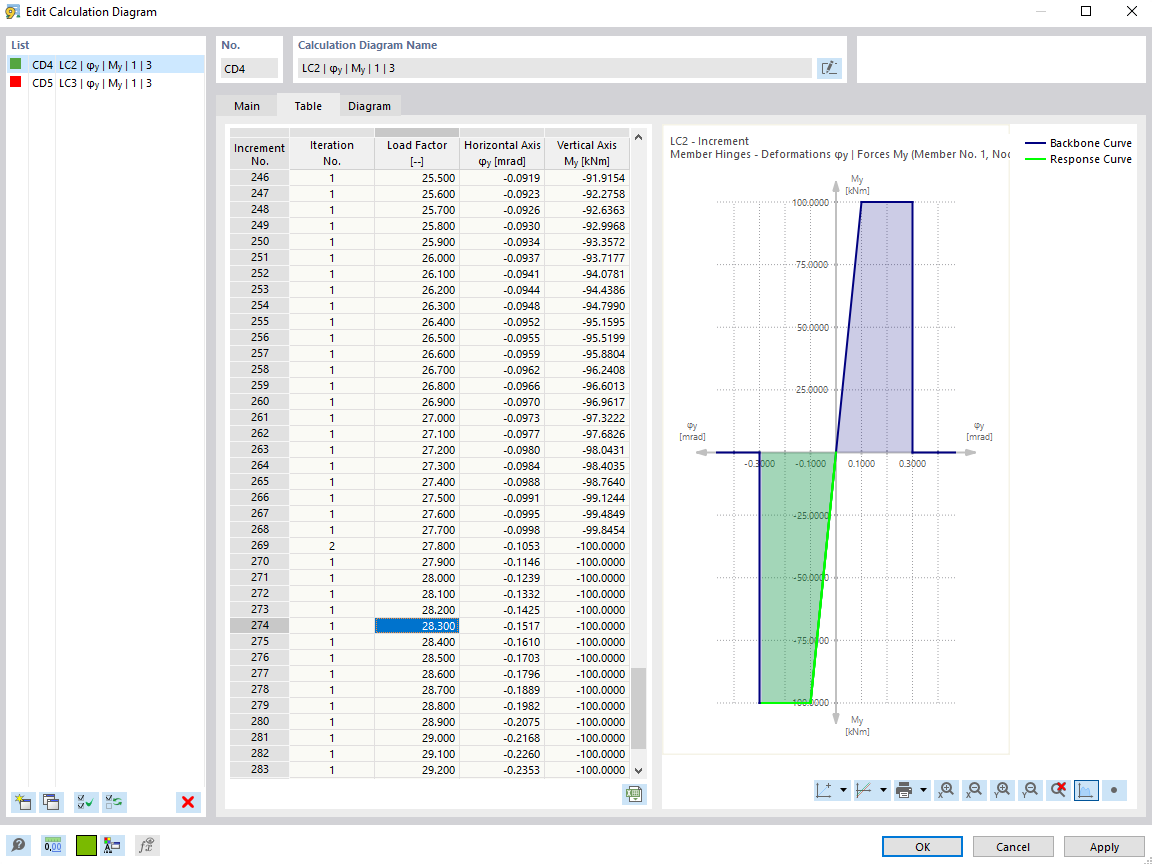

Per i diagrammi di calcolo, "2D | Cerniera" è disponibile. Questi diagrammi delle cerniere mostrano la risposta delle cerniere delle situazioni di carico per le cerniere non lineari.
