In RFEM e RSTAB, il cumulo di neve è considerato secondo 5.3.4(3) della DIN EN 1991-1-3 per i tetti a dente di sega.
Per determinare il carico corretto, è necessario specificare la posizione della neve accumulata in base ai nodi della superficie del tetto. In questo modo, è possibile creare rapidamente due casi di carico: "Neve con neve accumulata" e "Neve senza neve accumulata".

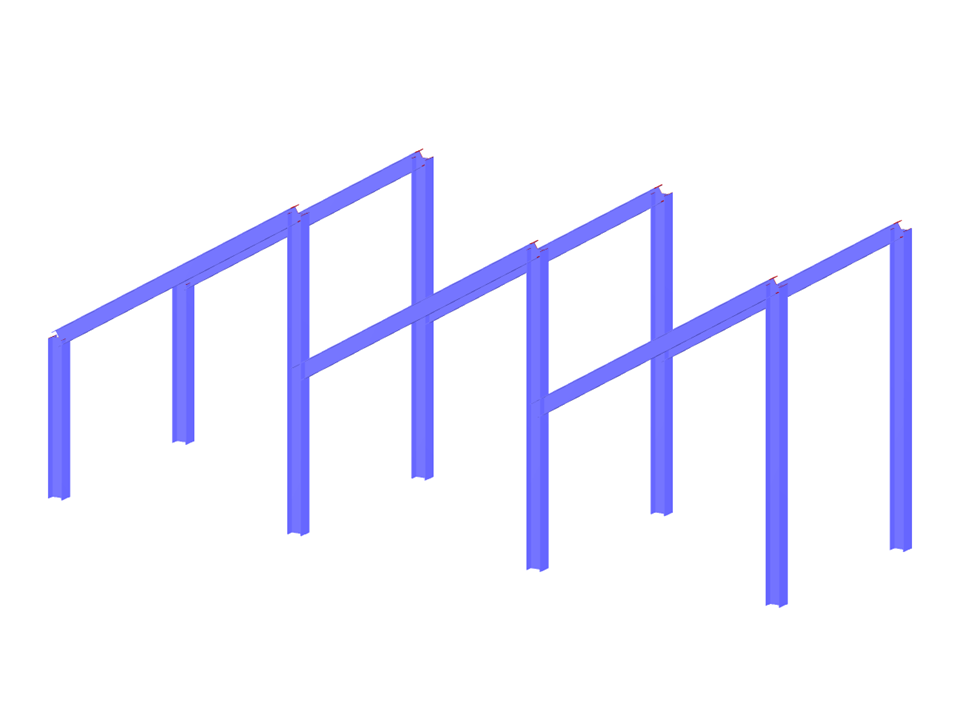

Modello utilizzato in
copertura a denti di sega
| Numero di nodi | 20 |
| Numero di linee | 18 |
| Numero di aste | 18 |
| Numero di casi di carico | 2 |
| Peso totale | 6,799 t |
| Dimensioni (metriche) | 15.000 x 4.500 x 6.000 m |
| Dimensioni (imperiali) | 49.21 x 14.76 x 19.69 feet |
| Versione del programma | 5.23.02 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
