Zatížení sněhovou návějí je v programech RFEM a RSTAB uvažováno podle 5.3.4(3) z normy EN 1991‑1‑3 pro střechy vícelodních budov.
Aby bylo možno stanovit správné zatížení, je nutné zadat polohu sněhové návěje na příslušných uzlech plochy střechy. Lze tak rychle vytvořit dva zatěžovací stavy „Sníh s návějí“ a „Sníh bez návěje“.

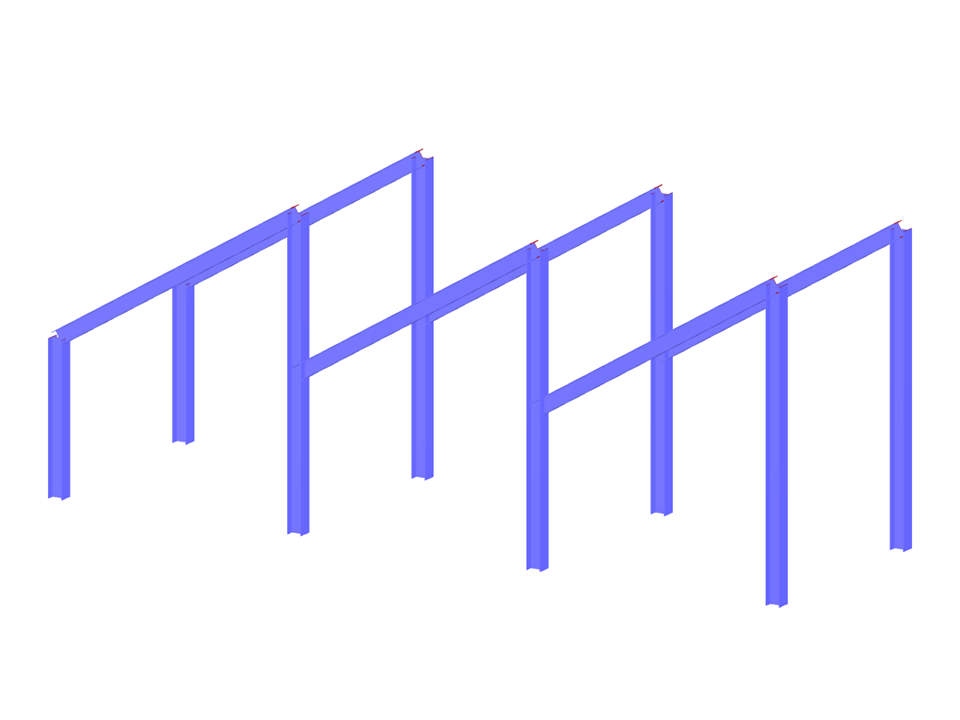

Pilová střecha
Počet uzlů | 20 |
Počet linií | 18 |
Počet prutů | 18 |
Počet zatěžovacích stavů | 2 |
Celková hmotnost | 6,799 t |
Rozměry (metrické) | 15,000 x 4,500 x 6,000 m |
Rozměry (imperiální) | 49.21 x 14.76 x 19.69 feet |
Verze programu | 5.23.02 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
