Tanto en RFEM como en RSTAB, la carga de nieve redistribuida se puede considerar según 5.3.4(3) de UNE-EN 1991-1-3 para cubiertas de inclinaciones múltiples.
Para determinar la carga correcta, es necesario especificar la posición de la carga redistribuida en los nudos correspondientes de la superficie de la cubierta. De esta forma, puede crear rápidamente los dos casos de carga "Nieve con acumulación de nieve" y "Nieve sin acumulación de nieve".
Modelo utilizado en

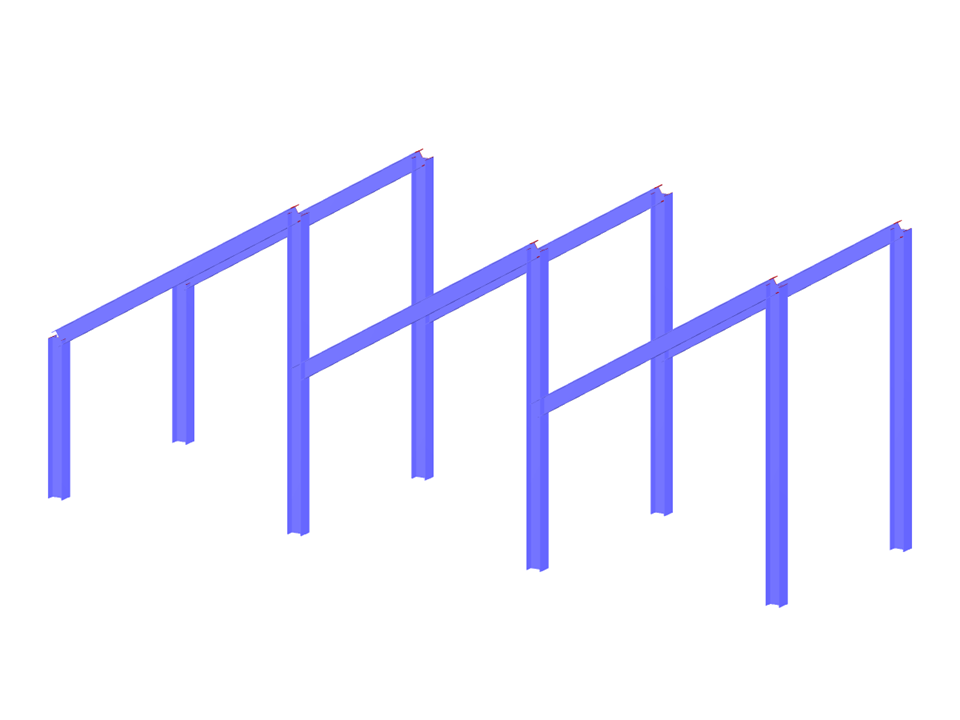

Cubierta en diente de sierra
| Número de nudos | 20 |
| Número de líneas | 18 |
| Número de barras | 18 |
| Número de casos de carga | 2 |
| Peso completo | 6.799 t |
| Dimensiones (métricas) | 15,000 x 4,500 x 6,000 m |
| Dimensiones (imperiales) | 49.21 x 14.76 x 19.69 feet |
| Versión del programa | 5.23.02 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
