Questo può essere fatto premendo il tasto Invio o selezionando la funzione "Ripeti ..." dopo aver aperto il menu di scelta rapida con il pulsante destro del mouse.
Knowledge Base

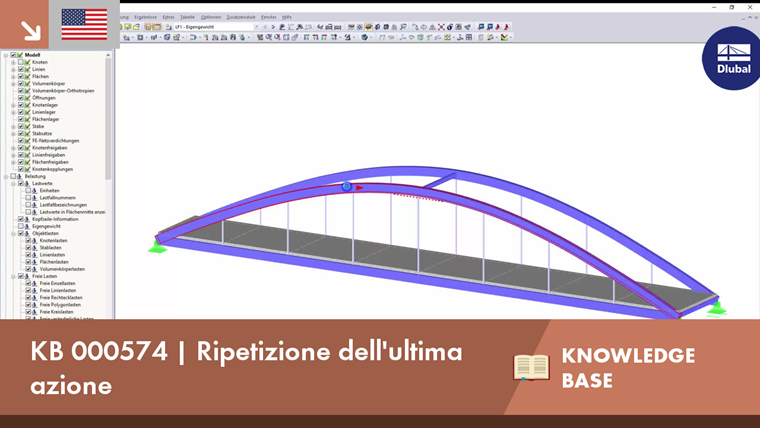

Ripetizione dell'ultima azione
Die zuletzt verwendete Funktion bei der grafischen Eingabe kann in RFEM und RSTAB einfach wiederholt werden.
Knowledge Base
Autore
La signora Matula fornisce supporto tecnico per i nostri clienti.
Link
Durata: 00:01:25 min
Durata: 00:02:15 min
Durata: 00:03:57 min
Durata: 00:00:26 min
Durata: 00:01:15 min
,_LC1_LI.jpg?mw=350&hash=63fa8f314e69d0e0cb39a37725259712c559d025)
,_LC1__LI.jpg?mw=350&hash=197fe455305453516450354c49b05b6f43e4a2cf)
,_LC1__LI.jpg?mw=350&hash=b3482f816b157606c7c88c75bfa2b52c5a8deab0)
,_LC1__LI.jpg?mw=350&hash=80caf81f6c0a20df0f1d44557864ff0117ccdd28)
Bei offenen Querschnitten erfolgt der Abtrag von Torsionsbelastung vor allem über sekundäre Torsion, da die St. Venantsche Torsionssteifigkeit gegenüber der Wölbsteifigkeit gering ist. Besonders für den Biegedrillknicknachweis sind daher Wölbversteifungen im Querschnitt interessant, da diese die Verdrehung erheblich reduzieren können. Per questo, sono adatti piastre di estremità o irrigidimenti saldati e sezioni.
Nell'articolo precedente, instabilità flesso-torsionale nelle strutture in legno | L'esempio 1 spiega l'applicazione pratica per determinare il momento flettente critico Mcrit o la tensione flettente critica σcrit per un'instabilità laterale di una trave flettente's utilizzando semplici esempi. In questo articolo, il momento flettente critico è determinato tenendo conto di una fondazione elastica risultante da un controvento di irrigidimento.
Nell'articolo Instabilità torsionale nelle strutture in legno | La teoria spiega le basi teoriche per la determinazione analitica del momento flettente critico Mcrit o della tensione flettente critica σcrit per l'inclinazione di una trave flettente. Il seguente articolo utilizza esempi per verificare la soluzione analitica con il risultato dell'analisi degli autovalori.
Le aste inflesse sottili con un rapporto elevato h/w e caricate parallelamente all'asse minore tendono ad avere problemi di stabilità. Ciò è dovuto alla inflessione nel corrente compresso.
In conformità con DIN 18800, parte 2, i progetti sono eseguiti separatamente per l'instabilità flessionale e l'instabilità flesso-torsionale per semplificare il calcolo. Generalmente, la verifica dell'instabilità flessionale viene eseguita nel piano della struttura utilizzando l'analisi delle tensioni della struttura piana secondo l'analisi del secondo ordine, considerando i carichi di progetto e le pre-deformazioni.
La verifica dell'instabilità flesso-torsionale viene eseguita su una singola asta staccata dall'intera struttura utilizzando condizioni al contorno definite e carichi secondo il metodo elastico-elastico.
RF-/FE-LTB ricerca la modalità di rottura determinante tramite il coefficiente di carico critico che descrive l'instabilità flessionale, torsionale e flesso-torsionale, o la combinazione di tutte le modalità di rottura, a seconda del modello e del carico applicato. Quindi, il modulo esegue il ricalcolo per ottenere gli operandi richiesti.
Le impostazioni dei dettagli controllano se il coefficiente di carico critico è calcolato a causa della perdita di stabilità (a condizione che il materiale sia definito da proprietà infinitamente elastiche) o con limitazione della tensione.
Se necessario, è possibile modificare la dimensione degli elementi finiti. È anche possibile modificare il coefficiente di sicurezza parziale γM. In RF-/FE-LTB, i parametri di iterazione sono preimpostati in modo appropriato per calcolare tutti i modelli comuni, ma possono essere modificati individualmente.
Opzioni complete e facili nelle singole finestre di input facilitano la rappresentazione del sistema strutturale:
Vincoli esterni dei nodi
- Il tipo di vincolo esterno di ogni nodo è modificabile.
- È possibile definire un irrigidimento di ingobbamento su ciascun nodo. La molla di ordito risultante viene determinata automaticamente utilizzando i parametri di input.
Fondazione dell'asta elastica
- Nel caso di fondazioni di aste elastiche, è possibile inserire manualmente le costanti della molla.
- In alternativa, è possibile utilizzare le varie opzioni per definire le molle rotazionali e traslazionali da un pannello di taglio.
Asta e molle
- RF-/FE-LTB calcola automaticamente le singole costanti della molla. È possibile utilizzare le finestre di dialogo e le immagini dettagliate per rappresentare una molla traslazionale collegando un componente, una molla rotazionale tramite una colonna di collegamento o un irrigidimento di ingobbamento (tipi disponibili: piastra d'estremità, sezione del canale, angolo, colonna di collegamento, parte a sbalzo).
vincoli interni delle aste
- Se non ci sono vincoli interni delle aste definiti in RFEM/RSTAB per il set di aste, è possibile definirli direttamente nel modulo aggiuntivo RF-/FE-LTB.
Zone di carico
- I carichi dei nodi e delle aste dei casi e delle combinazioni di carico selezionati sono visualizzati in finestre separate. Lì puoi modificarli, eliminarli o aggiungerli individualmente.
Imperfezioni
- RF-/FE-LTB applica automaticamente le imperfezioni ridimensionando l'autovettore più basso.
Dopo aver effettuato il calcolo, RF-/FE-LTB mosta gli spostamenti generalizzati, le forze interne, le reazioni vincolari e le tensioni. Poiché il modulo considera la torsione di ingobbamento, sono disponibili anche i diagrammi del bimomento di ingobbamento, nonché del momento torcente primario e secondario. L'analisi di stabilità utilizza le imperfezioni durante il calcolo e determina i coefficienti di carico critici che possono essere utilizzati per determinare Mki e Nki.
Assieme ai valori dei risultati, nelle tabelle viene mostrato anche il grafico della sezione trasversale corrispondente. Nel modello di analisi di RFEM/RSTAB i vari risultati sono evidenziati con colori differenti. I colori e i valori assegnati possono essere modificati.
I diagrammi della distribuzione dei risultati sui set di aste consentono una valutazione specifica. È possibile visualizzare anche tutti i valori intermedi. Infine, è possibile esportare tutte le tabelle in MS Excel o in un file CSV. Tutte le specificazioni necessarie per l'esportazione vengono definite in un menu speciale di trasferimento.
Dopo aver inserito il modello in RFEM/RSTAB, è possibile aprire il modulo aggiuntivo RF-/FE-LTB. Qui è possibile definire aste continue e casi di carico o combinazioni da progettare in un caso di progetto.
Le aste continue possono essere selezionate anche graficamente. I materiali e le sezioni trasversali utilizzati in RFEM/RSTAB sono già preimpostati ma possono sempre essere modificati, se necessario. Per questo scopo sono disponibili ampie librerie.
