3.1.2.2 Méthode de contrôle non-linéaire

Méthode de contrôle non-linéaire

La vérification selon la méthode #1{Non-linéaire#2{Méthode non linéaire#2}#1} requiert l'acquisition d'une licence du module additionnel #3{RF-CONCRETE NL#4{RF-CONCRETE NL#3}#3}. Cette méthode est décrite dans le chapitre 2.8. Le programme réalise un calcul physique et géométrique non-linéaire.

La méthode non-linéaire repose sur la supposition d'une interaction entre le modèle et les effets dus aux actions, ce qui requiert une distribution claire des efforts internes. Ainsi, les cas de charge et combinaisons de charges peuvent être analysés, mais pas les combinaisons de résultats (CR). Dans une combinaison de résultats , deux valeurs (minimale et maximale) sont disponibles pour chaque nœud EF.

Les efforts internes pour la méthode de vérification non-linéaire sont en général déterminés par une analyse au second ordre.

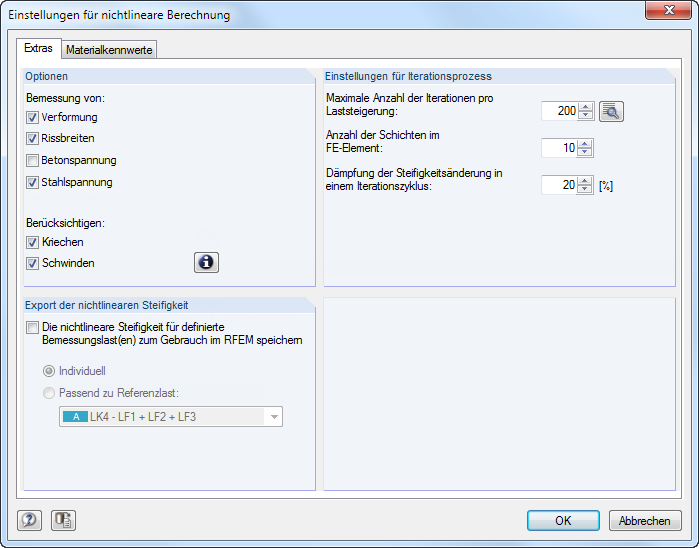

Cliquez sur le bouton pour ouvrir la boîte de dialogue pour le contrôle et, si nécessaire, ajuster les paramètres de calcul. Cette boîte de dialogue est sous-divisée en onglets : Options et Propriétés de matériaux.

Dans cette section de fenêtre, vous décidez quelles vérifications à l'ELS vous souhaitez réaliser : des déformations , des ouvertures de fissures, ainsi que des contraintes du béton et de l'acier. Vous devez cocher au moins l'une des quatre cases.

Vous pouvez également décider si les influences du fluage et du retrait doivent être considérés dans le calcul non-linéaire.

Les paramètres détaillés pour les contrôles individuels, ainsi que pour le fluage et le retrait doivent être définis dans la fenêtre 1.3 Surfaces (voir le chapitre 3.3.2).

La case Enregistrer la rigidité non-linéaire (...) permet de décider si la rigidité non-linéaire déterminée est également disponible pour un calcul dans RFEM.

Les rigidités peuvent être exportées Individuellement pour chaque cas de charge. Puis, dans la boîte de dialogue RFEM Cas de charge et combinaisons, vous pouvez assigner la rigidité correspondante issue de RF-CONCRETE Surfaces à chacun de ces cas de charge. RFEM assigne les cas de charge automatiquement. Si vous sélectionnez En conformité avec la charge de référence, vous devez d'abord préciser le cas de charge déterminant dans le menu déroulant. Dans RFEM, vous pouvez ensuite assigner la rigidité résultante de ces cas de charge à tous les cas de charge définis.

La considération des rigidités non-linéaires dans RFEM est décrite dans la chapitre 7.3.1.3 du manuel de RFEM.

Les paramètres de cette section influencent la méthode de vérification non-linéaire. Pour plus d'informations, consulter le chapitre 2.8.2.4.

Lorsque vous modifiez le processus d'itération, faites que le Nombre maximal d'itérations par incrément de charge soit plus élevé que le pas dans le processus de calcul à partir duquel le critère de déformation sera aussi considéré. Cliquez sur le bouton [Détails] pour ouvrir la boîte de dialogue Paramètres de calcul de RFEM. Vous pouvez y ajuster la précision du critère de convergence pour le calcul non-linéaire.

Dans le calcul non-linéaire, la surface est divisée en couches (voir le chapitre 2.8.2.1). Le nombre de couches recommandé est 10.

Vous pouvez également influencer la performance du comportement de convergence avec l'Amortissement : L'amortissement contrôle l'importance du changement de rigidité dans les pas d'itération. Si, par exemple, vous précisez un amortissement de 50 %, le changement de rigidité maximal entre les pas 2 et 3 peut être de 50 % du changement de rigidité entre les pas 1 et 2.

La case permet de décider si le calcul dans les limites plastiques du diagramme contrainte-déformation de l'acier d'armatures sera réalisé avec un graphique augmentant ou horizontal (voir le chapitre 2.8.3.4 ).

Dans cette section de la fenêtre, vous précisez les relations contrainte-déformation du béton en compression et en traction . Le diagramme parabole pour la rigidité en compression et en traction pour les contraintes du béton en traction est prédéfini.

Pour la Participation du béton tendu (considérant l'effet de raidissement du béton dans la zone en traction), vous pouvez préciser les paramètres pour l'application de la résistance du béton en traction entre les fissures, dans une boîte de dialogue séparée. Pour ouvrir la boîte de dialogue, cliquez sur le bouton [Modifier].

Les modifications des paramètres sont immédiatement affichées graphiquement dans les diagrammes.

L'approche de la Participation du béton tendu est décrite en détails dans le chapitre 2.8.3.3.
