Activation de la vérification du béton fibré dans le module complémentaire « Vérification du béton »

Comment activer la vérification du béton fibré dans le module complémentaire « Vérification du béton » dans RFEM 6 ?

Réponse:

Dans RFEM 6 et l'extension 'Dimensionnement du béton', le dimensionnement du béton de fibres peut être effectué selon la norme DIN EN 1992-1-1 en combinaison avec la directive DAfStB 'Béton de fibres'.

Pour activer le dimensionnement d'une surface ou d'une barre en utilisant le béton de fibres d'acier, il suffit d'attribuer un matériau du type de matériau correspondant à la surface ou à la barre.

Pour cela, créez un nouveau matériau du type 'Béton de fibres'.

FAQ 005388 | Comment puis-je activer la vérification avec du béton fibré dans le module complémentaire Vérification du béton de RFEM 6 ?

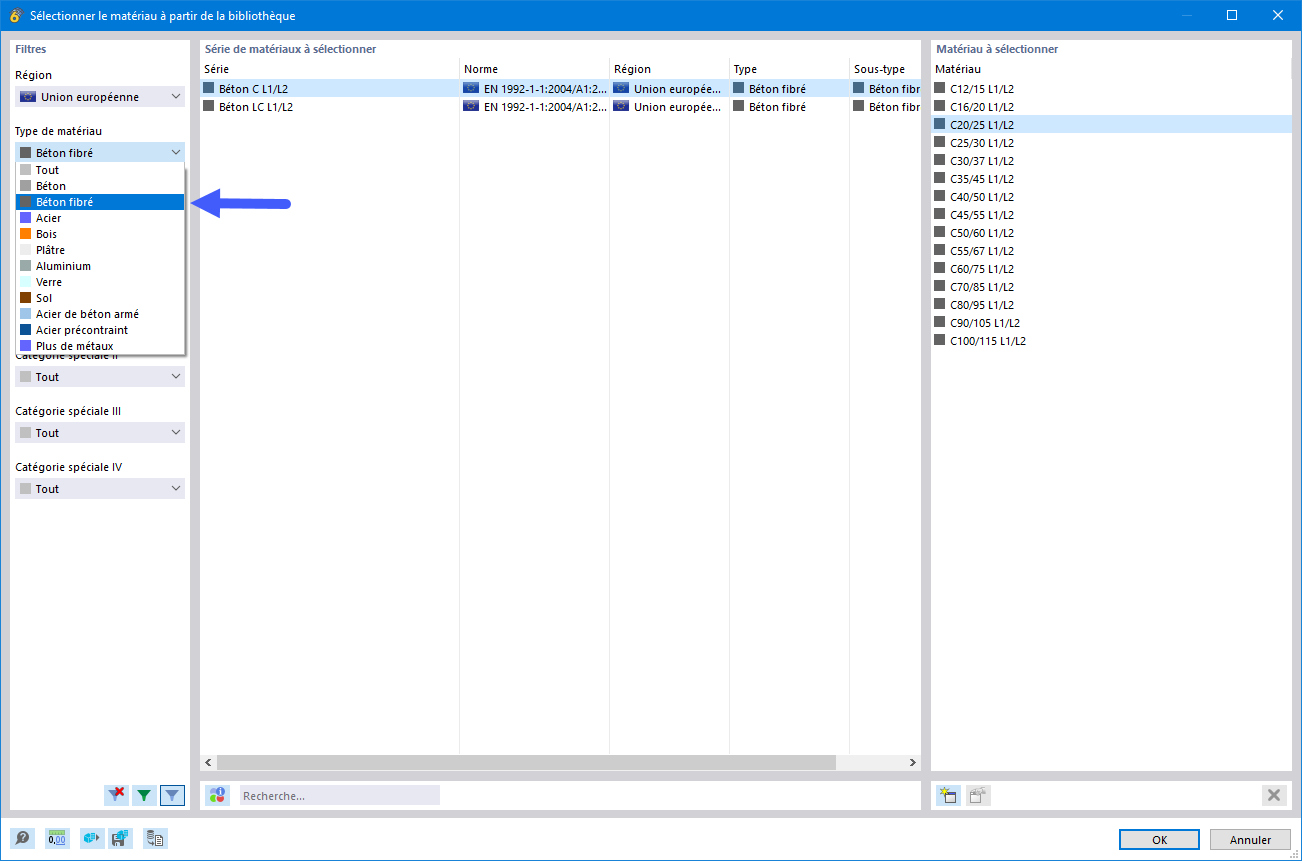

1 FAQ 005388 | Sélectionner le matériau « béton fibré » dans la bibliothèque

Les bétons et bétons légers sont désignés avec l'ajout 'L1/L2', correspondant respectivement à la classe de performance 1 et à la classe de performance 2.

FAQ 005388 | Comment puis-je activer la vérification avec du béton de fibres métalliques dans le module complémentaire Vérification du béton de RFEM 6 ?

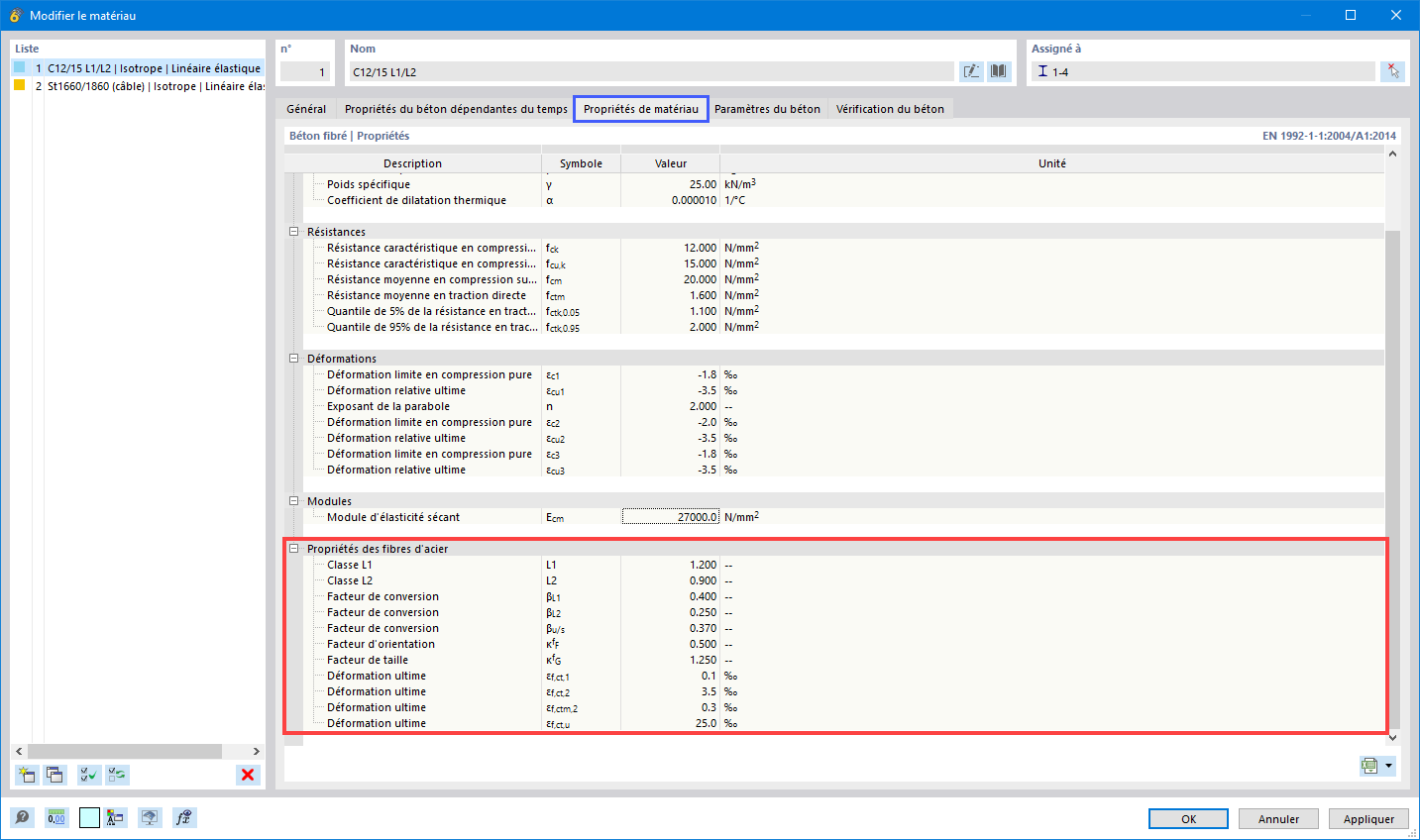

2 FAQ 005388 | Propriétés des fibres d'acier

Les classes de performance L1 et L2 sont initialement prédéfinies avec les valeurs 1,20 et 0,90 (voir image 02).

Pour pouvoir ajuster ces classes de performance, un 'Matériau personnalisé' peut être activé dans l'onglet 'Base' du matériau sous 'Options'.

FAQ 005388 | Activer le matériau défini par l'utilisateur
3 FAQ 005388 | Activer le matériau défini par l'utilisateur

Cela rend les champs d'entrée pour L1 et L2 accessibles, permettant à l'utilisateur d'adapter les classes de performance.

Si le dimensionnement est maintenant effectué avec le matériau du type 'Béton de fibres' dans l'extension 'Dimensionnement du béton', les vérifications modifiées ou complétées dans la directive DAfStB pour le dimensionnement du 'Béton de fibres' sont ajustées. Vous pouvez consulter cette modification des vérifications dans les 'Détails du dimensionnement' en vous référant à la directive DAfStB.

FAQ 005388 | Comment puis-je activer la vérification avec du béton de fibres métalliques dans le module complémentaire Vérification du béton de RFEM 6 ?
4 FAQ 005388 | Propriétés des fibres d'acier

Remarque

Pour ce type de dimensionnement, il est nécessaire que des 'armatures normales' (armatures de barre pour les barres, armatures de surface pour les surfaces) soient spécifiées, car autrement, les surfaces ne peuvent pas être dimensionnées. Cela signifie que seuls les composants déjà armés peuvent être en plus renforcés par des fibres d'acier.

Si une dalle doit être conçue uniquement avec du béton de fibres (sans insertions de barres), cela peut être effectué avec le modèle de matériau 'Dommages 2D/3D'.

FAQ 005388 | Comment puis-je activer la vérification avec du béton de fibres métalliques dans le module complémentaire Vérification du béton de RFEM 6 ?
FAQ 005388 | Option « Matériau personnalisé »
FAQ 005388 | Comment puis-je activer la vérification avec du béton de fibres métalliques dans le module complémentaire Vérification du béton de RFEM 6 ?

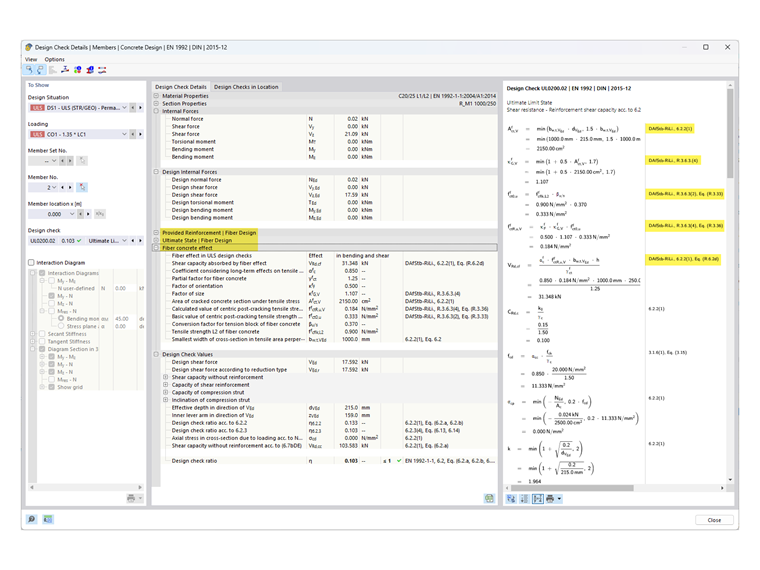

FAQ 005388 | Détails de calcul (béton fibré)
