Modèle instable

Mon modèle est instable dans RFEM 6 / RSTAB 9. Comment corriger cela ?

Réponse:

Il peut y avoir de nombreuses raisons pour des systèmes instables. Vous pouvez enquêter au mieux sur la raison de ce message en utilisant l'add-on Stabilité de la structure.

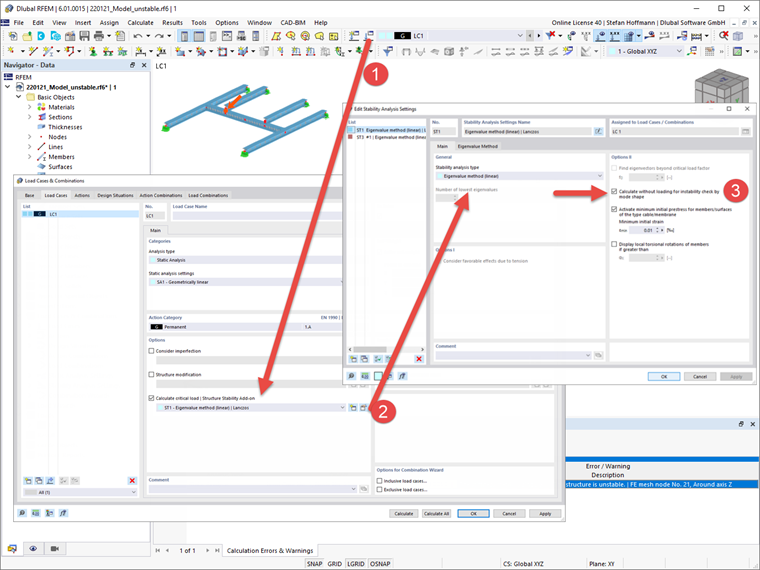

Avec cet add-on, il est possible de calculer votre structure sans charge et donc de réaliser une vérification d'instabilité par la forme propre.

Vous pouvez ainsi afficher la forme instable de votre structure.

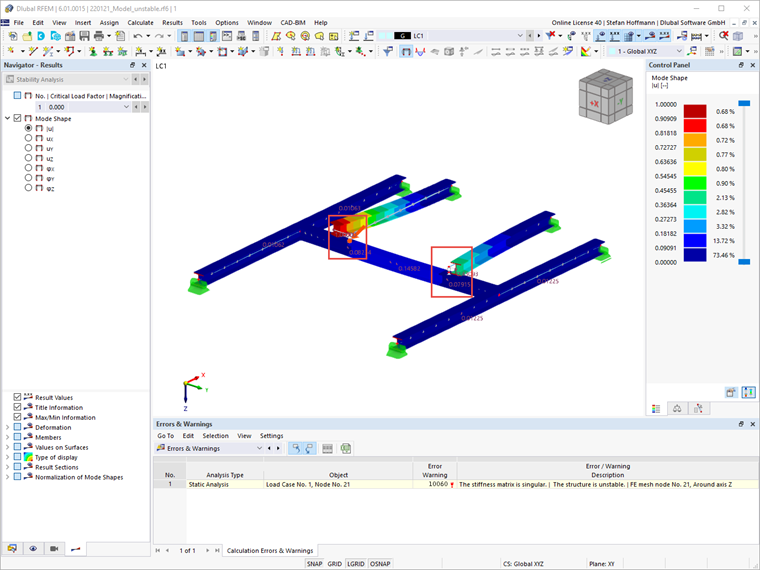

Comme on peut le voir dans notre exemple, les poutres en acier supérieures se déforment latéralement.

FAQ 005191 | Mon modèle dans RFEM 6 est instable. Comment puis-je corriger cela ?
FAQ 005191 | Modèle instable - Flèche latérale

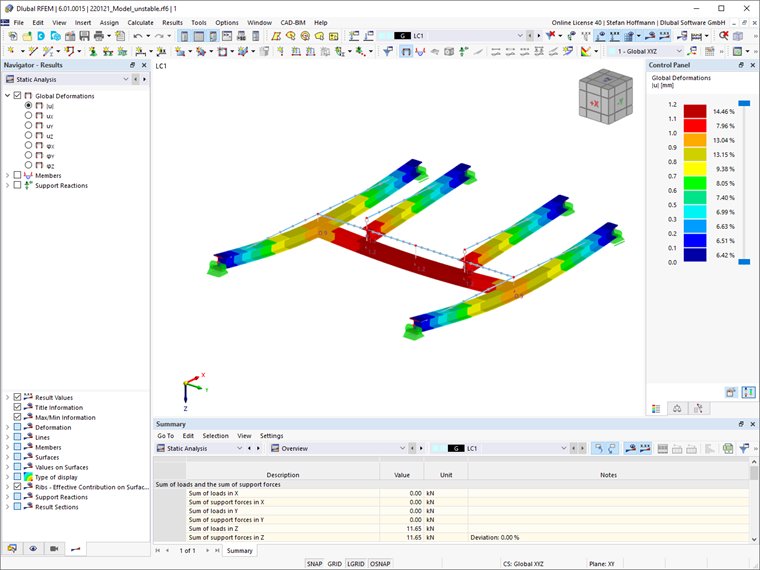

En vérifiant de plus près notre modélisation, nous constatons que nous avons inconsciemment créé une chaîne d'articulations à partir de liaisons de type rigidité-articulée. Si nous supprimons cette chaîne d'articulations, nous pouvons calculer notre cas de charge.

FAQ | 005191
FR | Drapeau Foire aux questions (FAQ)
FAQ 005191 | Mon modèle dans RFEM 6 est instable. Comment résoudre ce problème ?
FAQ 005191 | Mon modèle dans RFEM 6 est instable. Comment puis-je corriger cela ?

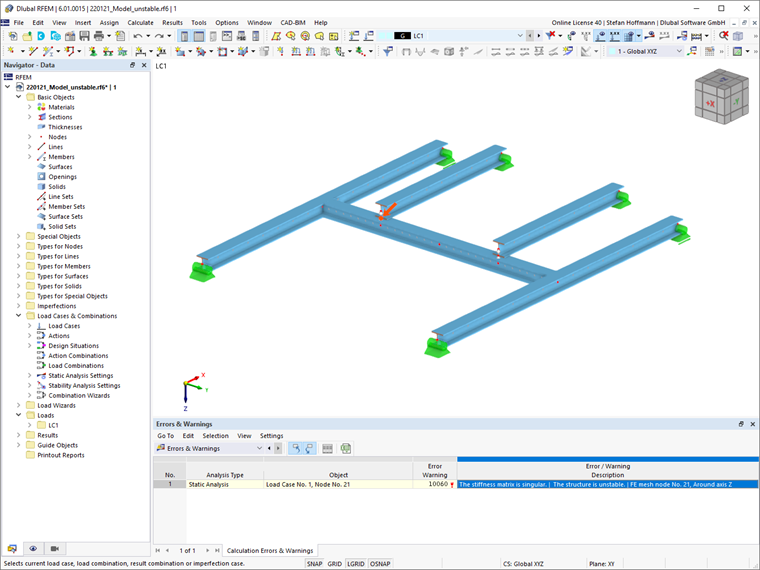

FAQ 005191 | Plate-forme en acier
FAQ 005191 | Mon modèle dans RFEM 6 est instable. Comment puis-je corriger cela ?
FAQ 005191 | Modèle instable
FAQ 005191 | Mon modèle dans RFEM 6 est instable. Comment puis-je corriger cela ?
FAQ 005191 | Le module complémentaire Stabilité de la structure
FAQ 005191 | Mon modèle dans RFEM 6 est instable. Comment puis-je corriger cela ?

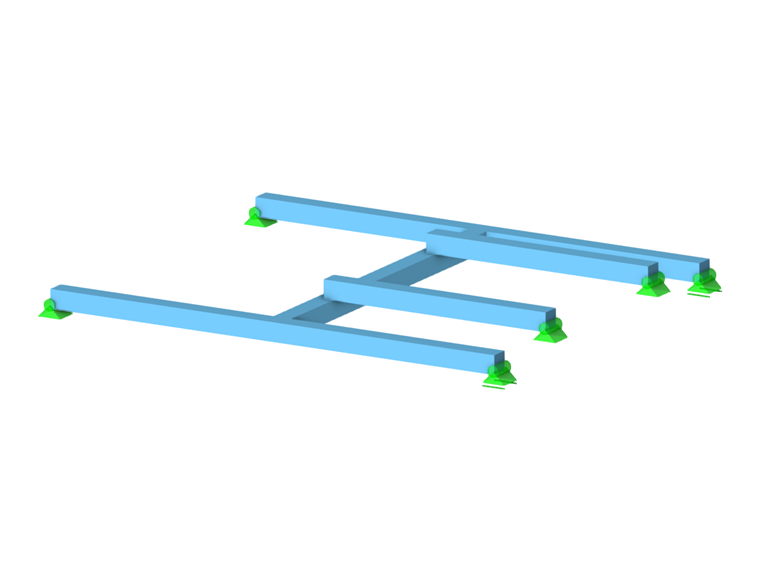

FAQ 005191 | Modèle stable
