Réponse:

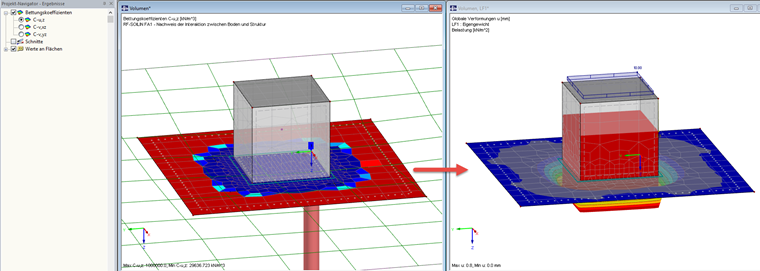

Oui, il est possible de calculer des solides. Le solide doit cependant être entré avec un côté plat (embase). Il n’est donc pas possible d’utiliser uniquement des appuis linéiques pour le calcul à l’aide de RF-SOILIN.
Question
RF-SOILIN permet-il également de calculer des solides ?
