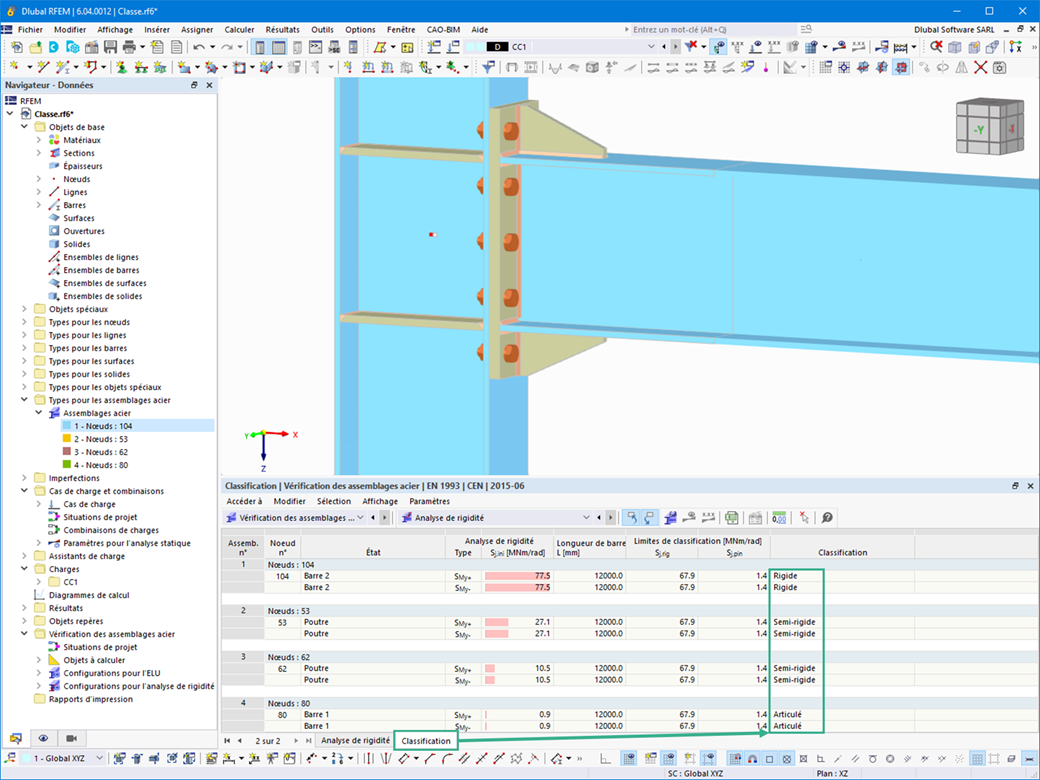

Dans la boîte de dialogue Assemblages acier können Sie die Steifigkeiten der Anschlüsse klassifizieren.
Outre la rigidité initiale, le tableau affiche également les valeurs limites pour les assemblages articulés et rigides pour les efforts internes sélectionnés N, My et/ou Mz. La classification résultante est alors affichée dans le tableau comme « rigide », « semi-rigide » et « articulée ».
Accéder à la vidéo explicative
Fonctionnalité de produit
Dans la boîte de dialogue Assemblages acier können Sie die Steifigkeiten der Anschlüsse klassifizieren.
Outre la rigidité initiale, le tableau affiche également les valeurs limites pour les assemblages articulés et rigides pour les efforts internes sélectionnés N, My et/ou Mz. La classification résultante est alors affichée dans le tableau comme « rigide », « semi-rigide » et « articulée ».
Accéder à la vidéo explicative
Dans le module complémentaire « Assemblages acier », vous pouvez considérer la précontrainte des boulons dans le calcul pour tous les composants. La précontrainte peut être facilement activée à l'aide d'une case à cocher dans les paramètres des boulons. Cela a des effets à la fois sur l'analyse contrainte-déformation et sur l'analyse de rigidité.
Les boulons précontraints sont des boulons spéciaux utilisés dans les structures en acier pour générer une force de serrage élevée entre les composants structuraux connectés. Cette force de serrage provoque un frottement entre les composants structurels, ce qui permet le transfert des forces.
Fonctionnalité
Les boulons précontraints sont vissés avec un certain moment de rotation, générant ainsi une force de traction. Cette force de traction est transférée aux composants connectés et se traduit par une force de serrage élevée. La force de serrage empêche l’assemblage de se desserrer et assure une transmission fiable des forces.
Avantages
Calcul et vérification
Le calcul des boulons précontraints est effectué dans RFEM à l'aide du modèle d'analyse EF généré par le module complémentaire « Assemblages acier ». Il prend en compte la force de serrage, la friction entre les composants structuraux, la résistance au cisaillement des boulons et la capacité portante des composants structuraux. La vérification est effectuée selon la norme DIN EN 1993-1-8 (Eurocode 3) ou selon la norme américaine ANSI/AISC 360-16. Le modèle d'analyse créé, y compris les résultats, peut être enregistré et utilisé comme un modèle RFEM indépendant.
Le module complémentaire Assemblages acier permet de calculer des assemblages de barres avec des sections composées. De plus, vous pouvez effectuer des vérifications d'assemblage pour presque toutes les sections à parois minces dans la bibliothèque de RFEM.
Accéder à la vidéo explicative
Dans la configuration pour l'ELU de la vérification des assemblages acier, vous avez la possibilité de modifier la déformation plastique ultime des soudures.
