Intégration des objets dans une surface

La détection automatique des objets intégrés dans une surface ne fonctionne pas. Lorsque vous essayez de les intégrer manuellement dans la surface, un message apparaît indiquant que les lignes ou les ouvertures ne se trouvent pas dans la surface.


Réponse:

Dans le cas de structures importées ou de surfaces inclinées dans l'espace, il arrive souvent que les nœuds présentent des imprécisions. Par défaut, RFEM permet une imprécision de 0,5 mm. Si cette imprécision est dépassée, les éléments nœuds, lignes et ouvertures ne sont plus ajoutés automatiquement.

La même imprécision est tolérée, même pour les surfaces courbes (quadrangulaire).

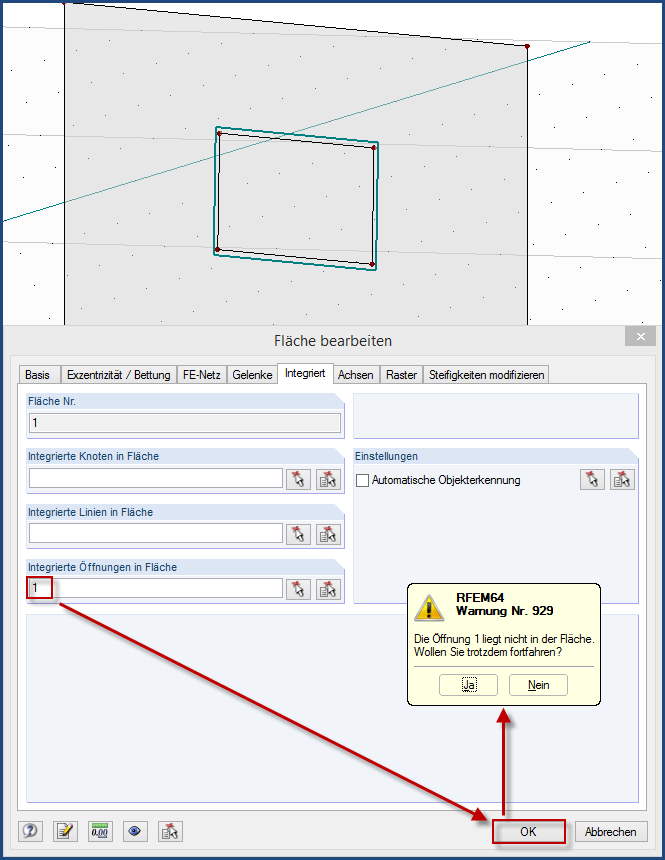

Wird nun dennoch versucht, die Elemente händisch in die Fläche zu integrieren (Fläche bearbeiten → Registerkarte "Integriert"), so erscheint eine entsprechende Warnmeldung 929 bezüglich außerhalb der Fläche liegenden Elemente.

Durch eine Erhöhung des Toleranzbereiches über "Extras → Modell regenerieren" kann zwar die Erkennung der integrierten Elemente erzwungen werden, führt dann in der Regel jedoch zu einem verzerrten FE-Netz und somit auch zu Unstetigkeitsstellen in der FEM-Berechnung.

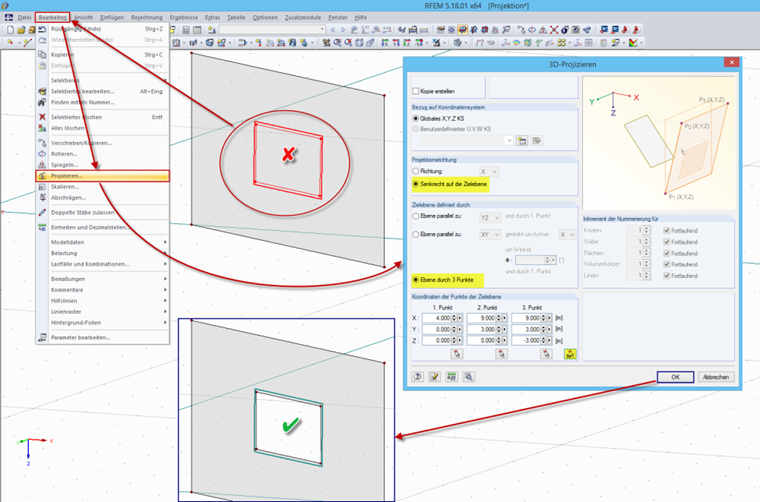

Die Problematik lässt sich bei ebenen Flächen mittels der Funktion "Bearbeiten → Projizieren" bereinigen. Pour ce faire, vous devez d'abord sélectionner les éléments correspondants. Ils sont ensuite projetées sur le plan souhaité et peuvent être reconnus automatiquement.
