Définissez plusieurs cas de charge pour générer une charge mobile. Chaque cas de charge doit correspondre à une certaine position de la charge mobile dans la structure.

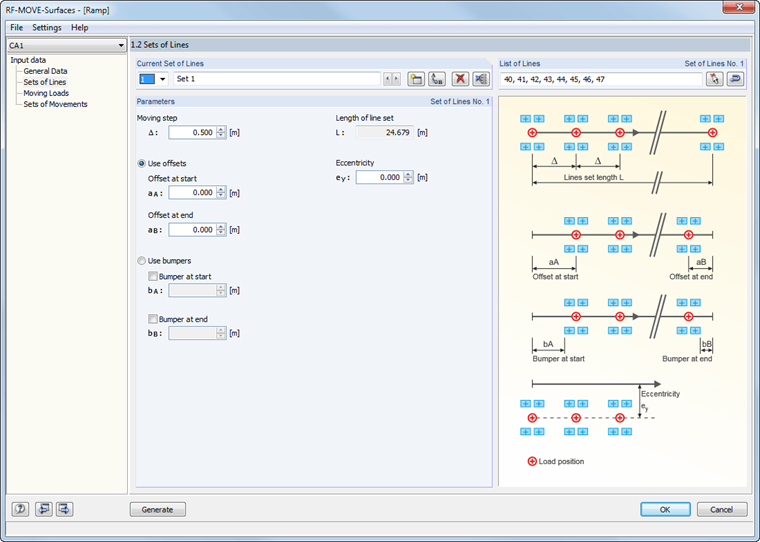

Les modules additionnels RF-MOVE pour RFEM 5 et RSMOVE pour RSTAB 8 permettent de générer facilement des cas de charge et positions de charge sur une barre. RF-MOVE Surfaces pour RFEM 5 permet également de créer des cas de charge à partir de charges mobiles sur des surfaces (voir la figure ci-contre).
M. Baumgärtel fournit un support technique aux clients de Dlubal Software.
Base de connaissance
Base de connaissance
Foire aux questions (FAQ)
Fonctionnalité de produit
RF-MOVE/RSMOVE n'affiche pas de tableaux de résultats : les cas de charge générés et les charges qu'ils contiennent sont contrôlés dans RFEM/RSTAB. Les descriptions des différentes positions de charge mobiles sont générées à partir du numéro de pas de charge correspondant.
Les descriptions des cas de charge peuvent en outre être modifiées dans RFEM/RSTAB. Toutes les entrées tabulaires peuvent être exportées vers MS Excel.
Plusieurs cas de charge peuvent être créés en un clic. Les numéros des cas de charge et des combinaisons de résultats générés sont affichés à titre informatif.
Les ensembles de barres avec charges mobiles sont sélectionnés graphiquement dans le modèle RFEM/RSTAB. Vous pouvez appliquer plusieurs types de charges différentes sur un même ensemble de barres.
En précisant la première position de charge, vous pouvez afficher avec précision la charge entrant la poutre de la barre continue. De même, il est possible de préciser si une charge mobile peut se déplacer au-delà de l'extrémité de la barre continue (pont) ou non (rail de grue).
L'incrément des positions de charge individuelles est déterminé par le nombre de cas de charge générés pour RFEM/RSTAB. Vous pouvez également ajouter des charges à des cas de charge RFEM/RSTAB déjà existants afin d'éviter toute superposition supplémentaire. Plusieurs types de charges sont possibles, comme des charges concentrées, linéiques, trapézoïdales et autres.
Les charges peuvent être appliquées dans les directions locale ou globale. L'application peut se rapporter à la longueur réelle de barre ou à la projection dans une direction globale.
