30.05.2024
043093

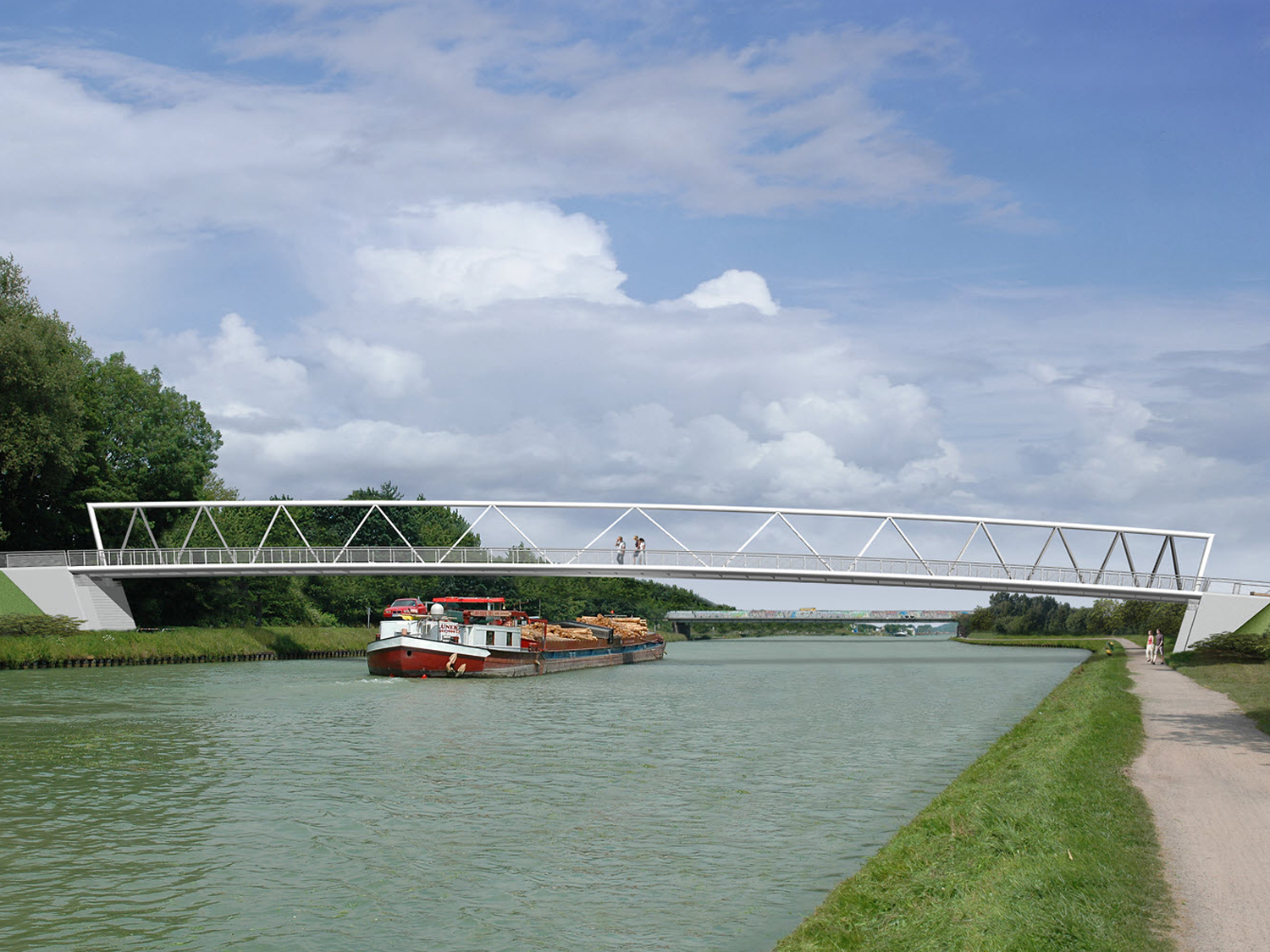

Passerelle piétonne du Prozessionsweg au-dessus du canal Dortmund-Ems à Münster (visualisation) | © Keipke Architekten BDA
30.05.2024
043094
Pont de processus au-dessus du canal Dortmund-Ems à Münster (visualisation) | © Keipke Architekten BDA
30.05.2024
043095
Pont avec treillis externe incliné (visualisation) | © Keipke Architekten BDA
30.05.2024
043111

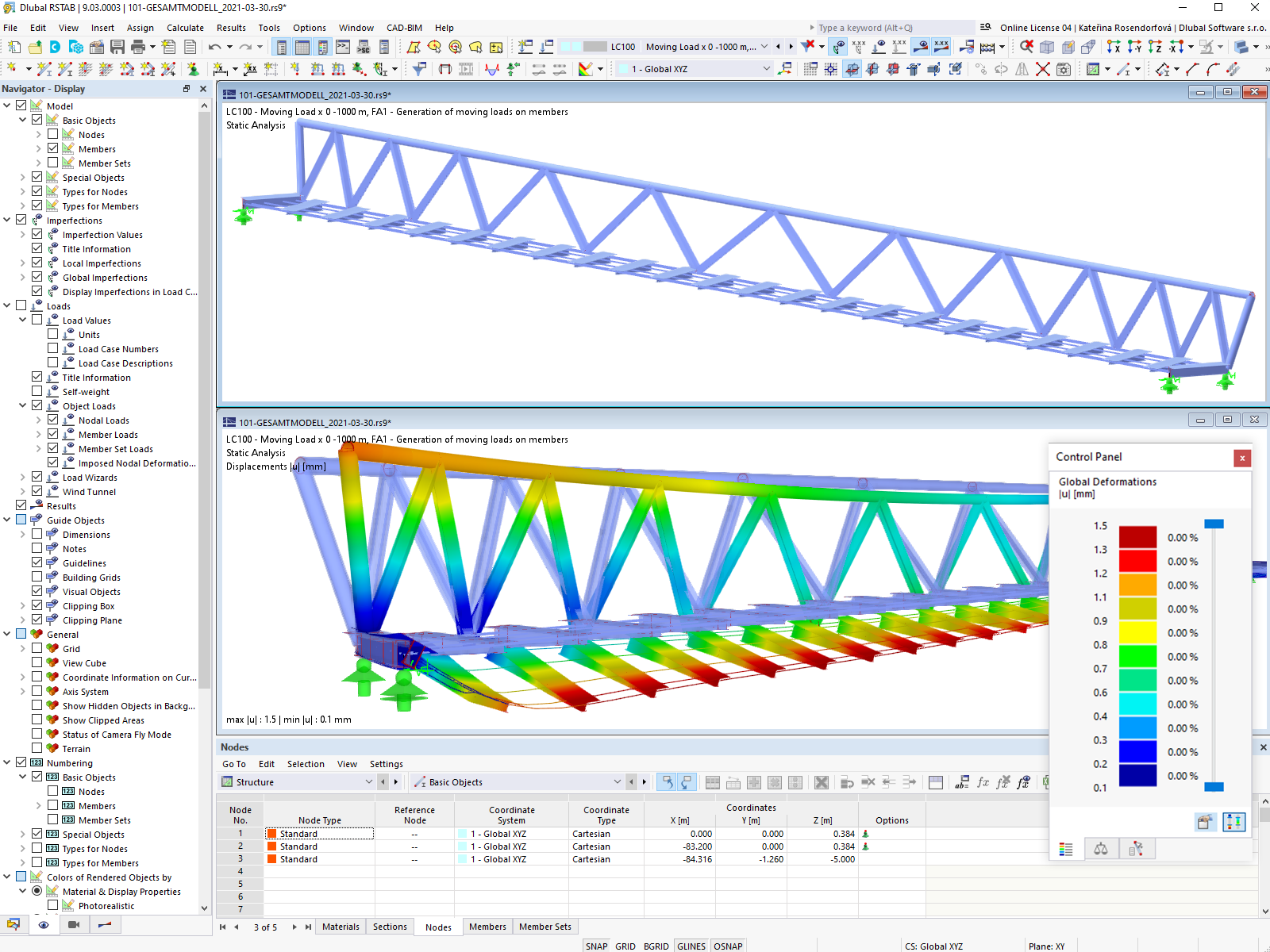

Modèle RSTAB de la passerelle piétonne du Prozessionsweg au-dessus du canal Dortmund-Ems à Münster, Allemagne | © GRBV Ingenieure im Bauwesen GmbH & Co. KG
Modèle 3D
Non disponible au téléchargement
Projet client / vue uniquement
En savoir plus sur le modèle 3D
Spécifications
| Nombre de nœuds | 202 |
| Nombre de lignes | 338 |
| Nombre de barres | 338 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 63 |
| Nombre de combinaisons de charges | 3 |
| Nombre de combinaisons de résultats | 23 |
| Poids total | 224,943 t |
| Dimensions (métrique) | 86,416 x 5,384 x 4,762 m |
| Dimensions (impériales) | 283.52 x 17.66 x 15.62 feet |
30.05.2024
043115
Modèle RFEM de la culée du pont en béton armé avec fondation sur pilier | © GRBV Ingenieure im Bauwesen GmbH & Co.KG
Modèle 3D
Non disponible au téléchargement
Projet client / vue uniquement
En savoir plus sur le modèle 3D
Spécifications
| Nombre de nœuds | 86 |
| Nombre de lignes | 83 |
| Nombre de barres | 30 |
| Nombre de surfaces | 7 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 14 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 5 |
| Poids total | 350,180 t |
| Dimensions (métrique) | 12,806 x 9,800 x 7,400 m |
| Dimensions (impériales) | 42.01 x 32.15 x 24.28 feet |
