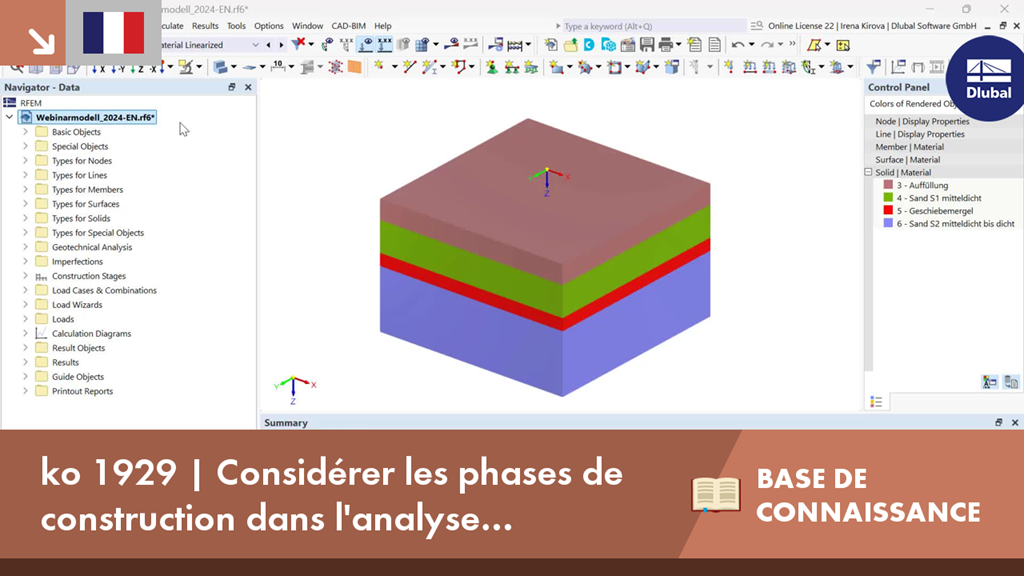

Cette vidéo montre la considération des phases de construction dans l'analyse géotechnique dans RFEM 6.
KB 1929 | Considérer les phases de construction dans l’analyse géotechnique

L'objectif de cet article technique est de réaliser une vérification selon la méthode de calcul générale de l'Eurocode 2 à l'aide d'un exemple de poteau en béton armé.




Le type de barre « Ancrage » est désormais disponible dans le module complémentaire Analyse géotechnique. Il vous permet d’entrer les paramètres de la partie de la barre de traction ainsi que du scellement de l’ancrage et est supporté dans le solide de sol.

Le type de barre « Pieu » intégré dans le solide de sol est désormais disponible dans le module complémentaire Analyse géotechnique. Les types de résistance de pieu sont créés pour le pieu. Ils définissent les paramètres de la résistance au frottement latéral et à la pression à l’extrémité du pieu.
Le pieu est ensuite ancré dans le solide de sol adjacent en considérant les caractéristiques de résistance résultant des paramètres de frottement latéral et de pression maximale.

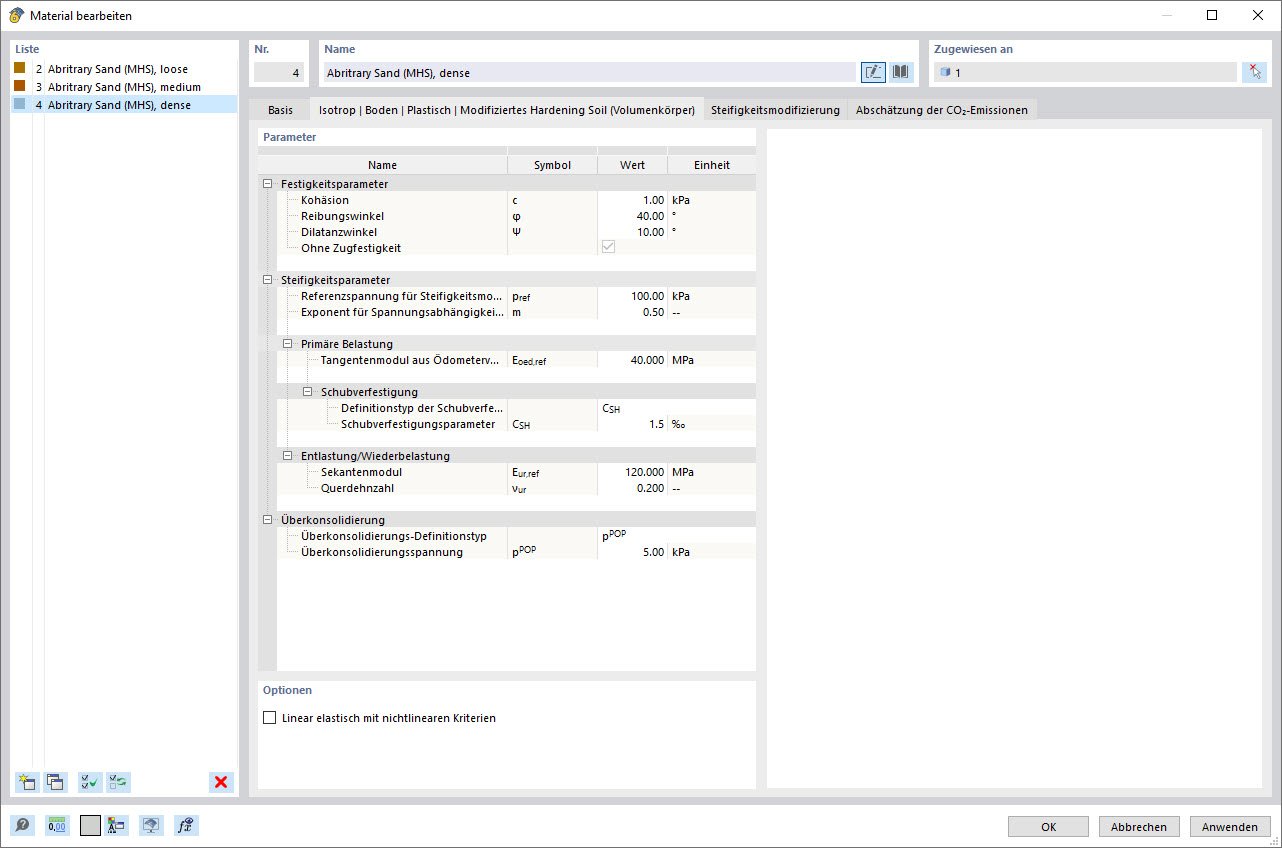

Le modèle de matériau de haute qualité « Modèle de sol de durcissement modifié » est disponible dans le module complémentaire Analyse géotechnique. Ce modèle de matériau convient à de nombreuses classes de sols et est capable de représenter de manière appropriée les propriétés suivantes du sol réel.
- Dépendance à la contrainte de la rigidité du sol
- Dépendance à la trajectoire de charge de la rigidité du sol
- Déformations plastiques avant même que la condition limite ne soit atteinte
- Augmentation de la résistance au cisaillement avec raffinement du maillage croissant
- Augmentation de la limite d’élasticité avec augmentation de la contrainte jusqu’à la condition d’élasticité limite
- Critère d’échec selon Mohr-Coulomb
Pour en savoir plus sur ce modèle de matériau et la définition de l’entrée dans RFEM, consultez le chapitre correspondant du manuel en ligne du module complémentaire Analyse géotechnique.

Une sortie graphique et tabulaire des résultats pour les déformations, les contraintes et les déformations vous aide à déterminer les solides de sol. Pour ce faire, des critères de filtre spéciaux vous permettent de sélectionner des résultats spécifiques.
Le programme ne vous laisse pas seul avec les résultats. Si vous souhaitez évaluer graphiquement les résultats dans les solides de sol, des objets repères sont disponibles. Définissez les plans de coupe, par exemple. Vous pouvez ainsi afficher les résultats correspondants à n'importe quel niveau du solide de sol.
Vous pouvez même faire plus que cela ! L'utilisation de coupes de résultats et de boîtes de coupe facilite l'analyse graphique du solide de sol.
