Descarga aquí el modelo de un tejadillo que considera las cargas de viento basadas en RWIND 2. Se usó de manera práctica en el seminario web gratuito "Generación de cargas de viento mediante CFD en RWIND 2" el 3 de marzo de 2022. Este modelo está diseñado para programas de elementos finitos como RFEM y admite la realización de simulaciones de viento CFD utilizando OpenFOAM para túneles de viento digitales.
Modelo utilizado en
Total
Esta página tiene 0 valoraciones de usuarios.
| 5 estrellas | ||
| 4 estrellas | ||
| 3 estrellas | ||
| 2 estrellas | ||
| 1 estrella |

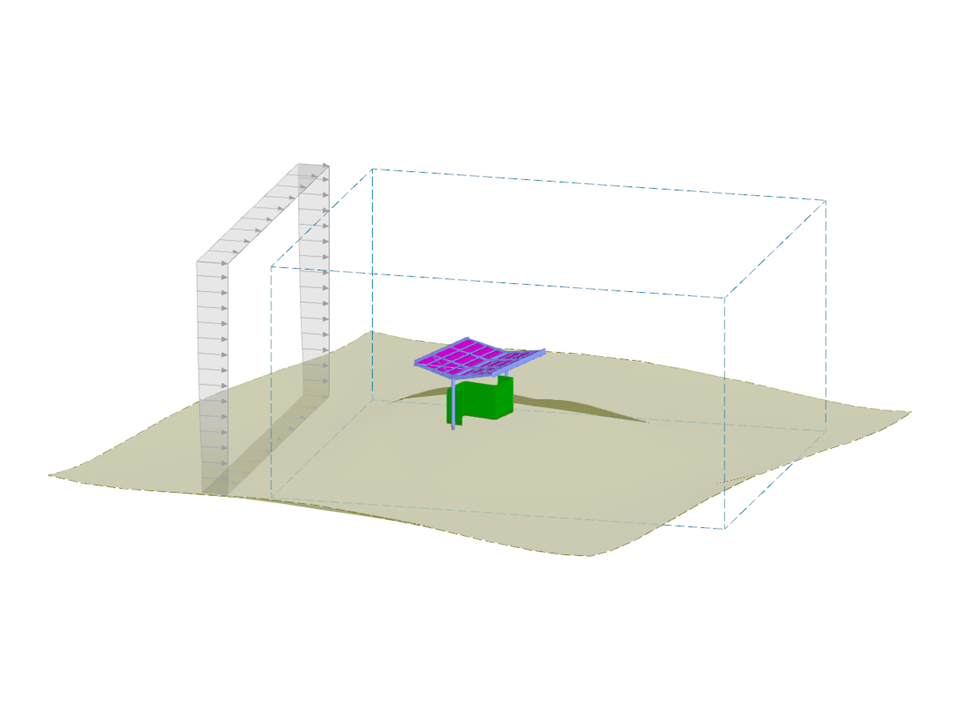

Marquesina con carga de viento RWIND 2
| Número de nudos | 38 |
| Número de líneas | 35 |
| Número de barras | 35 |
| Número de superficies | 2 |
| Número de sólidos | 0 |
| Número de casos de carga | 9 |
| Número de combinaciones de carga | 23 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 2,039 t |
| Dimensiones (métricas) | 6,000 x 4,500 x 5,000 m |
| Dimensiones (imperiales) | 19.69 x 14.76 x 16.4 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
