Stáhněte si zde model ocelové haly a otevřete ho v programu RFEM pro výpočty metodou konečných prvků.
Tento model jsme použili v bezplatném webináři „Nejčastější chyby uživatelů v programech RFEM a RSTAB“, který byl pořádán 28. ledna 2021 v němčině (4. února 2021 v angličtině).
Model použitý v

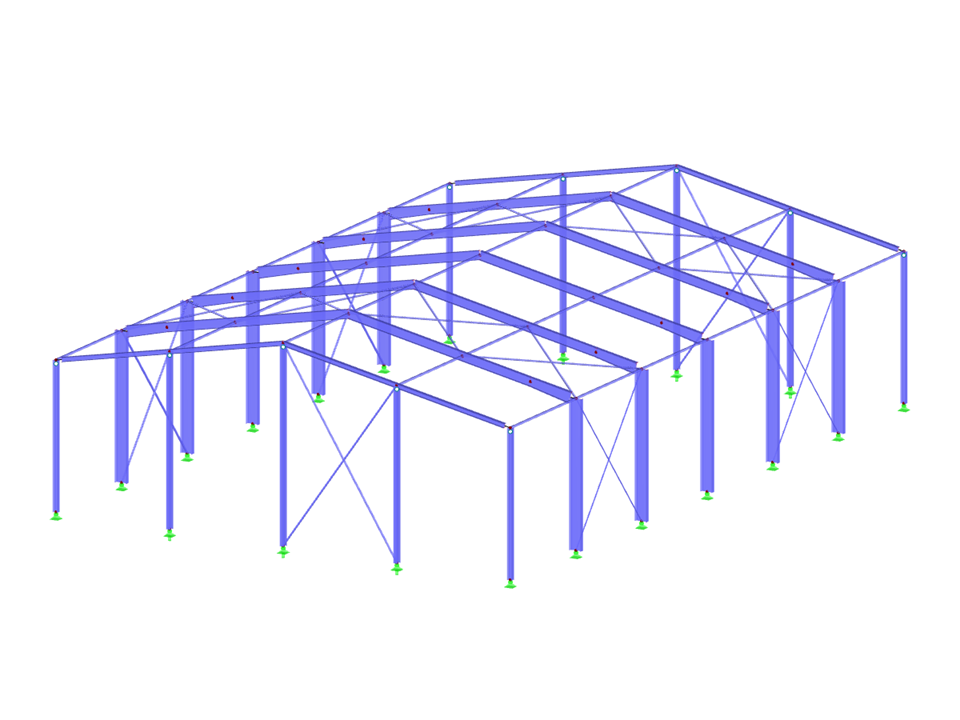

Ocelová hala s automaticky generovanými zatíženími větrem
| Počet uzlů | 65 |
| Počet linií | 116 |
| Počet prutů | 116 |
| Počet zatěžovacích stavů | 1 |
| Celková hmotnost | 18,558 t |
| Rozměry (metrické) | 20,117 x 30,117 x 8,058 m |
| Rozměry (imperiální) | 66 x 98.81 x 26.44 feet |
| Verze programu | 5.24.02 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
