Scarica qui il modello di un capannone in acciaio e aprilo con il programma agli elementi finiti RFEM.
Questo modello è utilizzato nel webinar gratuito 'Gli errori più comuni degli utenti con RFEM e RSTAB' presentato nella versione tedesca il 28 gennaio 2021 (4 febbraio 2021, in inglese).
Modello utilizzato in

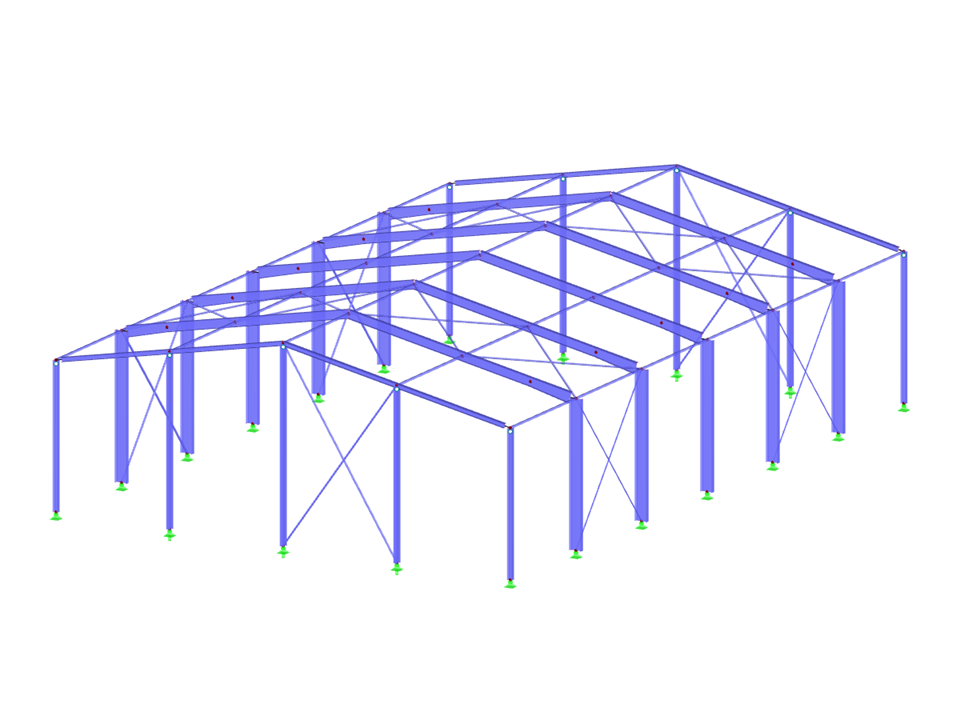

Capannone in acciaio con carichi del vento generati automaticamente
| Numero di nodi | 65 |
| Numero di linee | 116 |
| Numero di aste | 116 |
| Numero di casi di carico | 1 |
| Peso totale | 18,558 t |
| Dimensioni (metriche) | 20.117 x 30.117 x 8.058 m |
| Dimensioni (imperiali) | 66 x 98.81 x 26.44 feet |
| Versione del programma | 5.24.02 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
