Odpověď:

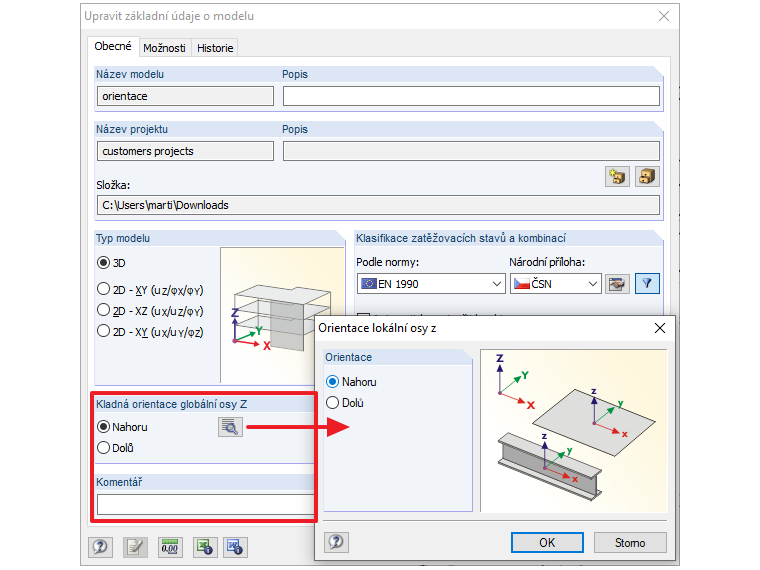

Znaménková konvence závisí na orientaci lokální osy z. V základních údajích je možné definovat jejich orientaci (viz Obrázek 01).
Pokud je globální osa Z orientována směrem dolů, lokální osa z se automaticky orientuje také směrem dolů. Není možné ji orientovat směrem nahoru. Pokud je globální osa Z stále orientována nahoru, má uživatel možnost určit orientaci lokální osy z nahoru nebo dolů.

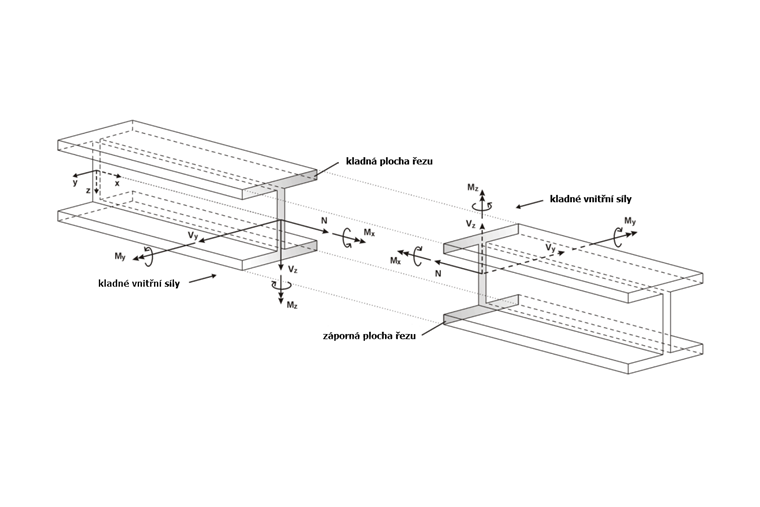

Pokud je v základních údajích nastavena orientace lokální osy z dolů , platí následující:
- Das Biegemoment My ist positiv, wenn an der positiven Stabseite (in Richtung der Achse z) Zugspannnungen entstehen. Mz ist positiv, wenn an der positiven Stabseite (in Richtung der Achse y) Druckspannungen die Folge sind. Znaménka krouticích momentů, normálových a posouvajících sil odpovídá obvyklým konvencím. Tyto vnitřní síly jsou kladné, pokud působí v kladném směru na kladné straně řezu.
Ist die lokale z-Achse in den Basisangaben nach oben ausgerichtet, gilt:
- Das Biegemoment My ist positiv, wenn an der positiven Stabseite (in Richtung der Achse z) Druckspannnungen entstehen. Mz ist positiv, wenn an der positiven Stabseite (in Richtung der Achse y) Zugspannungen die Folge sind. Definice znamének krouticích momentů a normálových sil odpovídá obvyklým konvencím. Tyto vnitřní síly jsou kladné, pokud působí v kladném směru na kladné straně řezu. Příčné síly jsou kladné, pokud působí na kladné straně řezu v záporném směru.
