Aktivace modulu RF-/STEEL Warping Torsion

Jak mohu aktivovat nebo spustit modul RF-/STEEL Warping Torsion?

Odpověď:

Modul RF-/STEEL Warping Torsion je rozšíření modulu RF-/STEEL EC3. Modul RF-/STEEL Warping Torsion se aktivuje přímo v sekci Detaily přídavného modulu RF-/STEEL EC3 (viz obrázek). V důsledku toho se dialogy odpovídajícím způsobem upraví. Protože je tento modul vhodný pouze pro sady prutů, nelze pro posouzení vybrat žádné pruty.

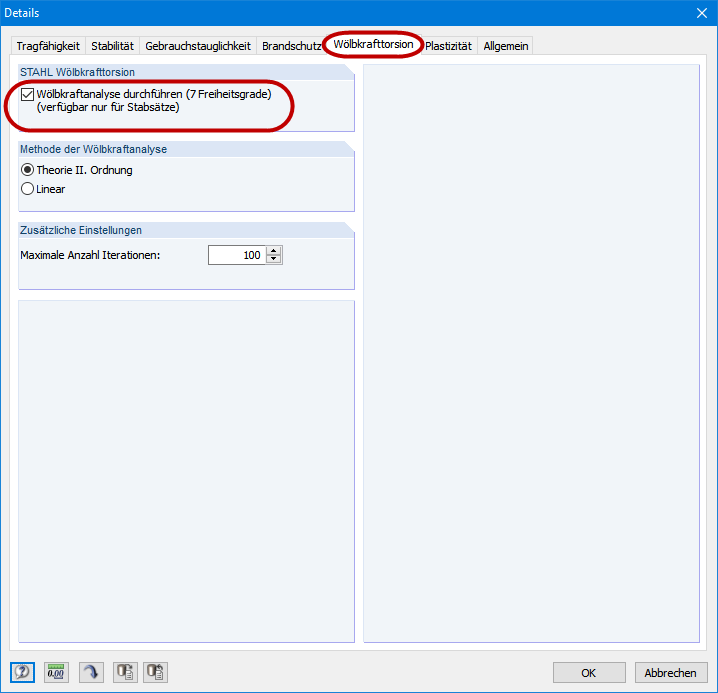

Aktivace modulu RF-/STEEL Warping Torsion
Aktivace modulu RF-/STEEL Warping Torsion
  • Mia: AI asistentka
  • Nejnovější FAQ
Videa
Modely ke stažení
Články z databáze znalostí
Parametry pro výpočet zatížení na prut
V tomto příspěvku se zabýváme posouzením stability střešní vaznice, která je pro co nejnižší výrobní náklady bez výztuh připojena pomocí šroubového spoje na dolní pásnici.
Konstrukce a zatížení
V našem příspěvku porovnáme kritickou sílu pro klopení nebo případně kritický moment vzpěru nosníku o jednom poli stanovené při posouzení stability různými metodami.
Zatěžovací stav 1

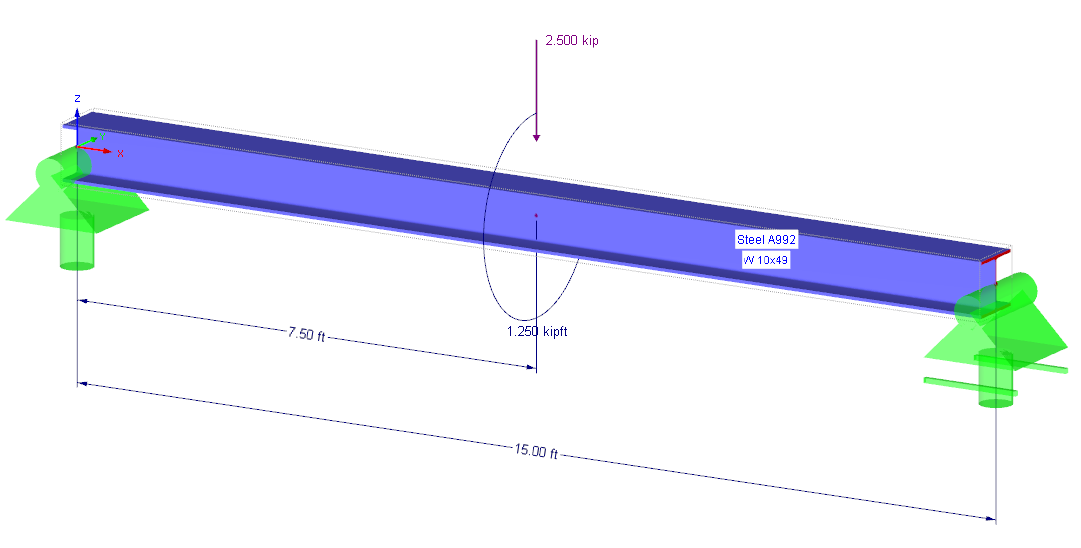

Anhand eines Verifikationsbeispiels soll die Bemessung eines torsionsbeanspruchten Trägers nach AISC Design Guide 9 gezeigt werden. Die Bemessung erfolgt mit dem Zusatzmodul RF-STAHL AISC und der Modulerweiterung RF-STAHL Wölbkrafttorsion mit sieben Freiheitsgraden.
Festlegung der 'Grenzwerte für den Stabilitätsnachweis'
Verzí X.11 byly přepracovány možnosti filtrování malých tlakových sil, respektive momentů pro posouzení stability v přídavném modulu RF‑/STEEL EC3. Úprava těchto možností filtrování v záložce "Stabilita" dialogu "Detaily" umožňuje transparentní práci v modulu, protože jsou nyní nezávislé na posouzení.
Screenshoty
Funkce programů
Stabilitätsnachweis inkl. Wölbkrafttorsion in RF-/STAHL AISC

Integrované modulové rozšíření RF-/STEEL Warping Tosion umožňuje provádět v přídavném modulu RF-/STEEL AISC posouzení podle návrhového průvodce Steel Design Guide 9.

Výpočet probíhá podle teorie vázaného kroucení se 7 stupni volnosti. Lze tak realisticky posoudit stabilitu konstrukce včetně kroucení.

Přídavný modul RF-/STEEL Plasticity pro RFEM/RSTAB | Plastické posouzení průřezů
  • Použitelné pro pruty definované jako sady prutů
  • Výpočet zohledňující 7 směrů deformací (ux, uy, uz, φx, φy, φz, ω) nebo 8 vnitřních sil (N, Vu, Vv, Mt,pri, Mt,sec, Mu, Mv, Mω)
  • Nelineární posouzení podle teorie druhého řádu
  • Zadávání imperfekcí
  • Výpočet součinitelů kritického zatížení i vlastních tvarů vybočení a jejich zobrazení (včetně deplanace)
  • Integrace do navrhování prutů v přídavném modulu RF‑/STEEL EC3 a RF-/STEEL AISC
  • Použitelné pro všechny tenkostěnné ocelové průřezy

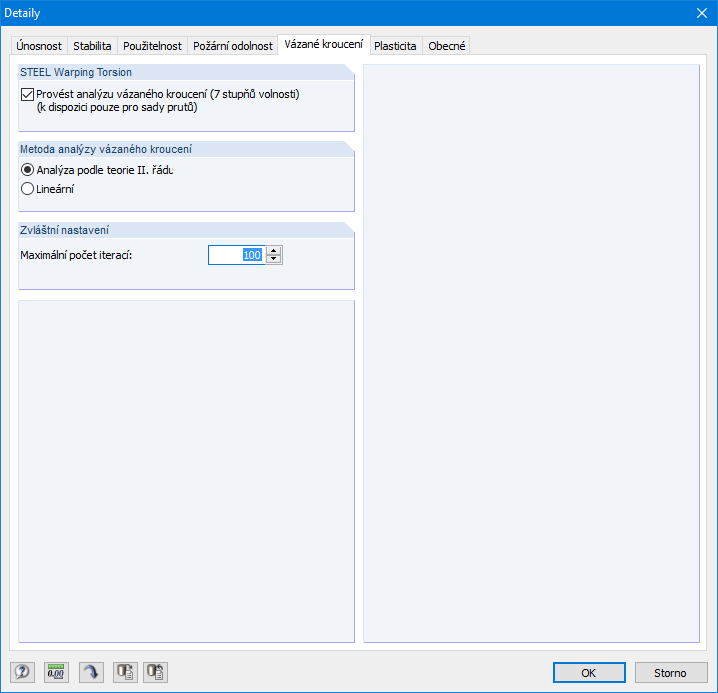

Aktivace rozšíření RF-/STEEL Warping Torsion v modulu RF-/STEEL EC3

Protože je modul RF-/STEEL Warping Torsion plně integrován do modulů RF-/STEEL AISC a RF-/STEEL EC3, zadávají se údaje stejným způsobem jako pro obvyklé posouzení v těchto modulech. Je potřeba pouze vybrat možnost „Provést analýzu vázaného kroucení“ v dialogu Detaily (viz obrázek). V dialogu lze také zadat maximální počet iterací.

Analýza vázaného kroucení se provádí u sad prutů v přídavných modulech RF-/STEEL AIS a RF-/STEEL EC3. Můžeme pro ně stanovit okrajové podmínky jako jsou uzlové podpory nebo klouby na koncích prutů.
Pro nelineární výpočet lze také zadat imperfekce.

Darstellung der Querschnittsverwölbung eines U-Profiles

Výsledky analýzy deplanace se zobrazí v modulu RF-/STEEL EC3 a RF-/STEEL AISC obvyklým způsobem. Kromě dalších výsledků obsahují příslušné výstupní tabulky kritické deplanační a torzní hodnoty, vnitřní síly a shrnutí posouzení.

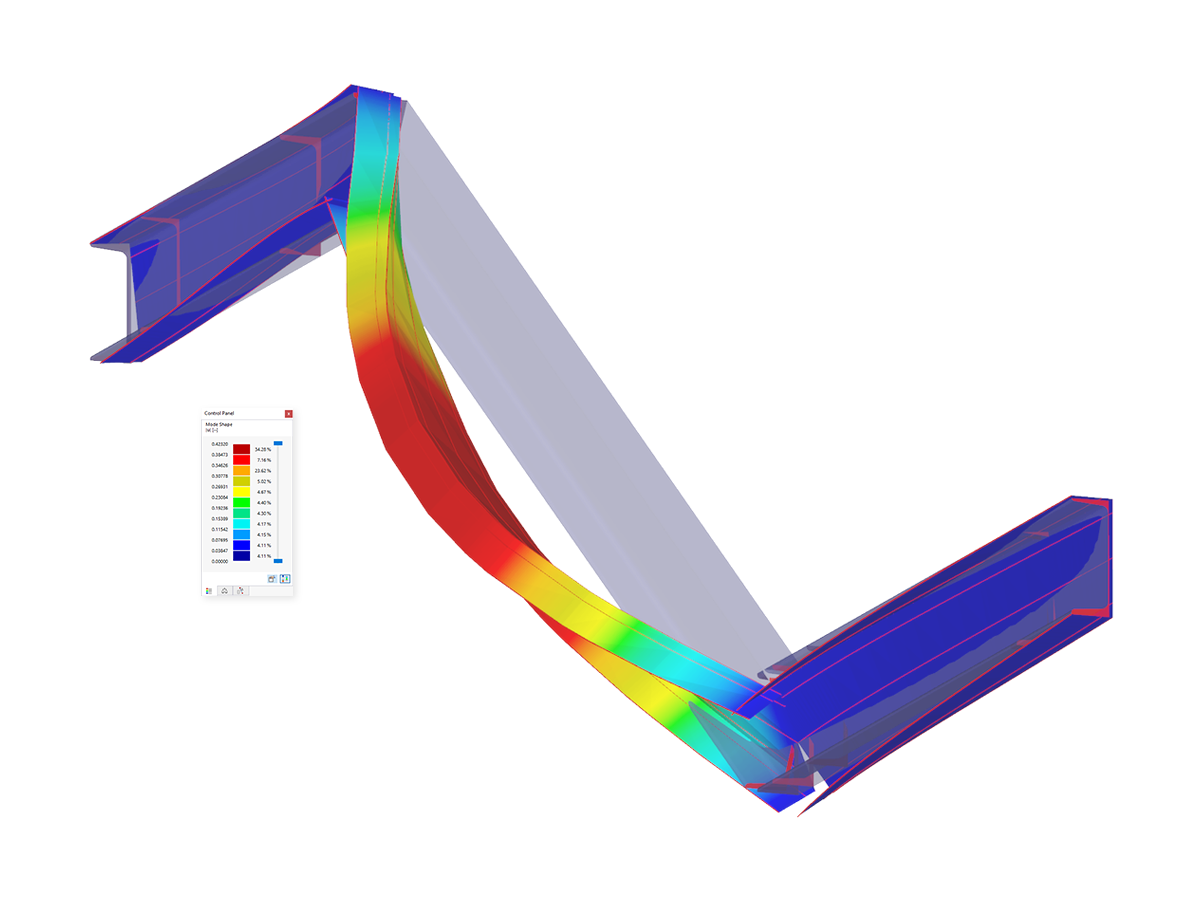

Grafické zobrazení vlastních tvarů (včetně deplanací) umožňuje realisticky vyhodnotit chování při vzpěru.
