Stáhněte si zde model ocelové haly s vaznicemi z profilů Z tvarovaných za studena a otevřete ho v programu RSTAB pro prutové konstrukce.
Tento model byl použit v bezplatném webináři 'Posouzení ocelových profilů tvarovaných za studena podle Eurokódu 3', který se konal 30. dubna 2020.
- Kalendář ocelových konstrukcí 2020 | Online
- Posouzení profilů tvarovaných za studena podle Eurokódu 3
- Eurokód 3 | Posouzení ocelových konstrukcí - teorie a praktické příklady podle DIN EN 1993-1-1
- Tipy a triky k použití navigátoru a tiskového protokolu v RFEMu
- Posouzení ocelových profilů tvarovaných za studena podle Eurokódu 3

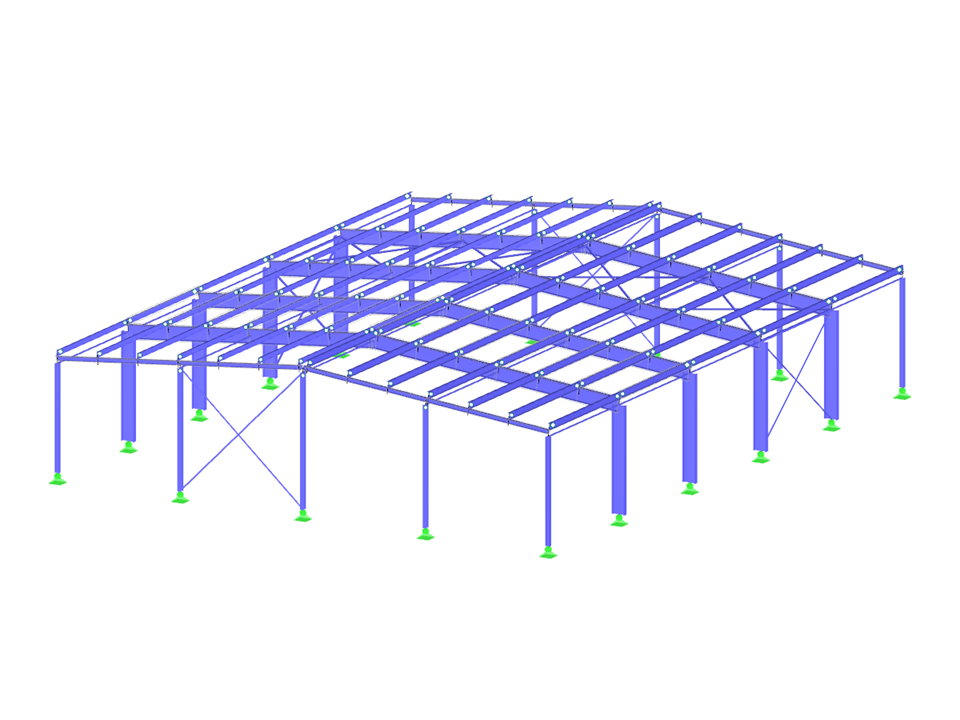

Ocelová hala s vaznicemi z profilů Z tvarovaných za studena a posouzení podle EC 3 s britskou národní přílohou
Počet uzlů | 121 |
Počet prutů | 225 |
Počet zatěžovacích stavů | 9 |
Počet kombinací zatížení | 38 |
Počet kombinací výsledků | 2 |
Celková hmotnost | 16,369 t |
Rozměry (metrické) | 20,500 x 25,500 x 5,598 m |
Rozměry (imperiální) | 67.26 x 83.66 x 18.37 feet |
Verze programu | 8.23.00 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
