Descargue el modelo de una nave de acero con secciones en Z conformadas en frío como correas y ábralo con el software de análisis de estructuras de barras RSTAB.
Este modelo se ha utilizado en el seminario web gratuito 'Diseño de secciones de acero conformadas en frío según el Eurocódigo 3' del 30 de abril de 2020.
- Día 2020 del calendario de la construcción en acero | En línea
- Diseño de secciones de perfiles de acero conformados en frío según el Eurocódigo 3
- Eurocódigo 3 | Estamos disponibles por teléfono o correo electrónico.
- Consejos y trucos usando el navegador y el informe en RFEM
- Diseño de secciones de perfiles de acero conformados en frío según el Eurocódigo 3

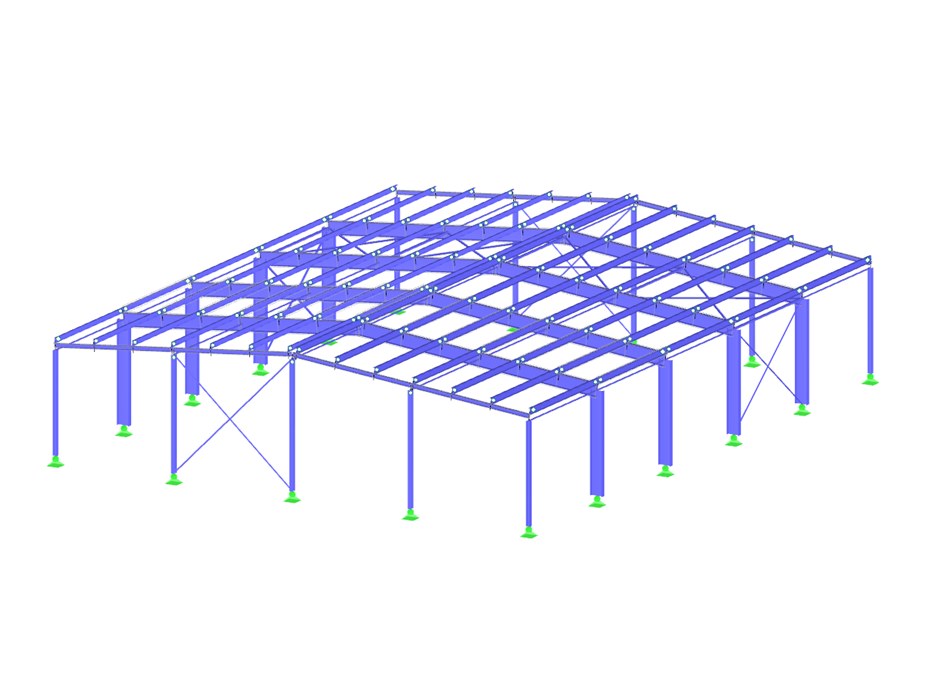

Sala de acero con secciones en Z conformadas en frío como correas y diseño según EC 3 con anexo nacional británico
Número de nudos | 121 |
Número de barras | 225 |
Número de casos de carga | 9 |
Número de combinaciones de carga | 38 |
Número de combinaciones de resultados | 2 |
Peso completo | 16.369 t |
Dimensiones (métricas) | 20,500 x 25,500 x 5,598 m |
Dimensiones (imperiales) | 67.26 x 83.66 x 18.37 feet |
Versión del programa | 8.23.00 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
