所有结果都可以通过数值和图形方式进行分析,并且可视化。 选择功能有助于目标评估。
![知识库 001875 | AISC 341-22 RFEM 6 中可弯矩性系杆件设计](/zh/webimage/047794/3736755/im01.jpg?mw=512&hash=33697d419a0e8a96b738e8e2e97fae057743a108)
![知识库 001761 | ...](/zh/webimage/034236/3383734/Image_1.png?mw=512&hash=e291c1e4af5953551bde5d9d71f599f36ae2e3f7)
![知识库 001767 | AISC 341-16 在 RFEM 6 中的弯矩框架杆件设计](/zh/webimage/034944/3400296/11.png?mw=512&hash=34cee10711e3f971f820be435910cf1365277cb9)
![知识库 001768 | AISC 341-16 RFEM 6 中的弯矩框架连接强度](/zh/webimage/034516/3391609/Result.png?mw=512&hash=f0621777339b8f63b334b9d11f44f77f58603014)
![Querschnittsprogramm DUENQ | Querschnittswerte dünnwandiger Profile, elastische und plastische Bemessung](/zh/webimage/002829/2449167/11.jpg?mw=512&hash=3cf59b02a2883df92f903cd05cfcef162d84e31c)
- 通过单元、截面、圆弧和点单元创建截面
- 可扩展数据库,包括材料特性、屈服强度和极限应力
- 开口、闭口或非连接截面的截面属性
- 由不同材料组成的截面的有效属性
- 确定角焊缝的焊缝应力
- 应力分析,包括一次和二次扭矩
- 检查 C/T 比值
- 有效截面按照
- EN 1993-1-5(包括按照 4.5 节设置纵向加劲板屈曲计算)
-
EN 1993-1-3
-
EN 1999-1-1
-
DIN 18800-2
- 截面分类按照
-
EN 1993-1-1
-
EN 1999-1-1
-
- 用于导入和导出表格的 MS Excel 接口
- 打印报告
![Querschnittswerte-Programm DUENQ | Berechnungsparameter: c/t-Teile und wirksamer Querschnitt](/zh/webimage/007238/1782679/404-de.png?mw=512&hash=ad3145093c060390f8611819249ca107d7deb8d5)
SHAPE-THIN 计算所有重要的截面属性,包括塑性极限内力。 重叠区域设置得贴近实际。 如果截面由不同的材料组成,则 SHAPE-THIN 会确定相对于参照材料的有效截面属性。

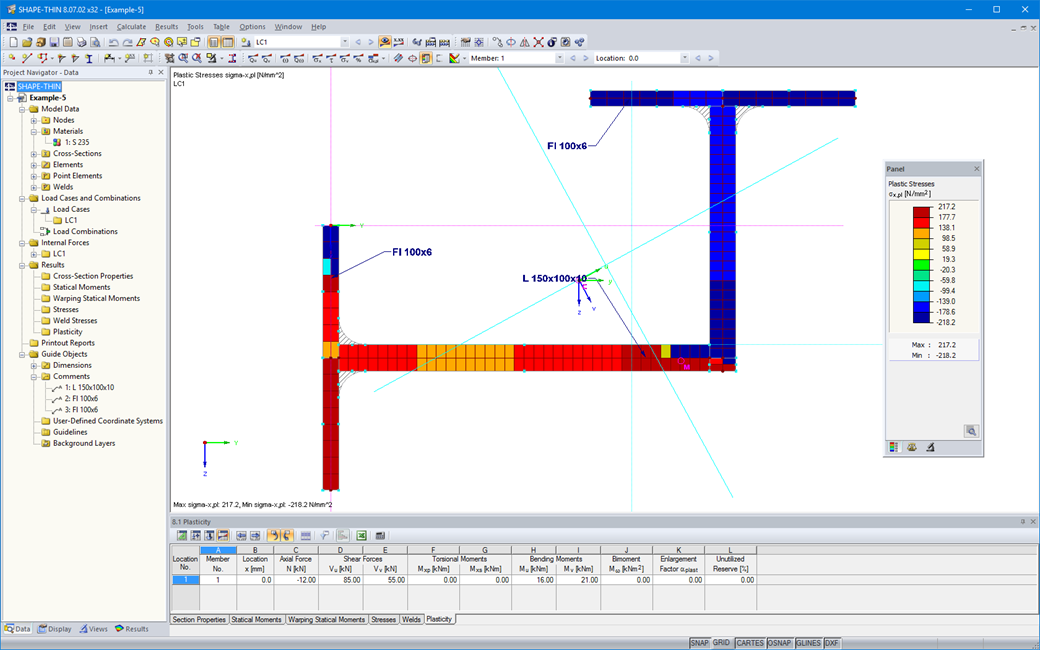

除了弹性应力分析外,您还可以对任意截面形状进行包括内力相互作用在内的塑性设计。 塑性相互作用设计按照单纯形法进行。 可以根据 Tresca 和 von Mises 来选择屈服假设。
SHAPE-THIN 按照 EN 1993-1-1 和 EN 1999-1-1 进行截面分类。 对于截面类别 4 的型钢截面,程序根据 EN 1993-1-1 和 EN 1993-1-5 确定未加劲或加劲板件的有效宽度。 对于截面类别 4 的铝型材截面,程序会根据 EN 1999-1-1 来计算有效厚度。
SHAPE‑THIN 还可以选择根据 DIN 18800 的弹性-弹性、弹性-塑性或塑性-塑性法来检查 c/t 极限值。 同一方向连接的单元的 c/t 区域会被自动识别。
![Querschnittswerte-Programm DUENQ | Globale Berechnungsparameter](/zh/webimage/007716/2211339/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
SHAPE-THIN 的截面库中包含大量的轧制截面和参数化截面, 它们之间可以相互组合或通过新建单元进行补充。 此外还可以创建由不同材料组成的截面。
提供的图形工具和功能可以让您按 CAD 程序中常用的方法来创建复杂的截面形状。 图形输入支持设置点单元、角焊缝、圆弧、参数化矩形和圆形截面、椭圆、椭圆弧、抛物线、双曲线、样条曲线 和 NURBS。 或者导入 DXF 文件用于进一步建模, 也可以使用辅助线进行建模。
此外,您还可以使用参数化输入法建模,通过改变特定的变量来输入模型和荷载数据。
单元可以通过图形方式进行划分或添加到其他对象上。 SHAPE-THIN 会自动划分单元,并通过引入虚单元提供不间断的剪力流。 对于虚单元,可以指定一个厚度来传递剪力。
