问题
是否可以使用附加模块 EC3 设计杆件组?
回复:

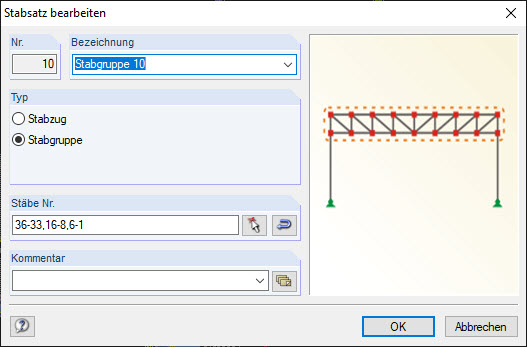

遗憾的是,杆件组不能在 STEEL EC3 中设计。 只有在设计连续连接的杆件时才能创建和选择连续杆件。
您有什么问题想问的吗?
![Visuelle Hilfen beim Definieren der Lagerbedingungen von Stabsätzen bei der Bemessung nach EN 1993-1-1 Kapitel 6.3.4](/zh/webimage/010197/468754/01-de-png.png?mw=512&hash=2551750327252c0e49d549ec0d9fb2579bfaa885)
Stabsätze werden in RF-/STAHL EC3 standardmäßig nach dem allgemeinen Verfahren (EN 1993-1-1, Kap. 6.3.4) auf Stabilität bemessen. Hierzu ist es notwendig, für das Ersatzsystem mit vier Freiheitsgraden die richtigen Lagerbedingungen zu bestimmen. Bei den heute üblichen 3D-Modellen kann man schnell die Übersicht über die Lage der Stabsätze im System verlieren.
![截面设计中扭转剪应力极限值](/zh/webimage/010266/2424139/01-en-png-png.png?mw=512&hash=6ca63b32e8ca5da057de21c4f204d41103e6fe20)
Häufig verhindern sehr kleine Torsionsmomente in den zu bemessenden Stäben bestimmte Nachweisformate. Um diese zu vernachlässigen und die Nachweise dennoch zu führen, kann man in RF-/STAHL EC3 einen Grenzwert definieren, ab dem Torsionsschubspannungen berücksichtigt werden.
![激活RF-/STEEL EC3中的焊缝设计](/zh/webimage/010282/2424269/01-en-png-png.png?mw=512&hash=6ca63b32e8ca5da057de21c4f204d41103e6fe20)
Das Zusatzmodul RF-/STAHL EC3 kann den Nachweis der Halskehlnähte für alle parametrischen, geschweißten Querschnitte der Querschnittsbibliothek führen. Hierzu muss die Option in den Detaileinstellungen des Moduls aktiviert werden. Alternativ kann auch ein Flächenmodell zur Bemessung genutzt werden.
![签署“横向荷载作用在荷载上”的符号约定](/zh/webimage/010269/2424169/01-en-png-png.png?mw=512&hash=6ca63b32e8ca5da057de21c4f204d41103e6fe20)
Hin und wieder stellt sich die Frage zur Ermittlung des richtigen Lastangriffspunktes der positiven Querlasten in RF-/STAHL EC3 und RF-/STAHL AISC.
![模块 “RFEM 6 的钢结构节点模块” | 组件库](/zh/webimage/043097/3898884/steel_joints_components.png?mw=512&hash=e4f835906155863fc7019d5043b22e553dc766f9)
- 借助大量的组件类型,例如底板和端板、腹板角钢、鳍板、节点板、加劲肋、变截面或肋,可以轻松输入典型的连接情况
- 使用普遍适用的基本组件(例如板、焊缝、螺栓、辅助平面)可以对复杂的连接情况进行建模
- 连接节点的几何尺寸图形显示,输入过程中会动态更新
- 选择不同的截面形状: 工字钢、U 形截面、角钢、T 形截面、空心截面、组合截面截面和薄壁截面
- Dlubal 中心库中带有大量程序端模板连接,包括用户自定义模板
- 根据组件之间的相对布置自动调整连接的几何形状 – 即使在随后对结构构件进行编辑的情况下
![功能 002820 | 焊缝塑性应变极限值](/zh/webimage/050344/3881226/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
在钢结构节点设计的承载能力极限状态中,您可以更改焊缝的极限塑性应变。
!["底板"组件](/zh/webimage/050345/3881657/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
使用“底板”组件可以设置底板与锚固件的连接。 Dabei werden Platten, Schweißnähte, Verankerung und Stahl-Beton-Interaktion analysiert.
![功能 002807 | 有限元分析结果的 3D 视图](/zh/webimage/049281/3861162/2024-05-01_10-32-55.png?mw=512&hash=2377d291bc20ac3d78d617b50c131614e99ac6f7)
导入对话框"考虑受力分析"显示的有限元应力分析法 (FSM) als 3D-Grafiken lassen的考虑。
