Pergunta
É possível dimensionar grupos de barras com o módulo EC3?
Resposta:

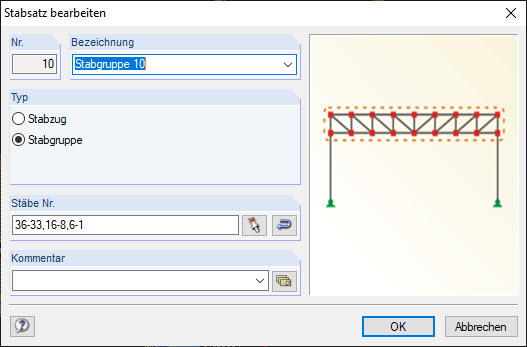

Os grupos de barras não podem ser dimensionados no STEEL EC3. No entanto, no caso de barras ligadas contínuas, é possível criar uma barra contínua e selecioná-la para o dimensionamento.
Tem alguma pergunta?
![Visuelle Hilfen beim Definieren der Lagerbedingungen von Stabsätzen bei der Bemessung nach EN 1993-1-1 Kapitel 6.3.4](/pt/webimage/010197/468754/01-de-png.png?mw=512&hash=2551750327252c0e49d549ec0d9fb2579bfaa885)
Stabsätze werden in RF-/STAHL EC3 standardmäßig nach dem allgemeinen Verfahren (EN 1993-1-1, Kap. 6.3.4) auf Stabilität bemessen. Hierzu ist es notwendig, für das Ersatzsystem mit vier Freiheitsgraden die richtigen Lagerbedingungen zu bestimmen. Bei den heute üblichen 3D-Modellen kann man schnell die Übersicht über die Lage der Stabsätze im System verlieren.
![Valor limite das tensões de corte de torção para o dimensionamento da secção](/pt/webimage/010266/2424137/01-en-png-png.png?mw=512&hash=6ca63b32e8ca5da057de21c4f204d41103e6fe20)
Häufig verhindern sehr kleine Torsionsmomente in den zu bemessenden Stäben bestimmte Nachweisformate. Um diese zu vernachlässigen und die Nachweise dennoch zu führen, kann man in RF-/STAHL EC3 einen Grenzwert definieren, ab dem Torsionsschubspannungen berücksichtigt werden.
![Ativação do dimensionamento de soldadura no RF-/STEEL EC3](/pt/webimage/010282/2424267/01-en-png-png.png?mw=512&hash=6ca63b32e8ca5da057de21c4f204d41103e6fe20)
Das Zusatzmodul RF-/STAHL EC3 kann den Nachweis der Halskehlnähte für alle parametrischen, geschweißten Querschnitte der Querschnittsbibliothek führen. Hierzu muss die Option in den Detaileinstellungen des Moduls aktiviert werden. Alternativ kann auch ein Flächenmodell zur Bemessung genutzt werden.
![Convenção de sinais para "Aplicação de cargas transversais positivas"](/pt/webimage/010269/2424167/01-en-png-png.png?mw=512&hash=6ca63b32e8ca5da057de21c4f204d41103e6fe20)
Hin und wieder stellt sich die Frage zur Ermittlung des richtigen Lastangriffspunktes der positiven Querlasten in RF-/STAHL EC3 und RF-/STAHL AISC.
![Função 002820 | Limite de deformação pástica para soldaduras](/pt/webimage/050344/3881226/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
Na configuração do estado limite último para o dimensionamento de ligações de aço, tem a opção de modificar a deformação plástica última para as soldaduras.
![Componente "Laje de base"](/pt/webimage/050345/3881657/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
O componente "Laje de base" permite dimensionar ligações de laje de base com ancoragens embutidas no betão. Neste caso, são analisadas lajes, soldaduras, ancoragens e as interações aço-betão.
![Função 002807 | Representação 3D dos resultados FSM](/pt/webimage/049281/3861162/2024-05-01_10-32-55.png?mw=512&hash=2377d291bc20ac3d78d617b50c131614e99ac6f7)
Na caixa de diálogo "Editar secção", é possível apresentar os modos de encurvadura do método de faixas finitas (FSM) como um gráfico 3D.
![Dimensionamento de aço | Vista geral do dimensionamento de um sistema resistente a forças sísmicas](/pt/webimage/048507/3803346/seismic_steel.png?mw=512&hash=1c18a83f050e74601a7300444a0d77a0246a0e02)
- Dimensionamento de cinco tipos de sistemas resistentes a forças sísmicas (SFRS): )
- Verificação da ductilidade da relação largura-espessura para almas e banzos
- Cálculo da resistência e rigidez necessárias para o contraventamento de estabilidade de vigas
- Cálculo do espaçamento máximo para contraventamento de estabilidade de vigas
- Cálculo da resistência necessária nas articulações para o contraventamento de estabilidade de vigas
- Cálculo da resistência necessária do pilar com a opção de negligenciar todos os momentos fletores, corte e torção para o estado limite de sobrerresistência
- Verificação das relações de esbelteza para pilares e contraventamentos
