Вопрос

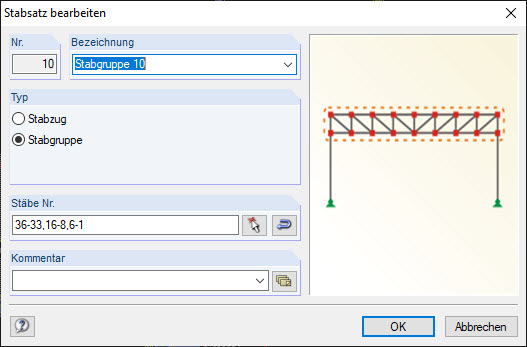

Можно ли с помощью дополнительного модуля EC3 рассчитывать группы стержней?
Ответ:
К сожалению, в STEEL EC3 нельзя рассчитать группы стержней. Непрерывный стержень можно создать и выбрать только для расчета непрерывно соединенных стержней.
У вас есть какие-нибудь вопросы?
