Question

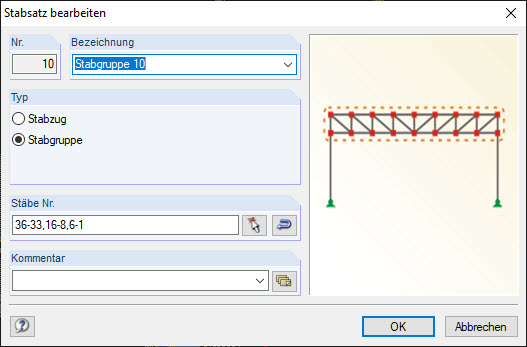

Le module EC3 permet-il de vérifier des groupes de barres ?
Réponse:
Les groupes de barres ne peuvent pas être vérifiés dans STEEL EC3. Seule une barre continue peut être créée et sélectionnée pour la vérification.
