Respuesta:

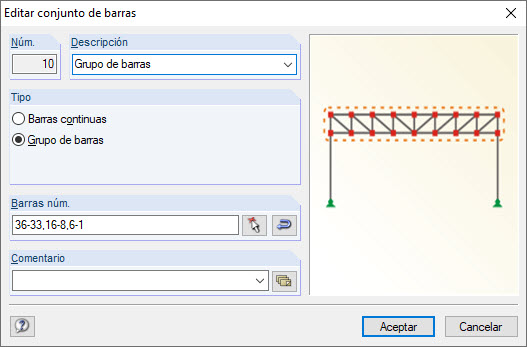

Desafortunadamente, no se pueden calcular grupos de barras en STEEL EC3. Una barra continua sólo se puede crear y seleccionar para calcular barras conectadas continuamente.
Pregunta
¿Se pueden calcular grupos de barras con el módulo EC3?
