回复:

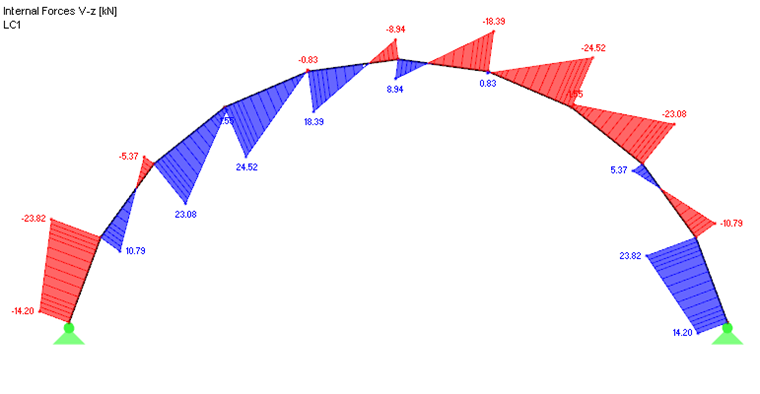

在使用分段杆件对弯曲杆件进行建模时，由于杆件具有不同的倾角，在过渡处会出现内力图不连续，但是必须满足节点平衡（见图 01）。 Werden die Sprünge zu groß, so empfiehlt es sich die Anzahl der Stabsegmente zu erhöhen, um den Knick zwischen den Stäben zueinander zu minimieren. Damit erhält man einen stetigeren und genaueren Verlauf der Schnittgrößen.

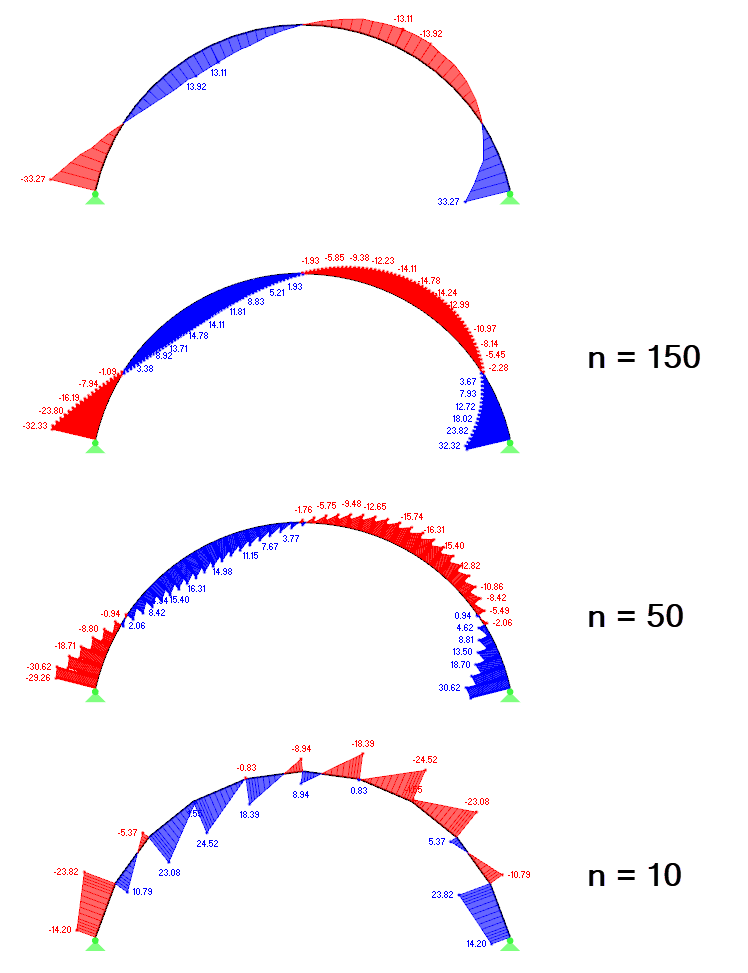

In Bild 02 werden verschiedene Varianten gegenübergestellt. Oben ist ein gekrümmter Stab in RFEM modelliert worden und gilt als Referenz. Darunter werden die Varianten mit 150,50 und 10 Stabsegmenten (n) mit deren Ergebnis dargestellt. Je feiner die Teilung der Stabsegmente, desto genauer das Ergebnis.

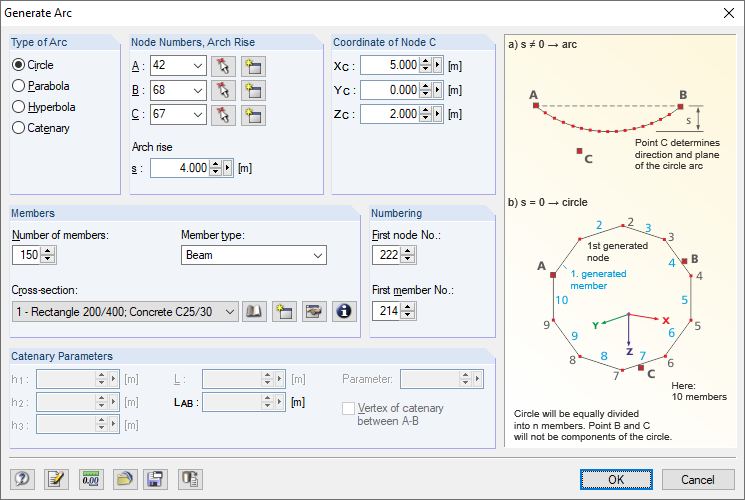

Im Menü [Extras → Modell generieren - Stäbe → Bogen] können diese Stabsegmente auch generiert werden (siehe Bild 03).
