墙体肋形支座的弹性支座

如何在墙体下部梁和天花板安装在现实中的情况下,对肋条和墙体的弹性支座进行建模? Muss für die Rippe nochmals extra eine Lagerung elastischer Art vorgesehen werden?


回复:

通常,底板只设有线支座就足够了。 Die Rippe ist ohnehin als Plattenbalken schon fester Bestandteil der Decke.

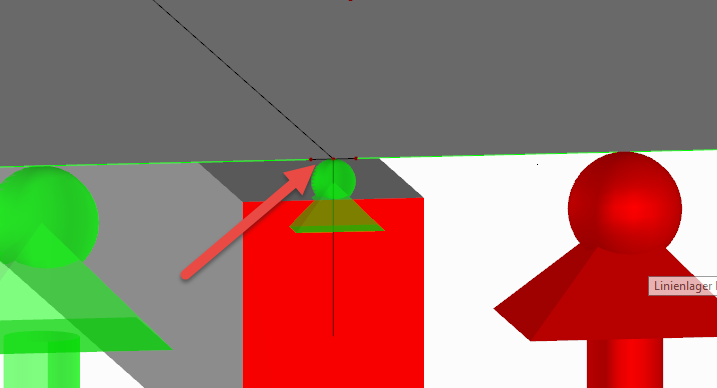

Will man dennoch den Stab mit einem Knotenlager entsprechend lagern, könnte man die Linie kurz vor der Rippe teilen und das Linienlager am übrigen Stück entfernen. Mit dieser Methode würde auch kein Warnhinweis bei der Berechnung angezeigt werden, dass am Knoten gleichzeitig ein Knotenlager und ein Linienlager vorliegt.

Zum Thema "Unterzug" finden Sie einige interessante Fachbeiträge auf unserer Website (siehe Links unten).


作者

Baumgärtel 先生为 Dlubal 软件的客户提供技术支持。
