Appui élastique d'une nervure sur un mur

Comment modéliser l’appui élastique d’une nervure sur un mur lorsque la retombée de poutre et le plafond sont montés sur un mur en réalité ? Faut-il prévoir un appui supplémentaire de type élastique pour la nervure ?

Réponse:

Il suffit généralement de prévoir des appuis linéiques pour la dalle de plafond seulement. La nervure, en tant que poutre en T, fait déjà partie intégrante du plafond.

Si vous souhaitez toujours soutenir la barre avec un appui nodal en conséquence, vous pouvez diviser la ligne juste avant la nervure et supprimer l’appui linéique sur le reste de la pièce. Avec cette méthode, aucun message d’avertissement n’est affiché pendant le calcul car l’appui nodal et l'appui linéique sont disponibles en même temps sur le nœud.

Des articles intéressants sur le thème de la « retombée de poutre » sont disponibles sur notre site Web (voir les Liens ci-dessous).

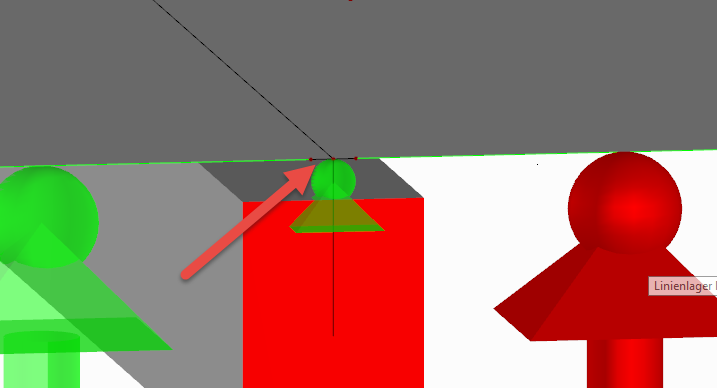

Support de la poutre de retombée
Support de la poutre de retombée
Auteur

M. Baumgärtel fournit un support technique aux clients de Dlubal Software.

Liens
Références
  1. Dlubal Software. (2018). Manuel de RFEM Tiefenbach.
