Apoio elástico de uma nervura numa parede

Como é que modelo um apoio elástico de uma nervura numa parede quando, na realidade, a viga de pavimento e o teto estão montados na parede? Muss für die Rippe nochmals extra eine Lagerung elastischer Art vorgesehen werden?


Resposta:

Geralmente, deve ser suficiente fornecer a laje de teto apenas com apoios de linha. Die Rippe ist ohnehin als Plattenbalken schon fester Bestandteil der Decke.

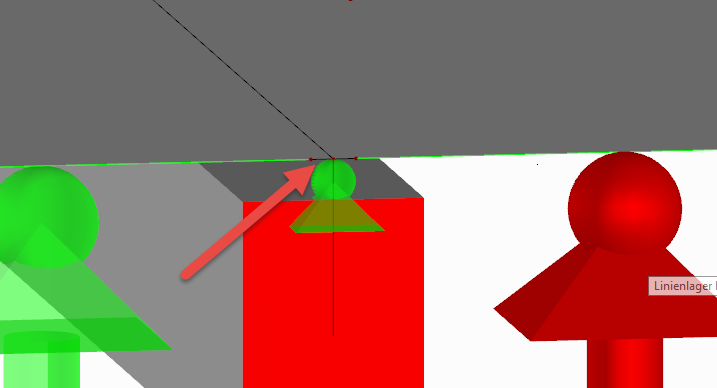

Will man dennoch den Stab mit einem Knotenlager entsprechend lagern, könnte man die Linie kurz vor der Rippe teilen und das Linienlager am übrigen Stück entfernen. Mit dieser Methode würde auch kein Warnhinweis bei der Berechnung angezeigt werden, dass am Knoten gleichzeitig ein Knotenlager und ein Linienlager vorliegt.

Zum Thema "Unterzug" finden Sie einige interessante Fachbeiträge auf unserer Website (siehe Links unten).


Autor

O Eng. Baumgärtel presta apoio a clientes da Dlubal Software.
