RFEM 6 的模态分析模块 | 产品特性

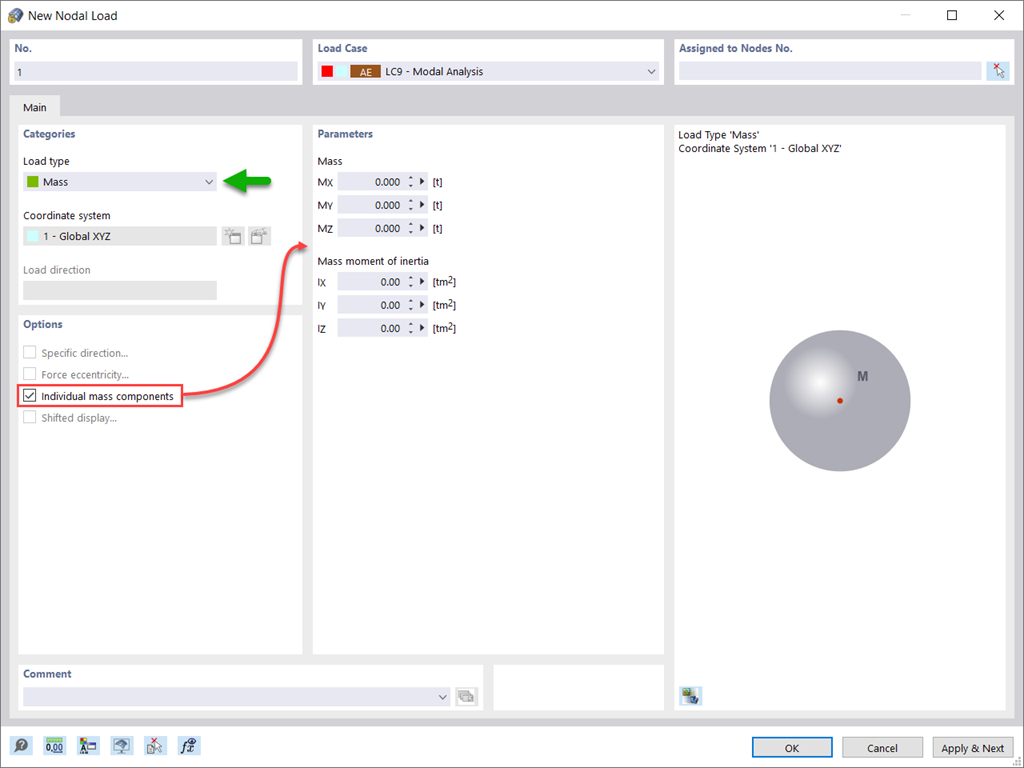

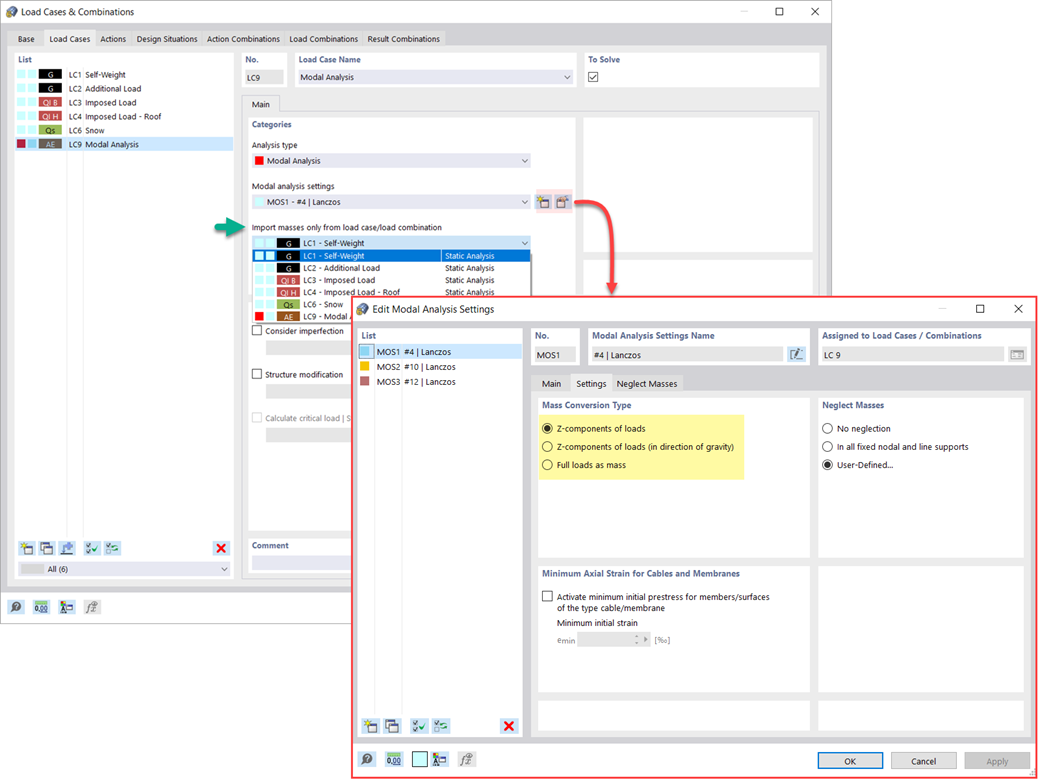

用户可以通过以下几种方法为模态分析定义质量。 虽然自动考虑自重质量，但是可以在模态分析类型的荷载工况中直接考虑荷载和质量。 您需要更多的选择吗？ 选择是考虑全部荷载作为质量、考虑全局 Z 方向上的分量还是只考虑重力方向上的荷载分量。

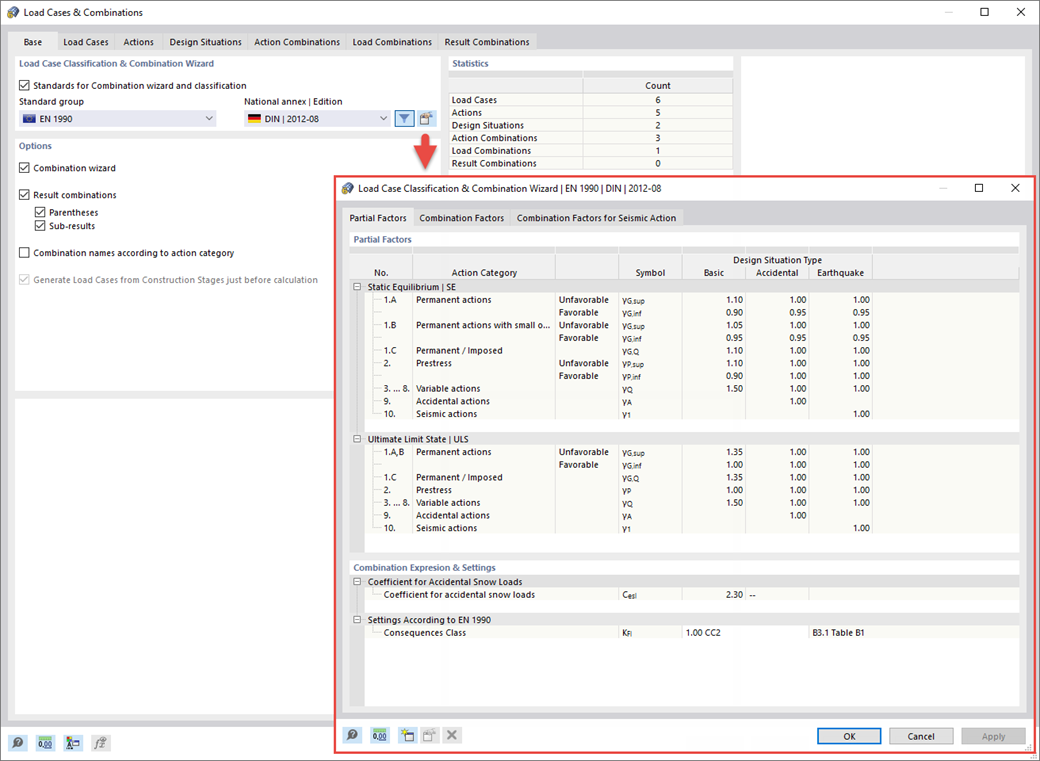

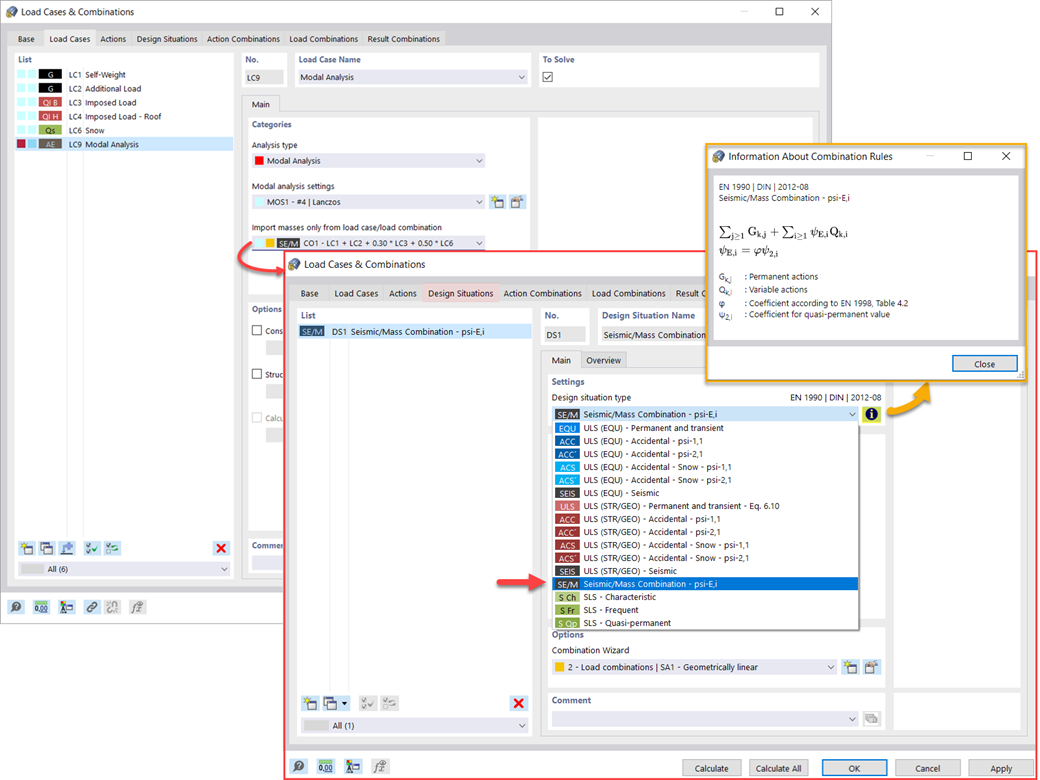

此外，软件中还提供了另一种导入质量的选项： 手动定义荷载组合，模态分析中考虑的起始质量 您是否选择了设计规范？ 然后创建一个组合类型为地震质量的设计状况。 程序会根据首选的设计规范自动计算用于模态分析的质量位置。 换句话说： 程序会根据所选规范中预设的组合系数创建一个荷载组合。 用于模态分析的质量。

通常需要忽略质量。 当将模态分析的输出用于地震分析时，尤其如此。 为此在计算中需要在每个方向上都有 90% 的振型有效质量。 所有固定的节点和线支座的质量可以忽略不计。 在勾选该质量后，程序会自动为您停用相关质量。

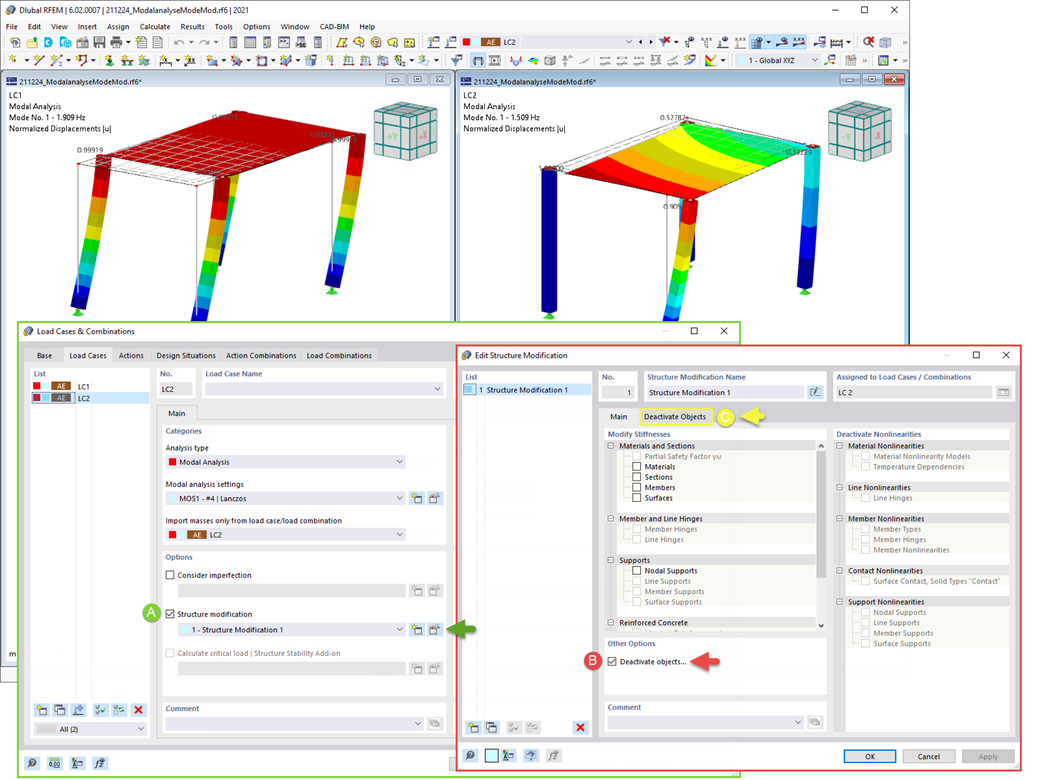

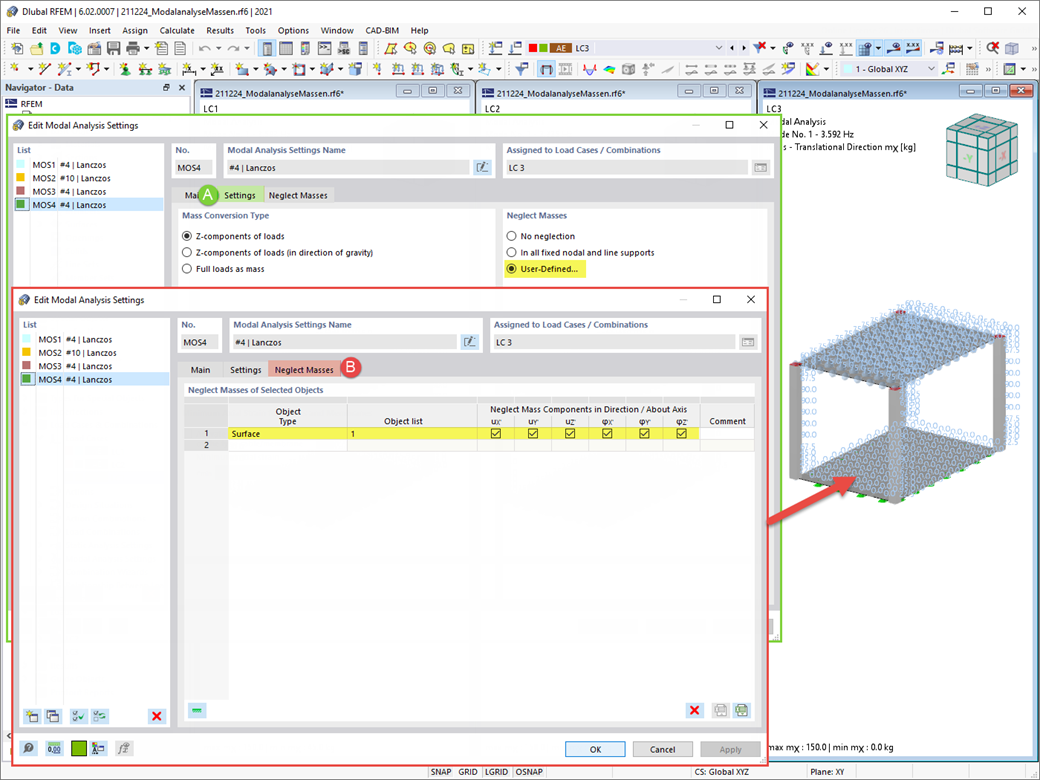

用户可以手动选择在模态分析中忽略其质量的对象。 为了看得更清楚，我们在图中显示的是后者。 设置为用户自定义选项，并且选择分量质量的对象，忽略质量。

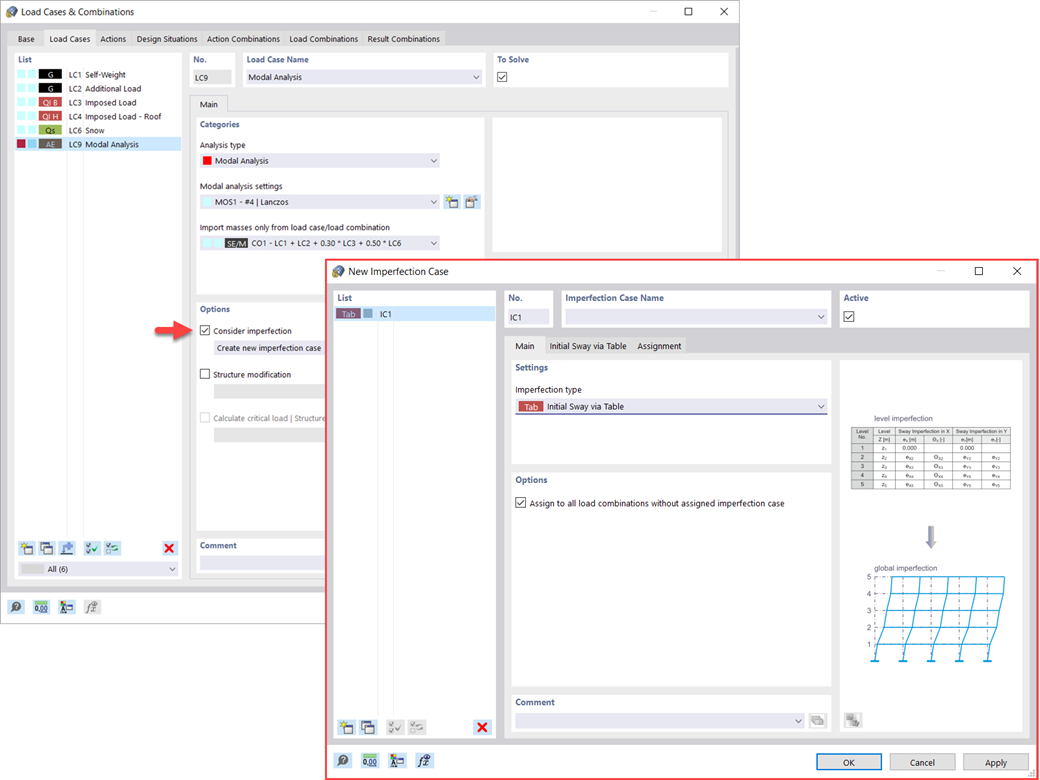

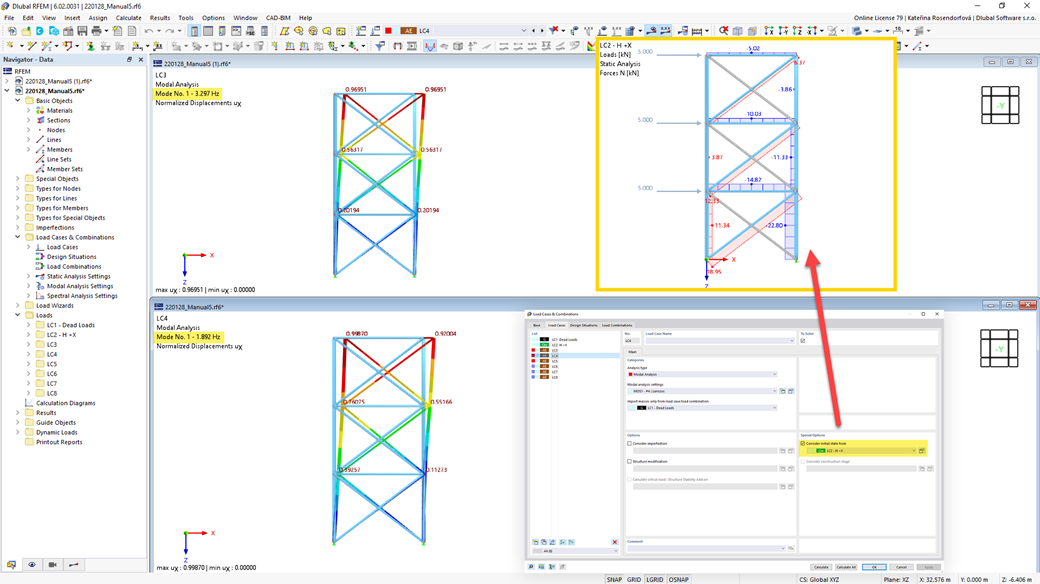

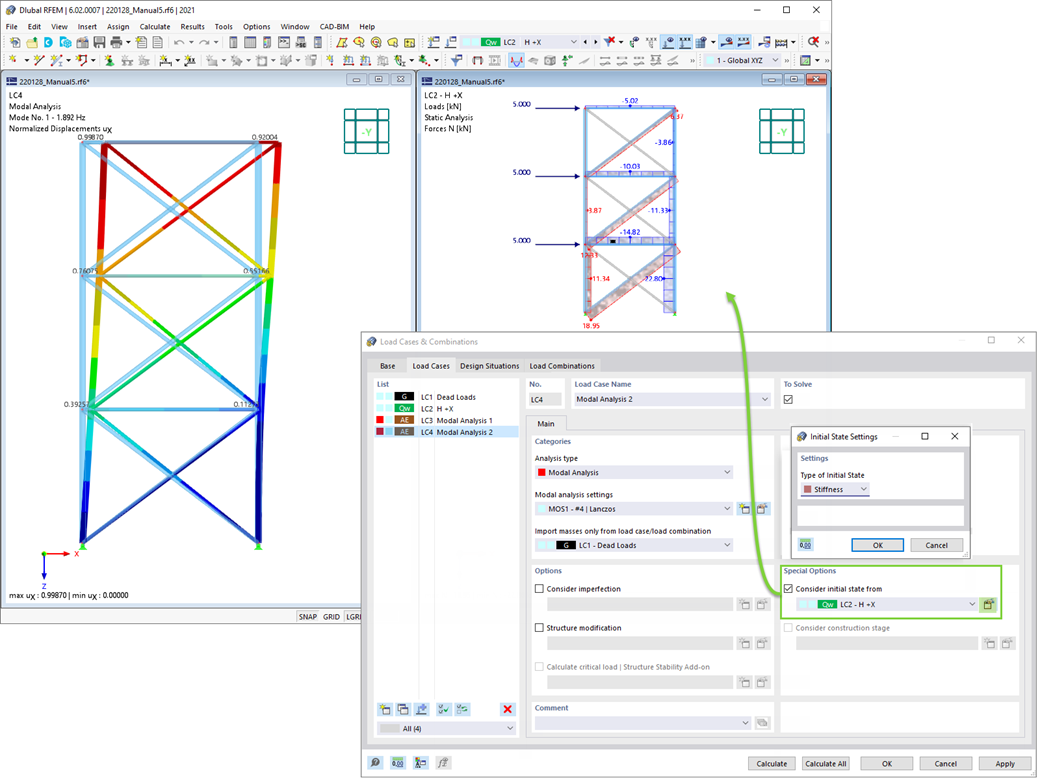

您已经可以在图中看到它： 在定义模态分析荷载工况时，也可以考虑缺陷 可以在模态分析中使用的缺陷类型包括荷载工况中的等效荷载、结构整体初始缺陷表格、静力变形、屈曲模态、动力特征模态和缺陷工况组。

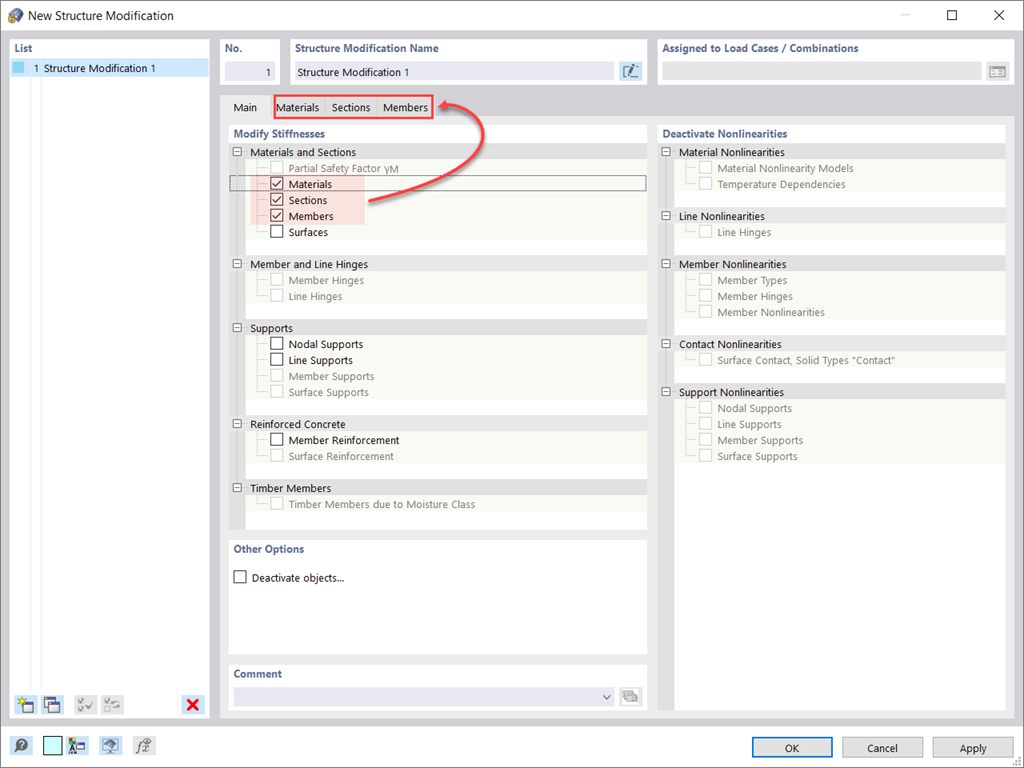

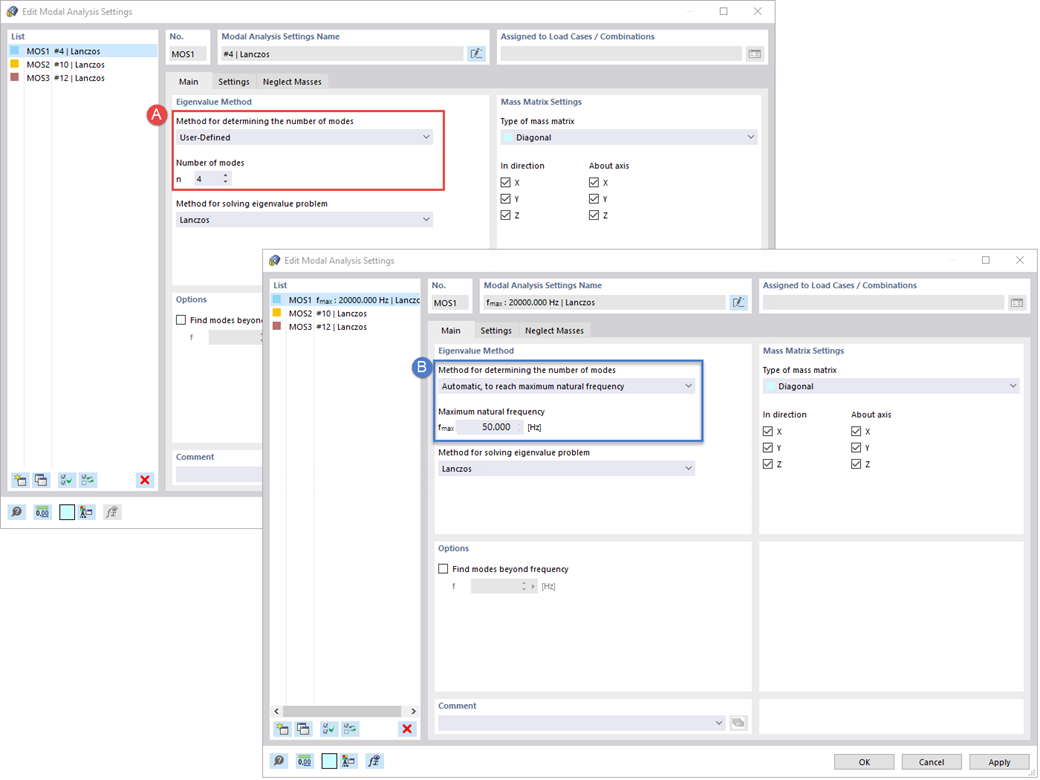

计算模型振型的数量是您的目标吗？ 程序提供了两种方法。 一方面，可以手动定义要计算的最小振型的数量。 模态振型的数量取决于自由度，即自由质量点的数量乘以质量作用的方向数量。 但是，它限于 9999。 用户也可以在该选项卡下设置最大自振频率，程序会根据该设置确定振型，

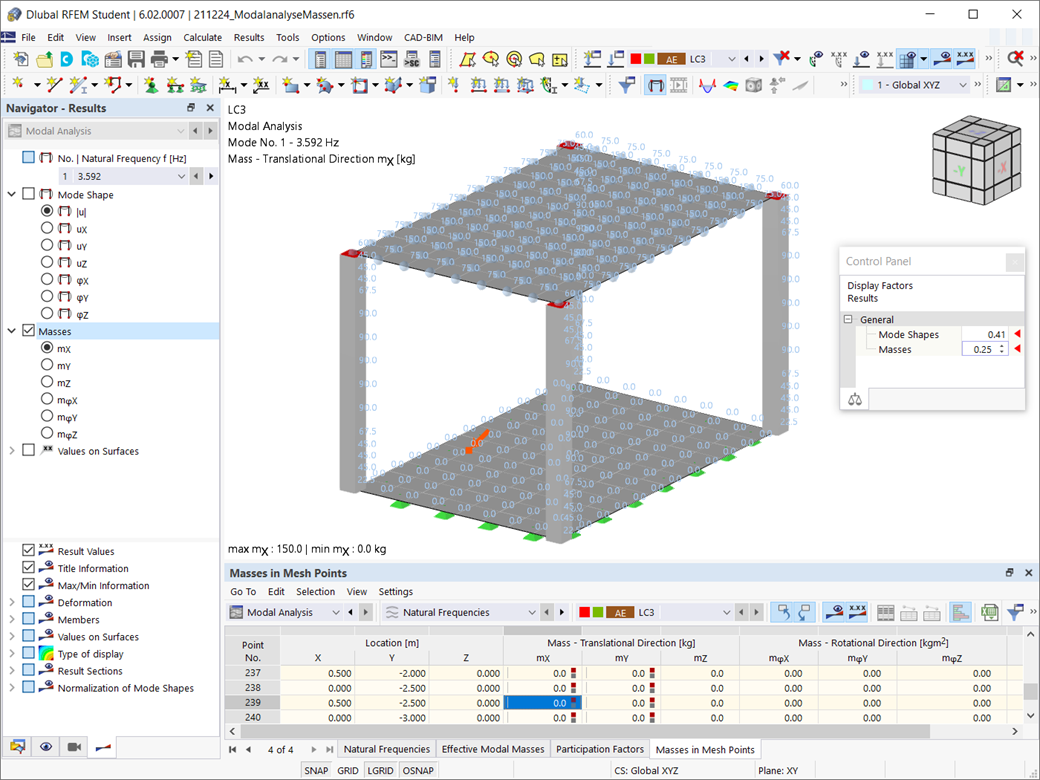

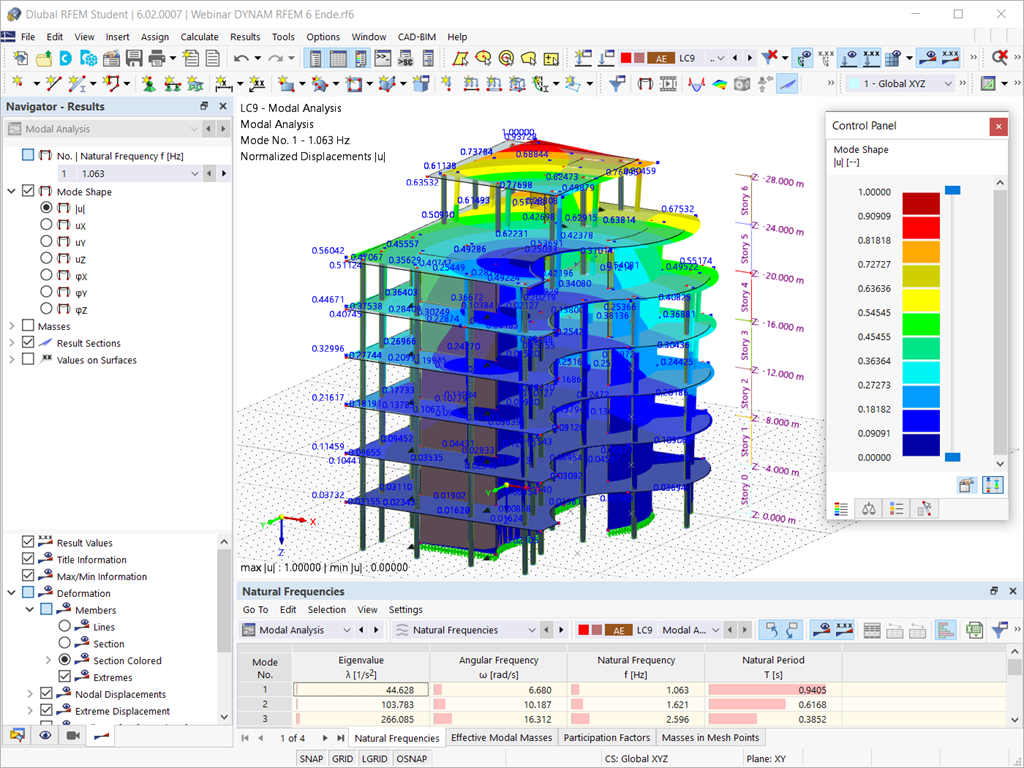

您是否已经发现了网格点质量方面的表格输出和图形输出？ 是的，这也是 RFEM 6 中模态分析的结果之一。 用户可以在该对话框中检查导入的质量。 可以在“结果”表的“网格点中的质量”选项卡中显示它们。 在表格中显示了以下结果的概览： 质量- 平动方向(m_X 、m_Y 、m_Z )、质量-转动方向(m_φX 、m_φY 、m_φZ )和质量总和。 尽快进行图形评估对您来说更好吗？ 并且可以图形方式显示网格点上的质量。
