车库PétryàROOST

在卢森堡的Roost,新建了一个与汽车相关的建筑群。

现场最多将有六个汽车经销店,一个停车场和一个喷漆车间。

Schatz Engineering 是 Dlubal 软件的客户,负责该建筑群的结构设计。 Für die Tragwerksplanung nutze er RSTAB und für die Konstruktionsplanung Tekla Structures.

框架结构

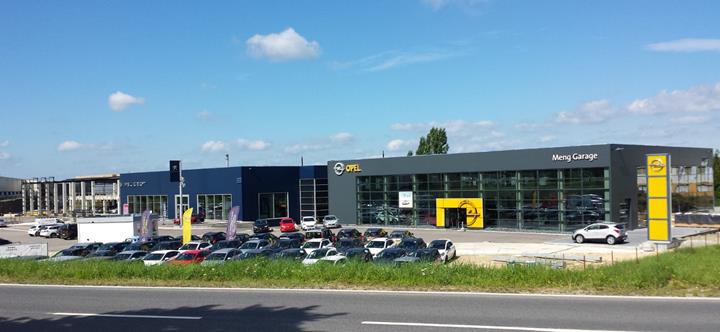

Die drei baugleichen Autohäuser haben die Außenabmessungen L x B x H von ca. 37 m x 28 m x 13 m.

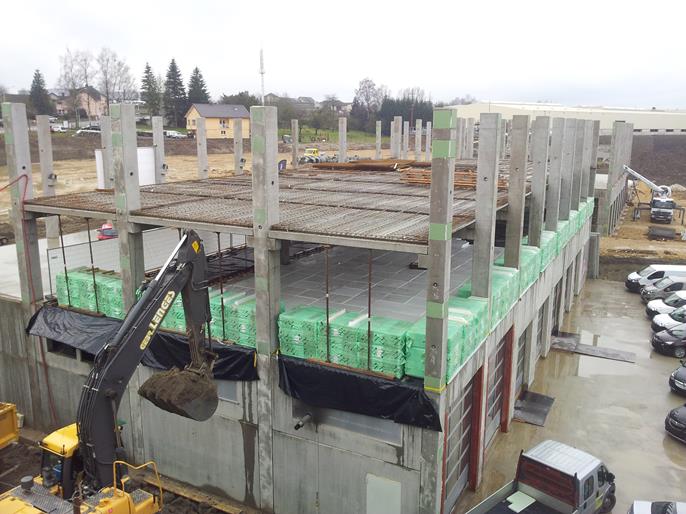

Die Tragkonstruktion besteht aus Fertigteilstützen mit angeformten Fundamenten. Auf den Stützenkonsolen wurden Betonfertigteilträger aufgelegt. Die Ausführung der Wände erfolgte als Beton-Hohlwände. Die Decken sind Filigrandecken mit Aufbeton. Die Dachkonstruktion und die Fassadenunterkonstruktion wurden als Stahlkonstruktion ausgeführt.

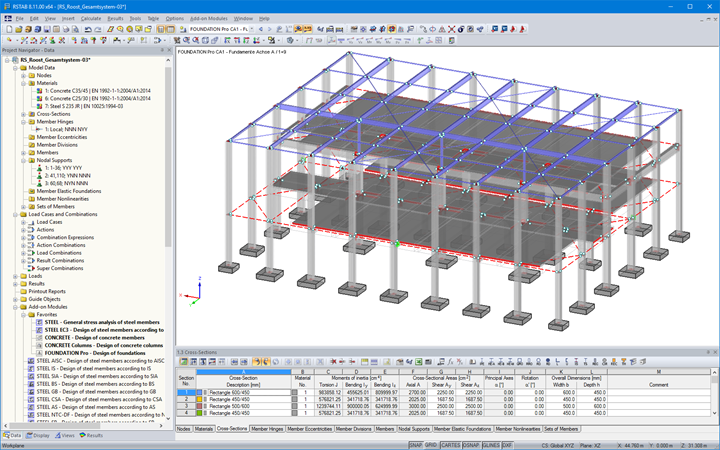

BIM-Planung mit RSTAB und Tekla Struktures

Die Planung des Projektes erfolgte in Tekla Struktures. Das Tekla-Modell wurde mittels der direkten Schnittstelle an RSTAB übergeben. Nach der statischen Berechnung wurden die Trägerabmessungen im Tekla-Modell aktualisiert.

In Tekla Structures erfolgte dann u. a. die Erstellung der Schal- und Bewehrungspläne für die Betonbauteile sowie der Werkstattpläne, Übersichten und NC-Daten für den Stahlbau.

所有者 乔斯·佩特里
124 R. Ste Anne
L-5471 Wellenstein,卢森堡
投资商 Réalisation Immobilière Industrielle S.A./AG
卢森堡
www.rii-sa.lu
结构设计和施工 Jos Petry
Wellenstein, 卢森堡


项目说明

模型数据

节点数目: 245
杆件数目: 420
荷载工况数目 8
荷载组合数目 448
结果组合数目 6
总重量 1247,409 t
翘曲区域尺寸 36.230 x 27.250 x 13.150 m
软件版本 8.09.01
