Garage Pétry de Roost, Luxembourg

Un nouveau complexe dédié aux voitures a été construit à Roost, au Luxembourg.

Six concessionnaires, un parking et un atelier de peinture ont été construits sur le site.

Le client de Dlubal Software Schatz Engineering était chargé du calcul de la structure et de la conception de l'ensemble de bâtiments. Für die Tragwerksplanung nutze er RSTAB und für die Konstruktionsplanung Tekla Structures.

Structure

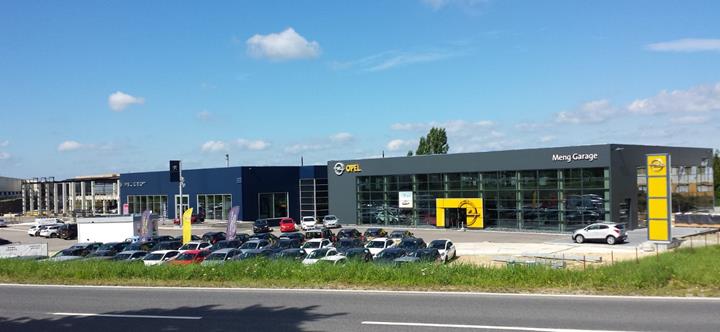

Die drei baugleichen Autohäuser haben die Außenabmessungen L x B x H von ca. 37 m x 28 m x 13 m.

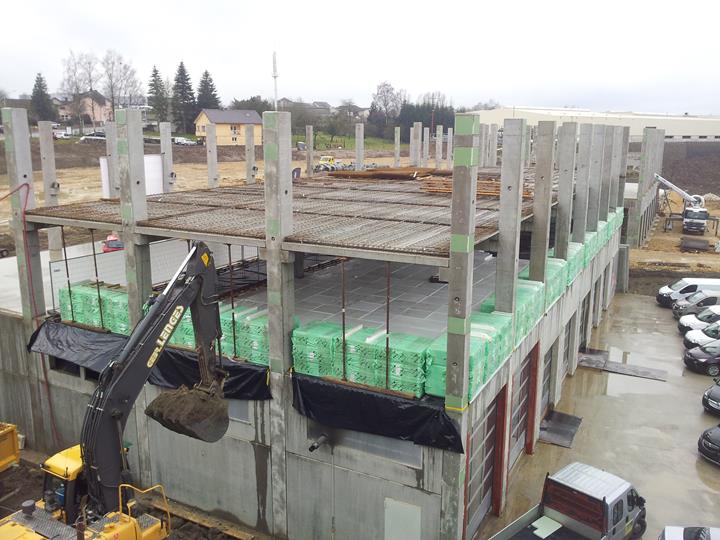

Die Tragkonstruktion besteht aus Fertigteilstützen mit angeformten Fundamenten. Auf den Stützenkonsolen wurden Betonfertigteilträger aufgelegt. Die Ausführung der Wände erfolgte als Beton-Hohlwände. Die Decken sind Filigrandecken mit Aufbeton. Die Dachkonstruktion und die Fassadenunterkonstruktion wurden als Stahlkonstruktion ausgeführt.

BIM-Planung mit RSTAB und Tekla Struktures

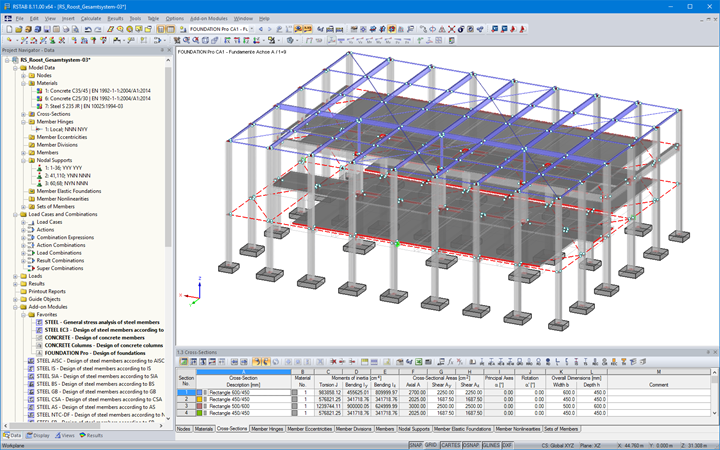

Die Planung des Projektes erfolgte in Tekla Struktures. Das Tekla-Modell wurde mittels der direkten Schnittstelle an RSTAB übergeben. Nach der statischen Berechnung wurden die Trägerabmessungen im Tekla-Modell aktualisiert.

In Tekla Structures erfolgte dann u. a. die Erstellung der Schal- und Bewehrungspläne für die Betonbauteile sowie der Werkstattpläne, Übersichten und NC-Daten für den Stahlbau.

Maître d'ouvrage Jos Petry
124 rue Ste-Anne
L-5471 Wellenstein, Luxembourg
Gestion du projet Réalisation Immobilière Industrielle S.A./AG
www.rii-sa.lu
Calcul de structure et construction SCHATZ Engineering GmbH & Co. KG
www.schatz-engineering.eu


Spécifications du projet

Données de modèle

Nombre de nœuds 245
Nombre de barres 420
Nombre de cas de charge 8
Nombre de combinaisons de charges 448
Nombre de combinaisons de résultats 6
Poids total 1247,409 t
Dimensions (métrique) 36,230 x 27,250 x 13,150 m
Dimensions (impériales) 118.86 x 89.4 x 43.14 feet
Version du logiciel 8.09.01
