Garage Pietry à ROOST

В Русте, Люксембург, построен новый комплекс зданий, относящийся к легковым автомобилям.

На его территории будут построены до шести автосалонов, автостоянка и малярный цех.

Schatz Engineering, заказчик Dlubal Software, отвечал за проектирование и проектирование строительного комплекса. RSTAB был использован для расчета конструкций, а Tekla Structures - для проектирования конструкций.

конструктивная система

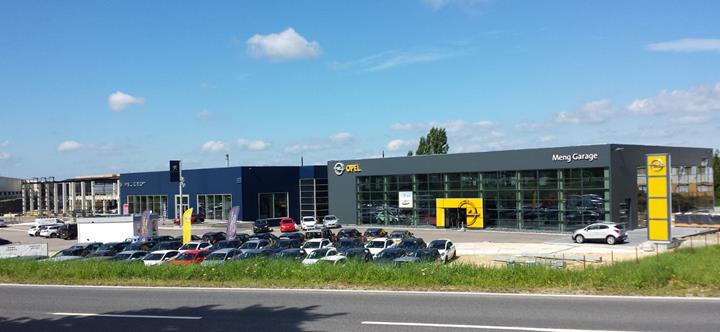

Внешние размеры наших трех автосалонов L x W x H, равных 37 м x 28 м x 13 м, имеют внешние три автосалона.

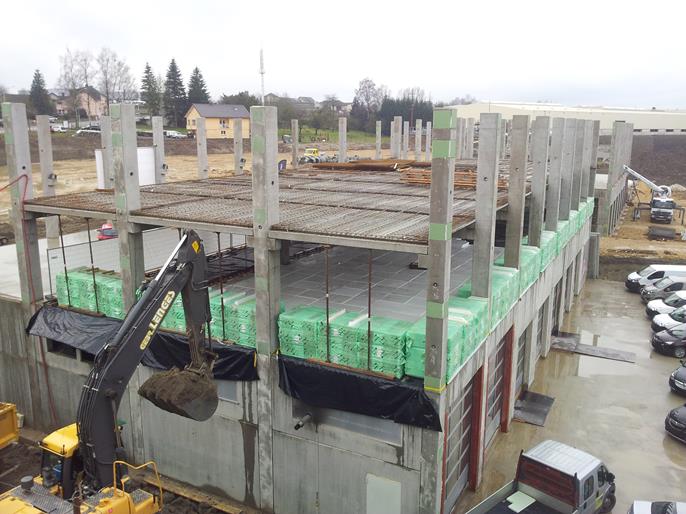

Несущая конструкция состоит из сборных колонн с литым основанием. Опоры сборного железобетона находятся на кронштейнах колонны. Стены были спроектированы как железобетонные пустотелые стены. Полы и потолки сделаны из сборных железобетонных плит. Конструкция крыши и основание фасада были спроектированы как стальная конструкция.

Проектирование BIM с помощью программы RSTAB и Tekla Structures

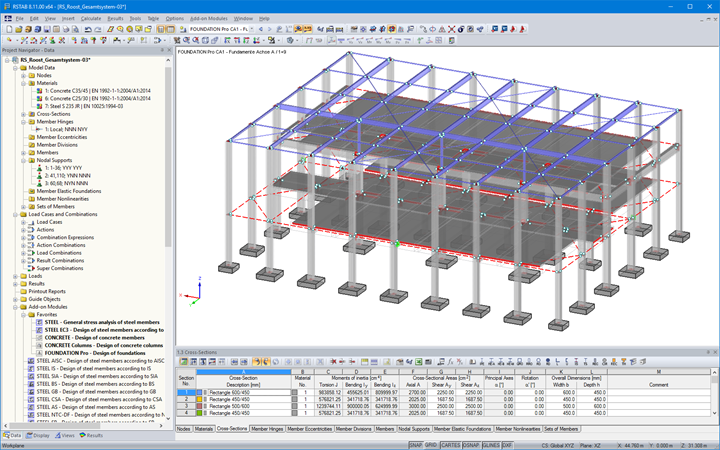

Планирование проекта выполнялось в Tekla Structures. Модель Tekla была передана в RSTAB с помощью прямого интерфейса. После выполнения расчета конструкции, размеры балки были обновлены в модели Tekla.

Tekla Structures, помимо прочего, использовалась также для создания опалубочных чертежей и чертежей арматуры для сборных железобетонных элементов, гаражных конструкций, схем и данных ЧПУ для стальной конструкции.

Заказчик Йос Петри
124 Р. Сте Энн
L-5471 Wellenstein, Люксембург
Заказчик Réalisation Immobilière Industrielle S.A./AG
Luxembourg
www.rii-sa.lu
Расчёт конструкций и строительство Джос Петри
Велленштайн, Люксембург


Спецификации проекта

Данные о модели

Количество узлов 245
Количество стержней 420
Количество загружений 8
Количество сочетаний нагрузок 448
Количество расчетных сочетаний 6
Общий вес 1247,409 t
Размеры (метрические) 36,230 x 27,250 x 13,150 m
Размеры (имперские) 118.86 x 89.4 x 43.14 feet
Версия программы 8.09.01
