Dipl.-Ing. （FH）Ulrich Lex
2021-03-31

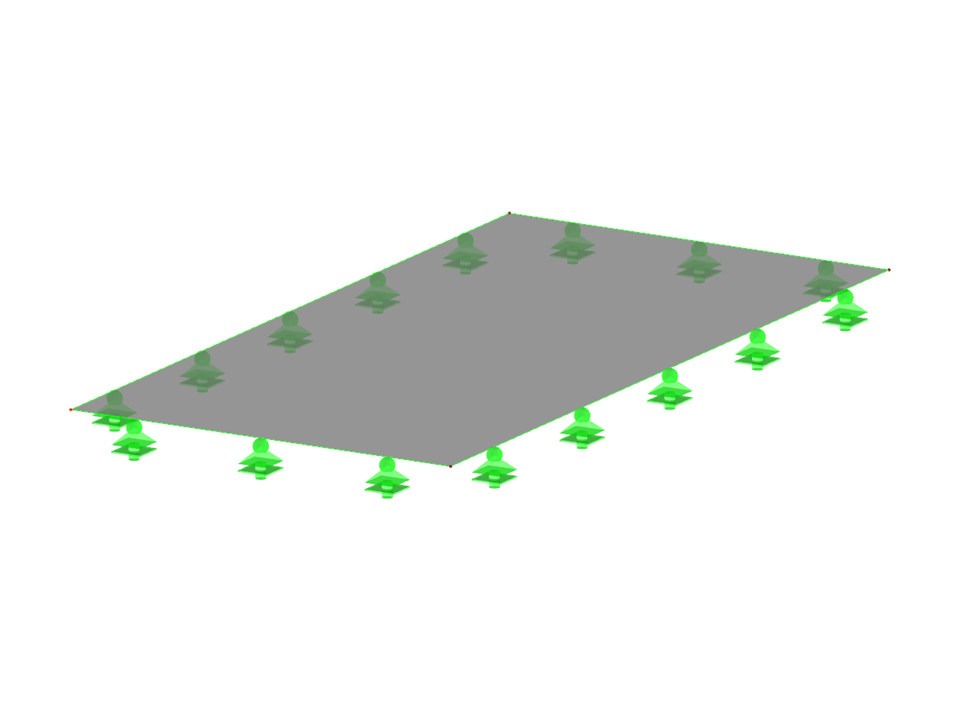

带有线支座的板
  • 说明
  • 评估 (0)

该模型精确展示了在 RF-GLASS 模块中使用 3D 渲染来可视化支座定义。它显示了带有线支座的板，清晰凸显了支座的空间布局和细节。图形表示结合了清晰的渲染效果，说明了结构的关联性和支座视图的功能。该表示提供了有关支座展示和支座定义细节的重要信息。

模型用于
全部
0（最多 5 颗星）
本页有0条用户评论。
5 星
4 星
3 星
2 星
1 星
(0)
0（最多 5 颗星）
5 星 0
4 星 0
3 星 0
2 星 0
1 星 0

带线支座和平面支座的板

节点数目： 4
线的数目 4
面的数目： 1
荷载工况数目 2
荷载组合数目 2
总重量 0,900 t
翘曲区域尺寸 1.000 x 2.000 x 0.000 m
软件版本 5.25.01

您可以下载该结构分析模型来进行专业练习，或者用于您的工程项目。 但是我们不保证模型的准确性或完整性，也不承担任何责任。

报告 3D 模型
类似模型
混凝土翼板
628x
22x
混凝土板与结果显示
活动
视频
下载模型
知识库文章

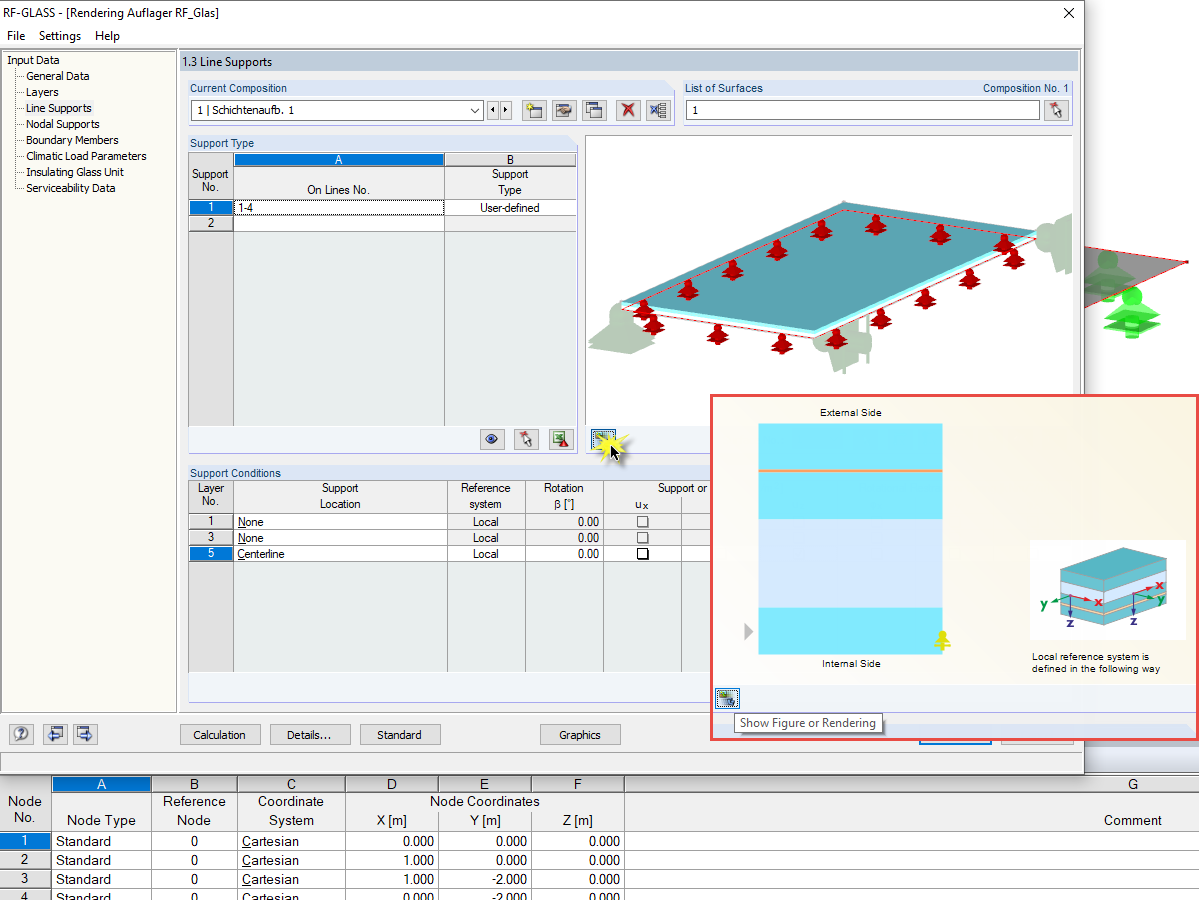

新的3D渲染来显示支座定义
Im Zusatzmodul RF-GLAS ist zur Erleichterung der Definition der Auflagerbedingungen das 3D-Rendering implementiert. Durch diese interaktive graphische Visualisierung wird dem Anwender eine erleichterte Eingabe und Kontrolle der Linien- und Knotenlagerung ermöglicht. Die schematische Darstellung kann bei Bedarf jedoch auch ausgewählt werden.
有限元网格设置的选项
在 RF-GLASS 中对玻璃板进行建模和设计时，有两种不同的有限元网格设置选项。
不同中空玻璃层上各个荷载工况的力荷载分布
设计竖向中空玻璃时，需要在整个玻璃单元的每一层上分配不同的荷载。 例如，风荷载和坠落保护装置同时作用时会出现这种情况。
保存用户定义的层结构
为了提高工作效率，可以在RF-GLASS中创建和保存用户自定义的层结构，然后可以在其他项目中重新导入或加载。
截图
产品功能
Detaileinstellungen für Spannungen

全局计算会将通过所选成分和玻璃几何形状确定的刚度分配给每个面。 然后按照板块理论进行计算。 用户可以选择是否考虑层之间的剪切耦合。

选择局部计算时，可以进一步指定是二维还是三维计算。 二维计算是指将单层或夹层玻璃建模为一个面，其厚度是根据所选结构和玻璃几何形状（采用板理论）计算得出的。 与全局计算类似，用户可以选择考虑层的剪切耦合，

三维计算使用模型中的实体来替换每个成分层。 这样，得到的结果会更准确，但计算起来会花费更多的时间。

只有选择了“局部计算”，才可以对中空玻璃进行建模。 气体层总是作为实体单元建模，因此在设计单个的中空玻璃部件时必须不考虑周围的结构。 在计算和三阶分析中考虑的是理想气体定律（理想气体的热状态方程）。

1.1 基本数据

在附加模块中选择要设计计算的面（例如通过使用功能选择）。玻璃板的几何形状以及荷载都是从 RFEM 模型中导入的。

然后，必须决定是在不考虑周围结构的影响（局部计算）还是在考虑这种影响（全局计算）的情况下进行计算。 如果选择局部计算，那么每个选定的面都会从模型中分离出来，单独计算。

全局计算考虑整个结构，包括插入的玻璃板。 所有玻璃成分和各层的玻璃属性在 RF-GLASS 的输入窗口中定义。 可以选择玻璃、薄膜和气体类型的层。 需要的材料可以直接从材料库中导入，

单个层的所有参数（包括厚度）都是可编辑的。 此外，在 RF-GLASS 中还可以创建大量的组合，以便将不同类型的玻璃一起设计。

对于中空玻璃，不仅可以考虑外部荷载，还可以考虑温度、大气压和海拔高度变化产生的荷载。 该模块会根据气候荷载参数自动计算这些荷载。 如果选择局部计算类型，则需要在 RF-GLAS 中定义线支座、节点支座和面的边界杆件。 这些支座和杆件只在 RF-GLASS 中被考虑，对 RFEM 中创建的模型没有影响。

RFEM图形中的结果 -应力

计算完成后，结果窗口会清楚显示。 这样可以很容易地找到最大应力比。 此外，还会显示按组成的应力图。

此外 RF-GLASS 还显示物料列表，对于中空玻璃，还显示气压。 并且可以在 RFEM 模型中以图形方式显示计算结果。

RF-GLAS 的输入表和结果表（包括图形）都可以添加到 RFEM 计算书中。 此外，所有表格都可以导出到 MS Excel。

RFEM的附加模块RF-GLASS | 玻璃面分析与设计
  • 设计单层玻璃、夹层玻璃以及气体中空玻璃
  • 曲面玻璃设计
  • 选择在局部进行计算时不考虑周围结构，在全局进行计算时考虑整个结构的影响
  • 按照规范 DIN 18008:2010-12 或 TRLV:2006-08 计算极限应力
  • 将荷载分配给荷载持续时间等级
  • 庞大的材料库，包括所有符合 DIN 18008:2010-12、E DIN EN 13474 和 TRLV:2006-08 的常见材料类型
  • 选择考虑层间剪切耦合
  • 考虑气候荷载
  • 一阶（线性）或非线性（大变形）分析计算。计算精度
  • 应力分析、承载能力极限状态设计、正常使用极限状态设计
  • RFEM 中所有计算结果的图形显示
  • 在结果表中可以筛选结果和色阶
  • 数据直接导出到 MS Excel
