Параметризация геометрии изогнутой решетчатой балки, усиленной тремя балками с круглым сечением.
Модель, созданная группой инженеров Dlubal Latam. Модель также доступна в виде параметризованного блока на сайте Dlubal Latam.
Полностью
У этой страницы 0 пользовательских оценок.
| 5 звёзд | ||
| 4 звезды | ||
| 3 звезды | ||
| 2 звезды | ||
| 1 звезда |

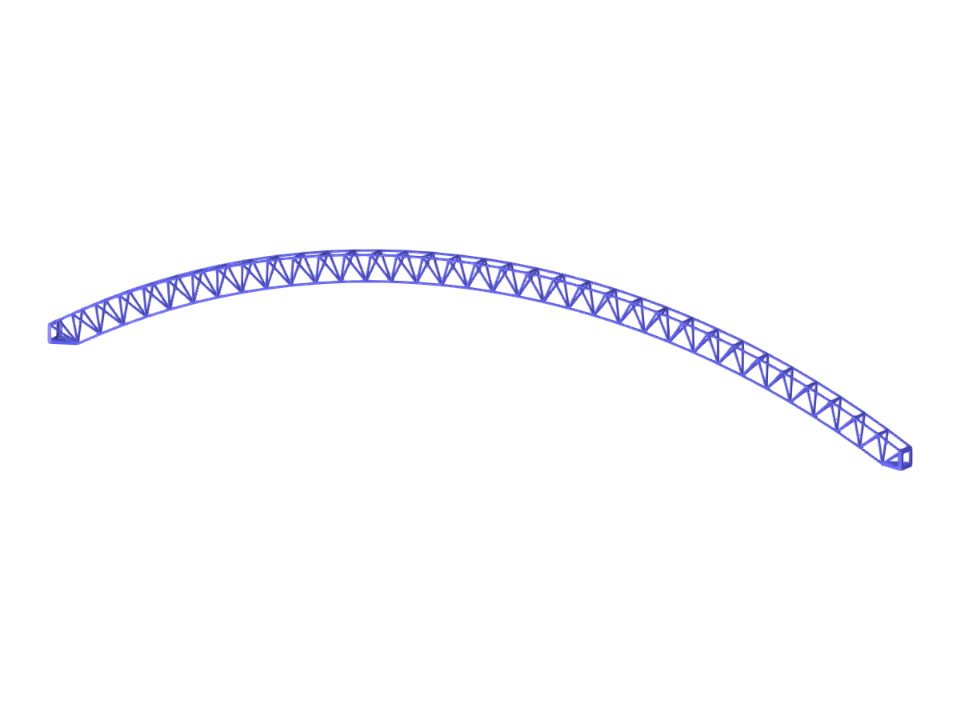

Криволинейная решетчатая балка
| Параметры блока можно редактировать динамически | |
| Количество узлов | 111 |
| Количество линий | 187 |
| Количество стержней | 184 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 2 |
| Количество сочетаний нагрузок | 4 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,208 t |
| Размеры (метрические) | 10,000 x 10,193 x 0,200 m |
| Размеры (имперские) | 32.81 x 33.44 x 0.66 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
