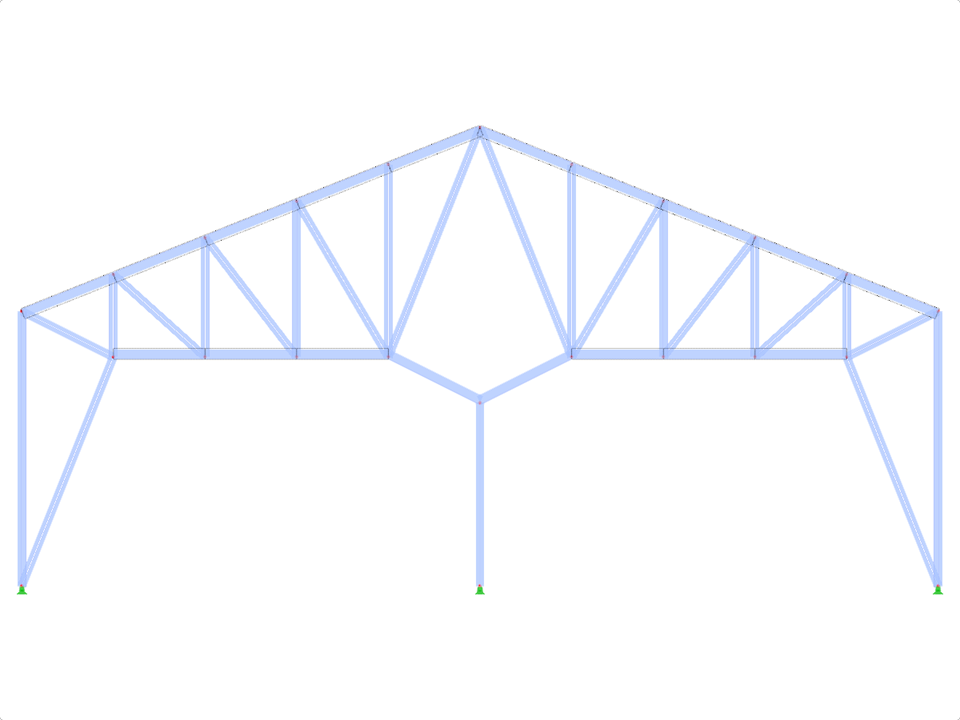

Модель ID 1870 | FTZ060
  • Описание
  • Отзывы (0)

Ввод длины внешних пролётов (L1 ), внутренних пролётов (L2 ), общей высоты (H) и высоты внешних пролётов (H1 ).

Полностью
0 из 5 звезд
У этой страницы 0 пользовательских оценок.
5 звёзд
4 звезды
3 звезды
2 звезды
1 звезда
(0)
0 из 5 звезд
5 звёзд 0
4 звезды 0
3 звезды 0
2 звезды 0
1 звезда 0

FTZ060 | элемент фермы

Параметры блока можно редактировать динамически
Количество узлов 23
Количество линий 41
Количество стержней 41
Количество поверхностей 0
Количество тел 0
Количество загружений 4
Количество сочетаний нагрузок 3
Количество расчетных сочетаний 1
Общий вес 3,043 t
Размеры (метрические) 20,000 x 10,000 x 0,000 m
Размеры (имперские) 65.62 x 32.81 x 0 feet

На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
