Модальный анализ | Добавление масс

Хотите учесть, кроме статических нагрузок, также другие нагрузки в качестве масс? Программа позволяет это выполнять для узловых, стержневых, линейных и поверхностных нагрузок. Для этого при задании требуемой нагрузки нужно выбрать тип нагрузки Масса. Определите для данных нагрузок массу или компоненты массы в направлениях X, Y и Z. Для узловых масс у вас есть дополнительная возможность указать также моменты инерции X, Y и Z, чтобы смоделировать более сложные точки массы.

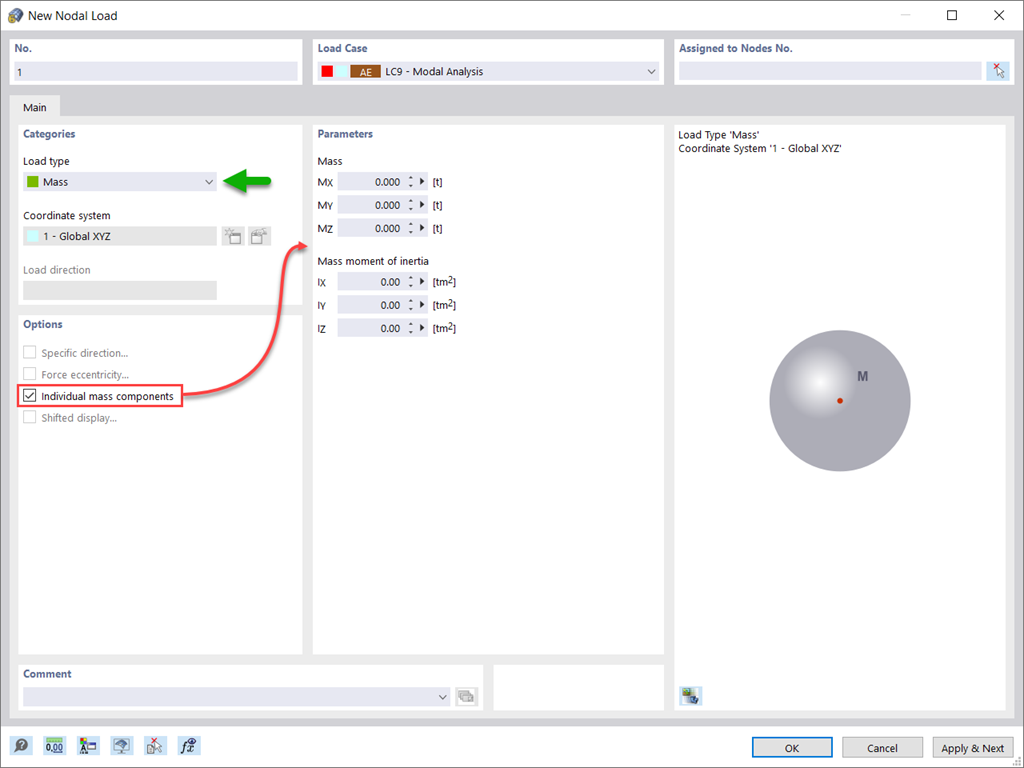

Новая узловая нагрузка - тип нагрузки Масса
Новая узловая нагрузка - тип нагрузки Масса
  • Mia: ИИ помощник
  • Новейшие функции
События
Видеоролики
Модели для скачивания
Статьи из базы знаний
Обзор здания (KB1866)
Для того, чтобы оценить, нужно ли в динамическом расчете учитывать также анализ по теории второго порядка, в норме EN 1998-1, разделы 2.2.2 и 4.4.2.2, указан коэффициент симметрии между этажами θ. Его можно рассчитать и рассчитать с помощью RFEM 6 и RSTAB 9.
Редукция здания до консольной конструкции. Отдельные точки массы представляют собой этажи. Прогиб от нормальных сжимающих сил, показанных в (a), (b) преобразуется в эквивалентные моменты смещения или поперечные силы (KB1867)
Согласно норме EN 1998-1, разделы 2.2.2 и 4.4.2.2, для расчета предельной несущей способности требуется выполнять расчет по теории второго порядка (эффект P-Δ). Данное воздействие не обязательно учитывать только в том случае, если коэффициент чувствительность к смещению между этажами θ меньше чем 0,1.
КБ 001833 | Использование нелинейностей в анализе спектра реакций в программе RFEM 6
Определение значений собственных колебаний также, так и анализ спектра реакции всегда выполняются в линейной системе. Если в системе имеются нелинейности, то они приводятся к линейному виду и, следовательно, не учитываются. Это могут быть, например, растянутые стержни, нелинейные опоры или нелинейные шарниры. В данной статье показано, как можно с этим справиться в динамическом расчёте.
Модальный анализ масс из условии нагрузки
Инструменты для динамического расчёта в RFEM 6 и RSTAB 9 разделены на несколько аддонов. Аддон Модальный анализ является необходимой основой для работы с другими аддонами для динамического расчёта, поскольку он выполняет анализ собственных колебаний для моделей стержней, поверхностей и твердых тел.
Скриншоты
Функции продуктов

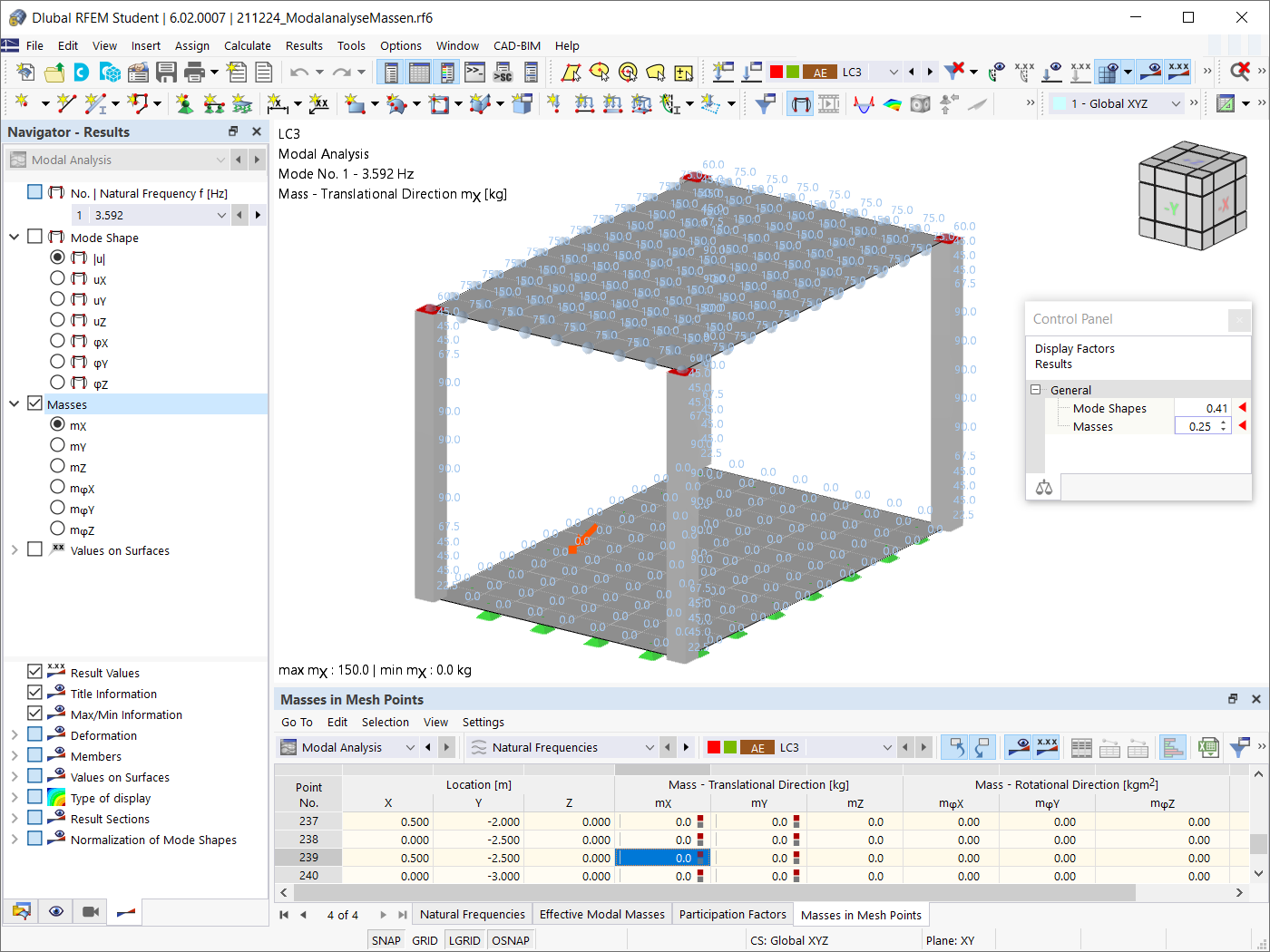

Графическое отображение масс в узлах сетки

Вы уже открыли для себя табличный и графический вывод масс в точках сетки? Да, это один из результатов модального анализа в RFEM 6. Таким образом, можно проверить импортированные массы, которые зависят от различных настроек модального анализа. Их можно отобразить во вкладке Массы в точках сетки в таблице Результаты. В таблице представлен обзор следующих результатов: Масса - поступательное направление (mX, mY, mZ ), Масса - направление вращения (mφX, mφY, mφZ ) и Сумма масс. Хотите ли вы провести графическую оценку как можно быстрее? Затем можно графически изобразить массы в точках сетки.

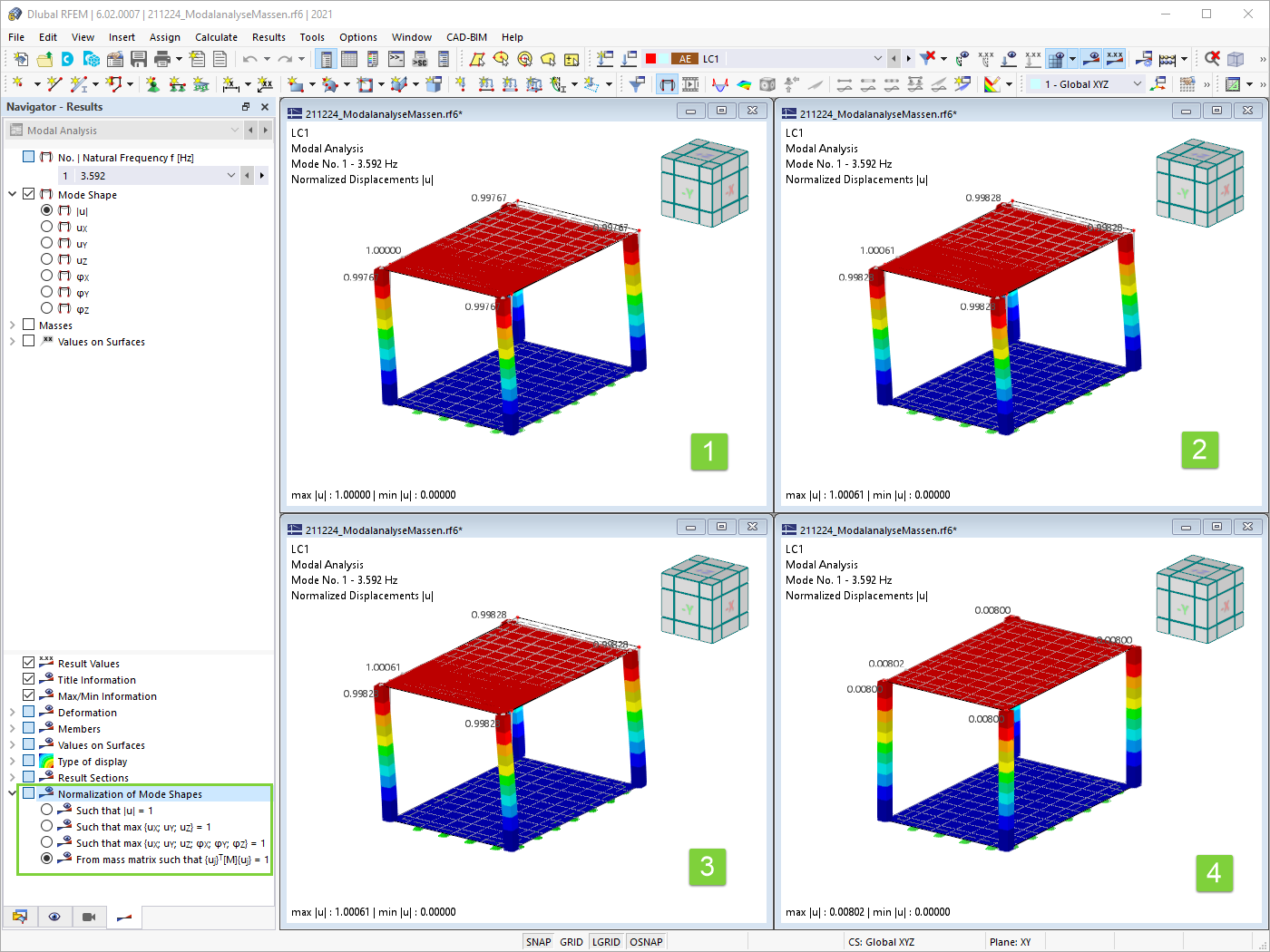

Стандартизация форм колебаний

Как вы уже знали, результаты загружений Модального анализа отображаются в программе после успешного вычисления. Таким образом, можно сразу увидеть первую собственную форму либо графически, либо в качестве анимации. Также можно легко настроить отображение стандартизации собственных форм. Сделайте это прямо в навигаторе результатов, где у вас есть один из четырех вариантов визуализации форм колебаний, доступных для выбора:

  • Масштабирование значения вектора собственной формы uj до 1 (учитывает только компоненты перемещения)
  • Выбор максимальной поступательной составляющей собственного вектора и установка ее на 1
  • Учет всего собственного вектора (включая компоненты поворота), выбор максимума и установка его на 1
  • Настройка модальной массы mi для каждой собственной формы на 1 кг

Подробное объяснение стандартизации собственных форм можно найти здесь: Онлайн-руководство .

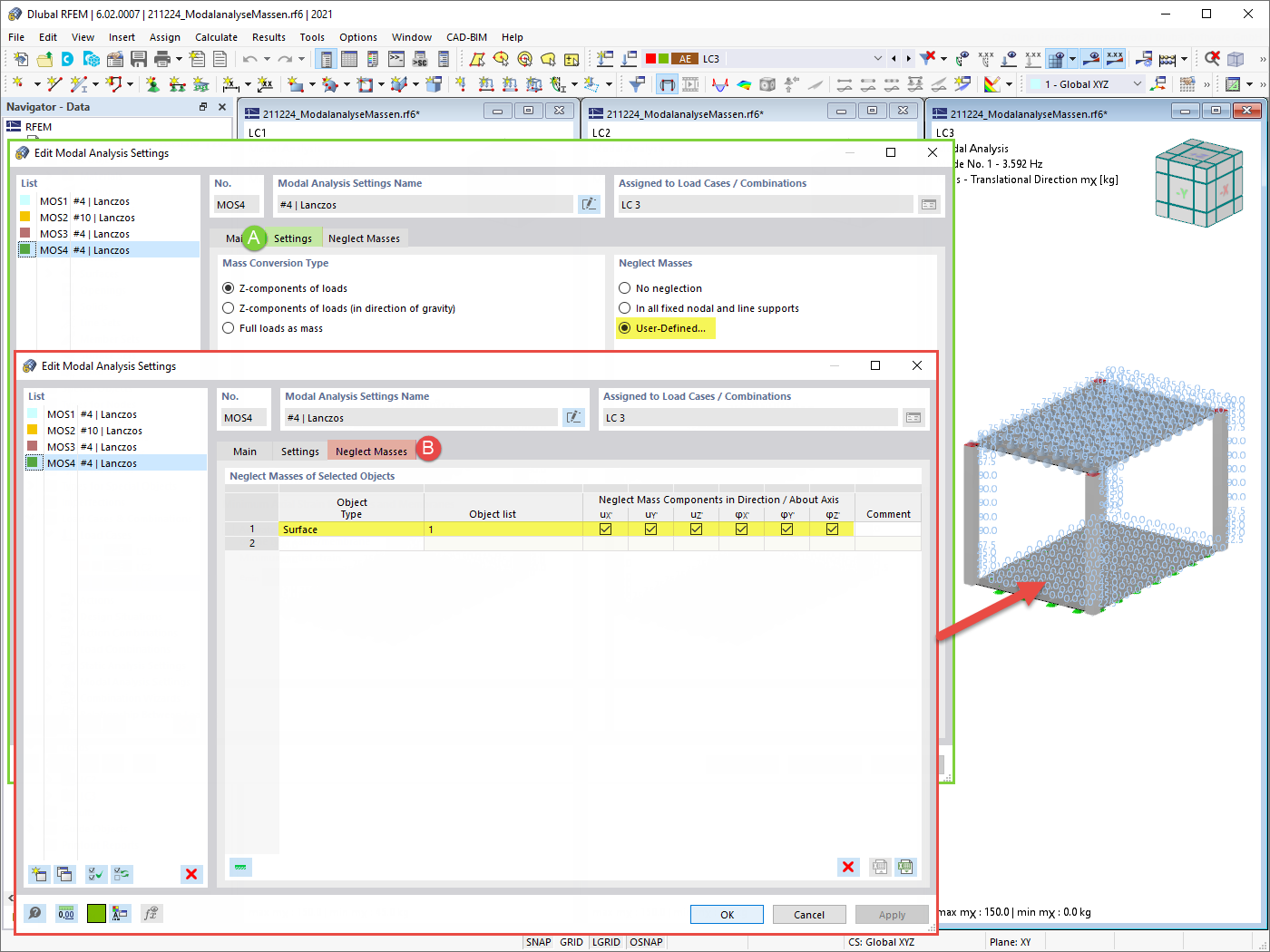

Игнорирование масс в RFEM 6 / RSTAB 9

Часто приходится пренебрегать массами. Это особенно тот случай, когда вы хотите использовать результаты модального анализа для сейсмического расчёта. Потому для расчета требуется 90% эффективной модальной массы в каждом направлении. Таким образом, можно пренебречь массой во всех неподвижных узловых и линейных опорах. Программа автоматически деактивирует связанные массы.

Также можно вручную выбрать объекты, массами которых необходимо пренебречь для модального анализа. Мы показали последний на изображении для лучшего вида. Выполняется пользовательский выбор, и объекты со соответствующими компонентами масс выбираются без учета масс.

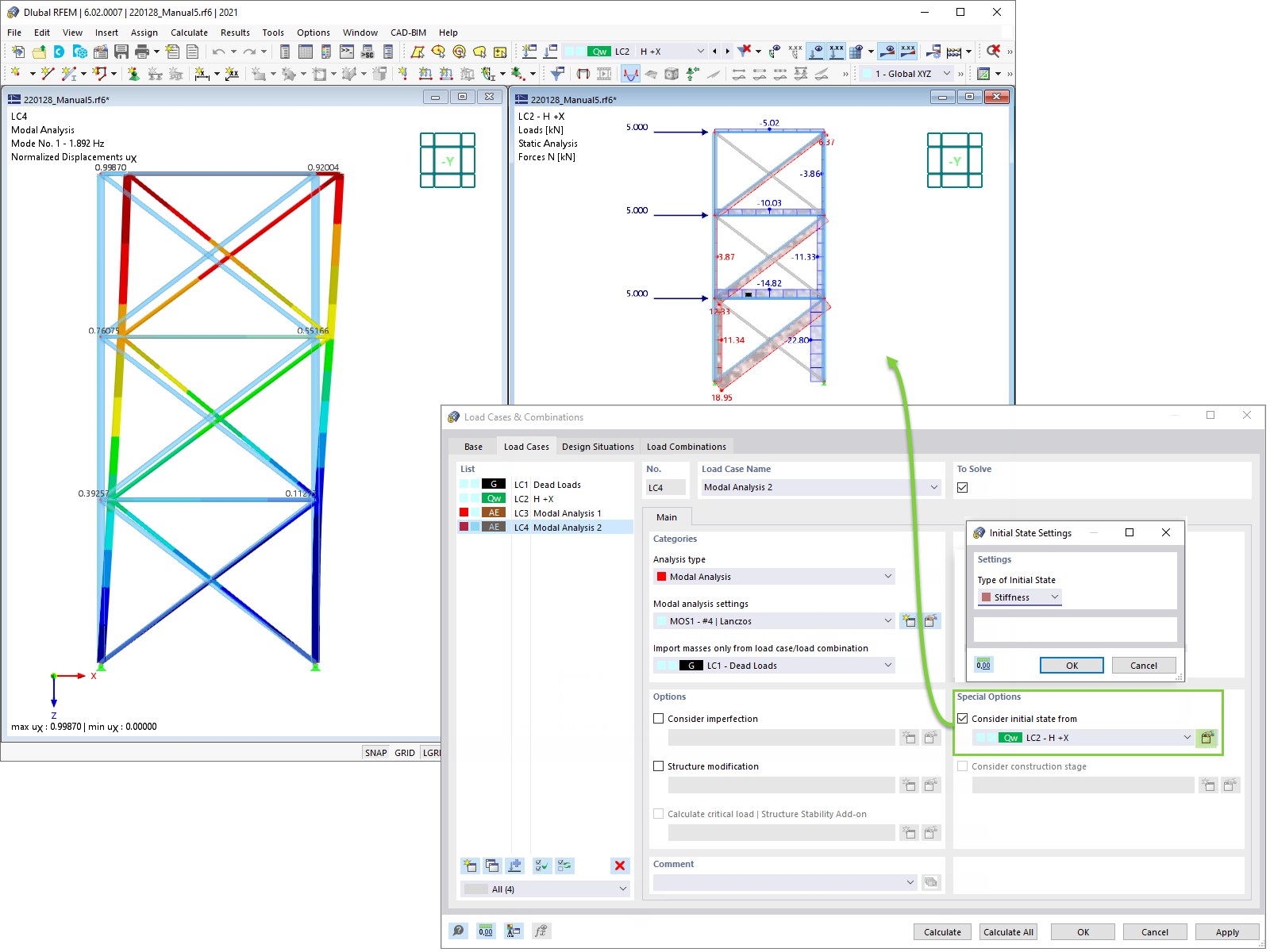

Модальный анализ с начальным состоянием

При задании входных данных для загружения модального анализа можно учесть загружение, жесткости которого представляют собой исходную позицию для модального анализа. Как это сделать? Как показано на рисунке, выберите возможность «Учитывать начальное состояние из». Теперь откройте диалоговое окно «Параметры начального состояния» и задайте тип Жесткость в качестве начального состояния. В данном нагружении, в котором учитывается начальное состояние, можно учесть жесткость конструктивной системы при выходе из работы растягивающих стержней. Цель всего этого: Жесткость из данного загружения затем учитывается в модальном анализе. Таким образом, вы получаете гибкую систему.
