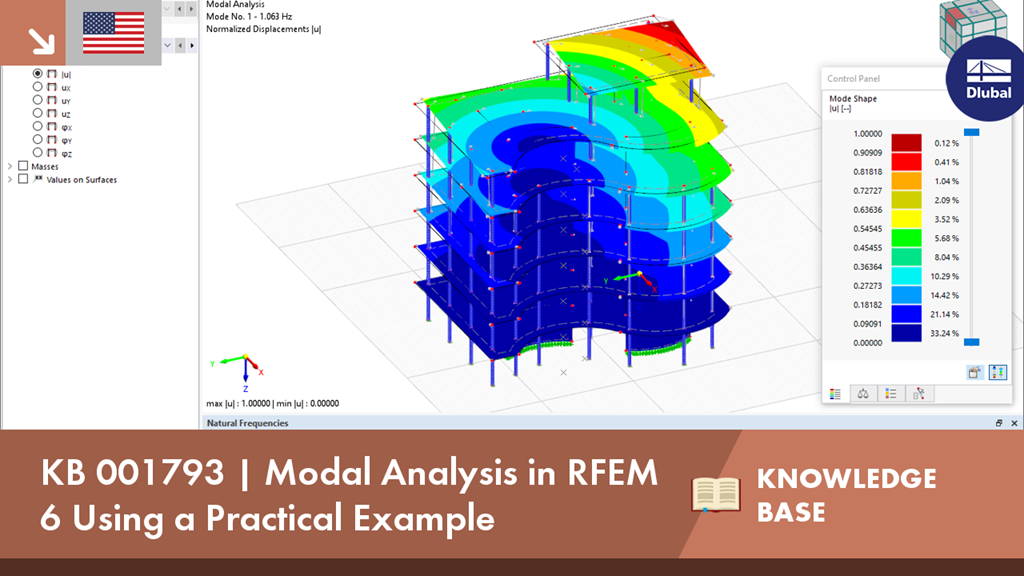

Модальный анализ является отправной точкой для динамического анализа конструктивных систем. В этом видео показано, как выполнить модальный анализ в RFEM 6.
KB 001793 | Модальный анализ в RFEM 6 на практическом примере
![Активация надстройки модального анализа и выбор стандарта проектирования](/ru/webimage/031494/3312974/1_EN.png?mw=512&hash=0cb20064fea2605fa0436c92cc8f377eb2cbb465)
![КБ 001877 | Учет сейсмических P-Delta норм ASCE 7-22 и NBC 2020 в программе RFEM 6](/ru/webimage/048528/3803808/Image_01_-_Interstory_Drifts.png?mw=512&hash=dda93b6dc2bff834091aa0c09a68a55dab800606)
![Модальный анализ | Стальная конструкция](/ru/webimage/040642/3517239/Layer-9.png?mw=512&hash=5fe01d31d8a1e4fb1d02112d7681917445c93aab)
![КБ 001875 | Расчет стержней, устойчивых к моменту, по норме AISC 341-22 в программе RFEM 6](/ru/webimage/047794/3736755/im01.jpg?mw=512&hash=33697d419a0e8a96b738e8e2e97fae057743a108)
![Расчёт стальных конструкций | Обзор расчета сейсмических устойчивых систем](/ru/webimage/048507/3803346/seismic_steel.png?mw=512&hash=1c18a83f050e74601a7300444a0d77a0246a0e02)
- Расчет пяти типов сейсмоустойчивых систем (SFRS): )
- Проверка пластичности соотношений ширины и толщины для стенок и полок
- Расчет требуемой прочности и жесткости для связей устойчивости балок
- Расчет максимального шага для связей устойчивости балок
- Расчет требуемой прочности в местах расположения шарниров для усиления устойчивости балок
- Расчет требуемой прочности колонны с возможностью пренебрежения всеми изгибающими моментами, сдвигом и кручением для предельного состояния сверхпрочности
- Расчётная проверка коэффициентов гибкости колонн и связей
![Сейсмика в аддоне Расчёт стальных конструкций | Результаты](/ru/webimage/048272/3780831/Result.png?mw=512&hash=f0621777339b8f63b334b9d11f44f77f58603014)
Результаты сейсмического расчета можно разделить на две части: требования к стержням и требования к соединениям.
«Сейсмические требования» включают в себя Требуемую прочность на изгиб и Требуемую прочность на сдвиг соединения балка-колонна для рам, устойчивых к моменту. Они перечислены в закладке «Соединение рам, устойчивых к моменту, по стержням». Для усиленных рам Требуемая прочность соединения на растяжение и Требуемая прочность соединения на сжатие указаны во вкладке «Соединение связи по стержням».
Программа отображает выполненные расчётные проверки в таблицах. В подробностях расчёта четко отображаются формулы и ссылки на норматив.
![Функция 002794 | Stabtyp "Dampfer"](/ru/webimage/048112/3763836/4.png?mw=512&hash=668b84ee20eed6ca47c44eee188cb649bb7322db)
Используя стержень типа «Амортизатор», можно задать коэффициент затухания, жёсткость пружины и массу. Этот тип стержня расширяет возможности анализа изменений во времени.
По вязкоупругости тип стержня «Амортизатор» аналогичен модели Кельвина-Фойгта, которая состоит из затухающего элемента и упругой пружины (соединены параллельно).
![Характеристики 002784 | Диаграмма шарнира](/ru/webimage/047525/3793038/2024-03-28-12-35-51.png?mw=512&hash=01130d4ce60043357ac82fd94489e5dc5a258e1f)
Для диаграмм расчёта доступен тип «2D | Шарнир». Эти диаграммы шарниров показывают реакцию нелинейных шарниров на ситуации нагрузки.
Для расчётов с несколькими ситуациями нагрузки, например, при диаграммном методе расчёта или при анализе изменений во времени, можно оценить состояние шарнира на каждом шаге нагрузки.
